Порядок и методы испытаний заземляющих устройств

Контроль изоляции проводов.

Меры для защиты от поражения электрическим током.

Для защиты человека от поражения электрическим током применяют защитные средства - резиновые перчатки, инструмент с изолированными ручками, резиновые боты, резиновые коврики, предупредительные плакаты.

Для предупреждения несчастных случаев от поражения электрическим током необходимо контролировать состояние изоляции проводов электроустановок. Состояние изоляции проводов проверяют в новых установках, после реконструкции, модернизации, длительного перерыва в работе. Профилактический контроль изоляции проводов проводят не реже 1 раза в 3 года. Сопротивление изоляции проводов измеряют мегаомметрами на номинальное напряжение 1000 В на участках при снятых плавких вставках и при выключенных токоприемниках между каждым фазным проводом и нулевым рабочим проводом и между каждыми двумя проводами. Сопротивление изоляции должно быть не меньше 0,5 Мом.

Что еще почитать:
-Виды ламп
-Обозначения
-Подключение УЗО
-Маркировка проводов и кабелей
-Схема электропроводки в квартире

Вопрос 32

В объем испытаний заземляющей сети входит проверка: правильности выполнения заземляющей проводки; состояния элементов заземляющего устройства; соответствия сечений заземляющих проводников ПУЭ; состояния пробивных предохранителей; наличия цепи между заземлителями и заземляемыми элементами. Последние два испытания проводят электрическими методами, а остальные — внешним осмотром.
При проверке правильности выполнения заземляющих устройств устанавливают соответствие испытываемой сети требованиям ПУЭ и СНиП, данным проекта, ГОСТу, ПТЭ и ПТБ.
Проверка состояния элементов заземляющих устройств заключается в их внешнем осмотре и контроле надежности сварных соединений простукиванием молотком, а болтовых — осмотром и затягиванием гаек.
Для правильной оценки качества заземлителей их сопротивления измеряют в периоды наименьшей проводимости грунта — зимой и летом. При испытаниях вновь смонтированной установки результаты измерения сопротивления заземления необходимо пересчитать с учетом сезонных изменений удельного сопротивления грунта с помощью поправочного коэффициента для средней полосы, приведенного в табл. 6. В других районах эти коэффициенты утверждаются местными органами Госэнергонадзора.
Сопротивление заземляющих устройств измеряют методом амперметра — вольтметра или переносными приборами МС-08, МС-07, М-416,

Таблица 6. Поправочный коэффициент к значению измеренного сопротивления заземлителя для средней полосы

Заземлителя	Глубина заложения, м	Поправочный коэффициент
	К1	К2	К3
Поверхностные	0,5	6,5	5.0	4,5
	0,8	3,0	2.0	1,6
Углубленные (трубы, уголки, стержни)	Верхний конец на глубине 0,8 м от поверхности земли	2,0	1,5	1,4

Коэффициенты K1, K2, и К3 применяют при измерении сопротивления заземления соответственно во влажном грунте и при выпадении большого количества осадков, в грунте средней влажности и сухом при выпадении небольшого количества осадков

Рис 41. Подключение прибора к сопротивлению, заземлителю и зонду по схеме:
а — трехзажимной, б — четырехзажимной
Для измерения сопротивления заземления к измерителю М-416 подключают измеряемое сопротивление Rx, вспомогательный заземлитель RB и зонд R3 (рис. 41, а, б).
В качестве вспомогательного заземлителя и зонда используют стальные электроды (пруток или трубу диаметром не менее 5 мм) длиной не менее 800 мм.
Один конец электрода заострен для забивки в грунт, а на другом конце — болт с гайкой для присоединения провода и поперечина из такого же материала для удобства извлечения электрода из грунта по окончании измерений. В качестве вспомогательных заземлителей можно использовать металлические предметы, зарытые в землю (стальные пасынки опор, одиночные заземлители и др.), при условии, что они не связаны с испытываемым заземлителей и находятся от него на требуемом для замеров расстоянии (рис. 41 и 42). Во избежание увеличения переходного сопротивления заземлителя и зонда электроды следует забивать в грунт прямыми ударами, стараясь не раскачивать их.
В зависимости от значений определяемых сопротивлений и требуемой точности их измерения проводят по любой указанной схеме. При этом в результат измерений входит сопротивление провода, соединяющего зажим / с сопротивлением Rx. Такие схемы допустимы при измерении сопротивлений выше 5 Ом. Для меньших значений измеряемого сопротивления используют схемы, приведенные на рис. 41, б и 42, а, б.
Максимально допустимые сопротивления растеканию тока основных заземлителей и устройств грозозащиты приведены в табл. 7.
Для измерения сопротивления металлической связи корпусов электрооборудования с контуром заземления служат различные измерительные мосты, а также измерители заземления МС-08, М-416, М-372. Омметр М-372 предназначен специально для проверки заземляющей проводки, а также для обнаружения на корпусе электроприемника напряжения переменного тока от 60 до 380 В. Предел измерений омметра 5 Ом.

Рис 42 Подключение прибора к сложному заземлителю по схеме а — трехзажимной, б — четырехзажимной

Таблица 7. Допустимые сопротивления растеканию тока основных заземлителей и устройств грозозащиты

Характеристика установки или заземляющего объекта	Измеряемая величина	Максимально допустимые значения в периоды паи меньшей про водимости почвы Ом
Электроустановки напряжением выше 1000 В
Установка с большими токами замыкания на землю (свыше 500 А)	Сопротивление заземляющего устройства каждого объекта	0 5с учетом естественного заземления
Установка с малыми токами замыкания на землю	То же	250//*
То же, но при одновременном использовании заземляющего устройства для электроустановок напряжением до 1000 В	»	125/1*
Отдельно стоящий молниеотвод	Сопротивление заземли теля

Характеристика установки или заземляющего объекта	Измеряемая величина	Максимально допустимые значения в периоды наименьшей проводимости почвы, Ом
Электроустановки напряжением до 1000В
Все электрооборудование, за исключением генераторов и трансформаторов мощностью 100 кВ- А и менее	Сопротивление заземляющего устройства
Генераторы и трансформаторы мощностью 100 кВ- Ли менее, нейтрали которых при соединены к заземляющему устройству	То же
Установки с глухим заземлением нейтрали	То же, каждого из повторных заземлений нулевого провода
воздушные линии электропередачи напряжением выше 1000 В
Железобетонные, металлические и деревянные опоры всех типов, на которых установлены устройства грозозащиты или подвешен трос, а также железобетонные и металлические опоры линий 35 кВ в сетях с малыми токами замыкания на землю и опоры напряжением 3—20 кВ, устанавливаемые в пасе ленных местностях	Сопротивление заземляющего устройства опоры при удельном сопротивлении земли Ом • см до 104 104—5- 104 5- 104—10- 104 более 10- 104	До 10» 15» 20» 30
Трубчатые разрядники, устанавливаемые в местах пересечения линий выше 20 кВ и в местах с ослабленной изоляцией	Сопротивление заземли теля
Трубчатые разрядники, устанавливаемые на подходах линий к подстанциям, с шинами которых электрически связаны вращающиеся машины	То же
Воздушные линии электропередачи до 1000 В с изолированной нейтралью
Железобетонные и металлические опоры	Сопротивление заземлиющего устройства опоры	50**

* В сетях без компенсации емкостных токов сопротивление заземляющего устройства должно Сыть не менее 10 Ом (/ - расчетный ток замыкания на землю)
** В сетях с заземленной нейтралью металлические опоры и арматура железобетонных опор должны быть соединены с нулевым заземленным проводом
Независимо от используемого прибора порядок выполнения измерений следующий: один провод (большей длины) от прибора присоединяют непосредственно к магистрали заземления, другой к корпусу электрооборудования.

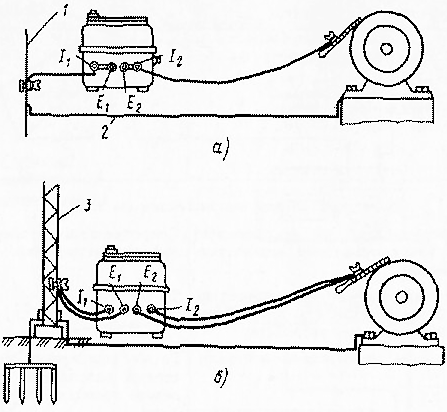

Рис. 43. Схемы измерения сопротивления заземляющей проводки прибором МС-08: а — сопротивление соединительных проводников входит в измеряемое, б — сопротивление соединительных проводников исключается из измеряемого, 1 - магистрали заземления: 2 — провод, 3 — опора

Таким образом создается цепь тока: корпус — щуп — соединительный провод — прибор — соединительный провод магистраль заземления — заземляющий проводник — корпус. Зная сопротивление соединительных проводов к прибору, сопротивление металлической связи данного электрооборудования с контуром заземления определяют как разность измеренного сопротивления и сопротивления соединительных проводов. На практике металлическую связь корпуса электрооборудования с магистралью заземления чаще всего проверяют тем же прибором, что и сопротивление растеканию тока, например МС-08 по схеме, показанной на рис. 43.
