Устройство регулируемой задержки импульсов

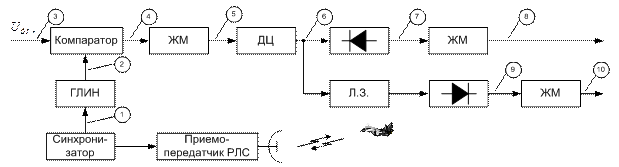

Это устройство (рис. 3.38) содержит: генератор линейно-изменяющегося напряжения (ГЛИН), компаратор, ждущие мультивибраторы (ЖМ), дифференцирующую (укорачивающую) цепь, линию задержки и диоды.

Рис. 3.38. Устройство регулируемой задержки импульсов

На рис. 3.39 представлены основные эпюры напряжений УРЗ. Работает это устройство следующим образом. Синхронизатор формирует периодическую последовательность импульсов 1, которые в передатчике РЛС преобразуются в зондирующие радиоимпульсы. Эти импульсы запускают ГЛИН. Линейно-изменяющееся напряжение 2 поступает на компаратор, на второй вход которого поступает напряжение с выхода фильтра нижних частот 3, подключенного к выходу дискриминатора. В момент совпадения этих напряжений компаратор формирует короткий импульс 4, временное положение которого относительно тактового импульса пропорционально напряжению, снимаемому с выхода фильтра нижних частот. Таким образом, на этом этапе происходит обратное преобразование напряжения в пропорциональный ему промежуток времени. Импульс с компаратора поступает на ждущий мультивибратор, который формирует импульс заданной длительности - первый строб 5. После прохождения укорачивающей цепи 6 и диода 7, не пропускающего короткий импульс положительной полярности от переднего фронта первого строба, во втором ждущем мультивибраторе формируется второй строб 8. При этом задний фронт первого строба во времени совпадает с передним фронтом второго строба, образуя линию стыковки стробов. Импульс, открывающий приемник 10 (ИОП), формируется в третьем ждущем мультивибраторе после прохождения через линию задержки короткого импульса 9, соответствующего заднему фронту первого строба.

Рис. 3.39. Эпюры, поясняющие работу УРЗ
