Мусороудаление. Основнье размеры каминов (см) в зависимости от площадей помещений Площадь помещения, м2 а б в г а б

ЛИФТЫ

IV

Таблица 11

ОСНОВНЬЕ РАЗМЕРЫ КАМИНОВ (см) В ЗАВИСИМОСТИ ОТ ПЛОЩАДЕЙ ПОМЕЩЕНИЙ

Площадь помещения, м^2	А	Б	В	Г	а б
14 - 16					14 27
16 - 18					14 27
18 - 20					14 27
20 - 21					27 27
24 - 30					27 27

НЕЖИЛЫЕ ЭТАЖИ (ПОМЕЩЕНИЯ)

3.32. Современные требования к размещению и планировочным решениям нежилых этажей (помещений), встроенных и встроенно-пристроенных в жилые здания, позволяют достигать разнообразия объемно-пространственных решений этих зданий.

Такие возможности при разработке проектов представляются в результате расширения номенклатуры встроенно-пристроенных и встроенных в жилые здания учреждений и предприятий общественного обслуживания при размещении этих предприятий и учреждений в надземных (в том числе нижних, верхних и промежуточных), подземном и цокольном этажах с учетом допустимо максимальной площади. (или других нормируемых показателей) этих учреждений и предприятий.

Ограничения по размещению встроенных и встроенно-пристроенных предприятий и учреждений общественного обслуживания по типологическим группам приведены в таблице 12.

3.33. В жилых зданиях могут размещаться встроенно-пристроенными и встроенными следующие типологические группы предприятий и учреждений общественного назначения - детские дошкольные и общеобразовательные, здравоохранения и социального обеспечения, торгово-бытового обслуживания, досугового и физкультурно-оздоровительного назначения, управления, информации, проектирования, связи и коммунального хозяйства.

Примеры размещения встроенных в нижние этажи жилых зданий учреждений общественного назначения приведены на рис.25.

Предприятия и учреждения общественного назначения могут располагаться не только на первым этаже. Число этажей (подземных и надземных) встроенных и встроенно-пристроенных в жилые здания предприятий и учреждений общественного назначения определяется технологическими и градостроительными требованиями.

3.34. При проектировании встроенных и встроенно-пристроенных в жилые здания нежилых этажей (помещений) следует учитывать ограничения нормируемых показателей для каждой из указанных выше типологических групп предприятий и учреждений обслуживания, в том числе: количество посещений в смену в учреждениях здравоохранения, количество посещений или мест в учреждениях досугового назначения, высоту этажа помещений физкультурно-оздоровительного назначения, число групп в детских дошкольных учреждениях, количество сотрудников в учреждениях управления, информации, проектирования, связи - согласно приложению 5 МГСН 3.01-96.

3.35. Включение в структуру жилища таких типологических групп предприятий и учреждений общественного обслуживания, как учреждения управления, проектирования, информации и связи, физкультурно-оздоровительных, ряда учреждений торгово-бытового обслуживания, а также зальных помещений учреждений здравоохранения и социального обеспечения, детских дошкольных и общеобразовательных, досугового назначения - требует специальных объемно-планировочных, конструктивных и инженерно-технологических решений. Это позволяет, в частности, максимально увеличить площадь встроенных (встроенно-пристроенных) в жилые здания учреждений и предприятий обслуживания.

К числу таких специальных конструктивных решений может быть отнесено, например, изменение конструктивной системы по высоте здания: использование каркасных конструкций в нижних этажах и монолитного (или сборно-монолитного) технического этажа для перехода к узкому шагу поперечных несущих стен в вышележащих этажах жилой части здания.

3.36. По типологической группе предприятий торгово-бытового обслуживания ограничение торговой площади продовольственных и непродовольственных магазинов, общей площади предприятий бытового обслуживания, а также числа мест предприятий питания (согласно приложению 5 МГСН 3.01-96) связано с применением в жилых зданиях определенных конструктивных систем - ячеистых с узким или широким шагом несущих стен, а также каркасных.

На рис. 26 приведены схемы разрезов жилых зданий различных конструктивных систем с помещениями общественного назначения.

3.37. В верхнем этаже (в том числе мансардном) жилого здания могут размещаться конторские (офисные) помещения с числом работающих не более 5 человек, а также мастерские для художников и архитекторов (рис. 27).

Проектируя данные помещения, следует иметь в виду, что выход из них на лестничную клетку жилой части здания может быть выполнен только через тамбур с противопожарными дверями.

3.38. На эксплуатируемой кровле жилого здания могут размещаться спортивные, детские и другие площадки, а также солярии, предназначенные для пользования только жителями дома. Примеры решений эксплуатируемых кровель приведены на рисунках 9 и 29.

Если на верхних этажах жилых зданий есть помещения общественного назначения, то не следует проектировать на кровлях этих зданий перечисленные выше площадки и помещения, предназначенные для жителей дома.

3.39. В промежуточных этажах жилых домов могут размещаться:

дополнительные помещения для семейных детских садов вместимостью на 0,5 группы;

кабинеты приема для одного и двух врачей;

необходимые по технологическим требованиям помещения общественного назначения в общежитиях и специализированных квартирных жилых домах для престарелых и для семей с инвалидами.

При этом, квартиры, в составе которых проектируются помещения семейных детских садов, должны располагаться не выше 5 этажа и иметь двухстороннюю ориентацию.

Квартиры с кабинетами приема для одного и двух врачей могут располагаться на любых этажах.

К помещениям общественного назначения, которые могут размещаться на любом этаже по высоте жилого здания относятся, например, комнаты социальных работников или гостиные - в специализированном квартирном жилище для престарелых и для семей с инвалидами, а также комнаты отдыха, помещения для занятий и постирочные - в общежитиях.

При проектировании помещений общественного назначения в общежитиях и специализированных квартирных жилых домах для престарелых или семей с инвалидами эвакуационные выходы из них можно объединять с эвакуационными выходами жилой части здания.

Схемы размещения в структуре квартиры кабинета для приема врача, комнаты отдыха и помещения для занятий в общежитии, а также гостиной в специализированном квартирном жилом доме для престарелых показаны на рис. 28.

3.40. Гаражи-стоянки для проживающих могут быть встроенными и встроенно-пристроенными в первый, подземный и цокольный этажи:

в одноквартирных и блокированных жилых домах (рис. 1);

в многоквартирных жилых домах других типов (рис. 30).

В этих гаражах-стоянках не должно быть помещений для ремонта и мойки автомобилей.

3.41. Особое внимание следует обращать на ограничения по организации загрузки встроенно-пристроенных и встроенных в жилые здания предприятий торгово-бытового обслуживания согласно п. 3.39 МГСН 3.01-96, а также расположению уровня кровли встроенно-пристроенных и пристроенных учреждений общественного назначения в местах их примыкания к жилой части здания согласно п. 3:38 МГСН 3.01-96.

Примеры организации загрузки приведены на рис. 31, примеры решений примыкания к жилой части здания кровли встроенно-пристроенных и пристроенных учреждений общественного назначения приведены на рис. 32.

Таблица 12

ОГРАНИЧЕНИЯ ПО РАЗМЕЩЕНИЮ УЧРЕЖДЕНИЙ И ПРЕДПРИЯТИЙ ОБСЛУЖИВАНИЯ В ЖИЛЫХ ЗДАНИЯХ

Типологическая группа предпри­ятий	Не допускается встраивать в надземные этажи	Дополнительные ограничения Не допускается встраивать в цоколь­ный и подземные этажи
Дошкольные и об­щеобразователь­ные учреждения	При количестве групп, классов, человек более указанных в приложении 5 МГСН 3.01-96	Помещения для пребывания детей
Учреждения здравоохранения и социального обеспечения	Специализированные поликлиники или диспансеры с инфицированным материа­лом (противотуберкулезного, онкологиче­ского. кожно-венерологического профиля и др.): психдиспансеры, травматологиче­ские пункты, кабинеты с рентгеновскими аппаратами, физиотерапевтической аппа­ратурой, магнито-резонансными томогра­фами, зуботехнические лаборатории. По номенклатуре учреждений здраво­охранения и социального обеспечения со­гласно приложению 5 МСГН 3.01-96 при площади, числе посещений в смену или мест более указанных в данном приложе­нии.	Помещения для пребывания детей Помещения для хранения, перера­ботки и использования в различных установках и устройствах легковос­пламеняющихся и горючих жидко­стей и газов, взрывчатых веществ, го­рючих материалов Помещения с пребыванием в од­ном противопожарном отсеке с само­стоятельными эвакуационными выхо­дами более 100 человек. С учетом требований МГСН 4.09-97, МГСН 4.12-97.
Предприятия тор­гово-бытового об­служивания	Специализированные магазины моска­тельно-химических товаров, эксплуатация которых может вести к загрязнению воз­духа и территории жилой застройки, рыб­ные магазины, магазины с режимом функ­ционирования после 23 часов. Предприятия бытового обслуживания, эксплуатация которых может вести к за­грязнению воздуха и территории жилой застройки, а также с наличием взрывопо­жароопасных веществ и материалов, пра­чечные и химчистки^1). По номенклатуре учреждений торгово-бытового обслуживания согласно прило­жению 5 МГСН 3 01-96 при торговой пло­щади, числе мест, общей торговой пло­щади более указанных в данном приложе­нии	Помещения для хранения, перера­ботки и использования в различных установках и устройствах легковос­пламеняющихся и горючих жидко­стей и газов, взрывчатых веществ, го­рючих материалов Помещения с пребыванием в од­ном противопожарном отсеке с само­стоятельными эвакуационными выхо­дами более 100 человек. Помещения для пребывания детей С учетом требований МГСН 4.13-98, СНиП 2.08.02-89
Учреждения досу­гового назначения	Клубы, кафе. бары. рестораны - с ре­жимом функционирования после 23 часов и с оркестровым сопровождением: казино, дискотеки. По номенклатуре учреждений досуго­вого назначения согласно приложению 5 МГСН 3 01-96 при площади, числе посе­щений или мест более указанных в данном приложении.	Клубы, кафе. бары. рестораны - с режимом функционирования после 23 часов и с оркестровым сопровожде­нием: казино, дискотеки. Помещения для пребывания детей. Зальные помещения с числом мест более 300. С учетом требований СНиП 2.08.02-89.
Физкультурно-оз­доровительные учреждения	Бани и сауны^2). По номенклатуре учреждений физкуль­турно-оздоровительных учреждений по приложению 5 МСГН 3.01-96 при площади более указанных в данном приложении.	Помещения для пребывания детей. С учетом требований СНиП 2.08.02-89.
Учреждения управления, про­ектирования, ин­формации, связи и коммунального хозяйства	Похоронные бюро; общественные убор­ные; автоматические телефонные станции площадью более 100 м^2.	Похоронные бюро; общественные уборные; автоматические телефонные станции площадью более 100 м^2. С учетом требований СНиП 2.08.02-89 и МГСН 4.10-97.
	По номенклатуре учреждений управления, проектирования, информации, связи и коммунального хозяйства согласно приложению 5 МГСН 3.01-96 при количестве сотрудников, площади и количестве залов более указанных в данном приложении.
Производственно-складские поме­щения	Производственные помещения^3). Склады оптовой и мелкооптовой торговли.
^1) Кроме приемных пунктов прачечных самообслуживания и домовых прачечных. ^2) Кроме индивидуальных саун в квартирах и одноквартирных домах. ^3) Кроме помещений для труда инвалидов и престарелых - пунктов выдачи работы на дом, мастер­ских сборочных, монтажных, декоративных работ и других с экологически чистыми технологиями

Рис. 25. Примеры планировочных решений нежилых помещений, встроенных в нижние этажи жилых зданий.

I - блок-секция дома серии П44 с узким шагом поперечных несущих стен со встроенными предприятиями общественного обслуживания без конкретной технологии. План первого этажа (МНИИТЭП, М1. Архитекторы Надысев А. и Орлеанская О.).

II - кирпичный жилой дом с двумя нежилыми этажами (ул. Тверская, д. 37. Архитекторы Розенфельд З., Орлов В. и Алексеев Д.): а - план первого этажа; б - план второго этажа. 1 - парикмахерская, 2 - торговый зал, 3 - складские помещения, 4 -административно-бытовые помещения, 5 - торговый зал кафетерия, 6 - производственные помещения кафетерия, 7 - подсобные помещения кафетерия, 8 - подсобные помещения, 9 - диспетчерская.

III - жилой дом И-1279 в сборно-монолитных конструкциях с двумя нежилыми этажами. План первого этажа (МНИИТЭП, М2. Архитектор Калашникова И.): 10 - распределительный вестибюль, 11 - торговый зал мастерской по ремонту радиотелеаппаратуры, 12 - приемочная, 13 - мастерские, 14 - подсобные помещения, 15 - административно-бытовые, 16 - вестибюль спортивно-оздоровительного комплекса, 17 - спортзал, 18 - раздевалка с душевой, 19 - массажная, 20 - кабинет врача, 21 - камера сухого жара, 22 - ЦТП.

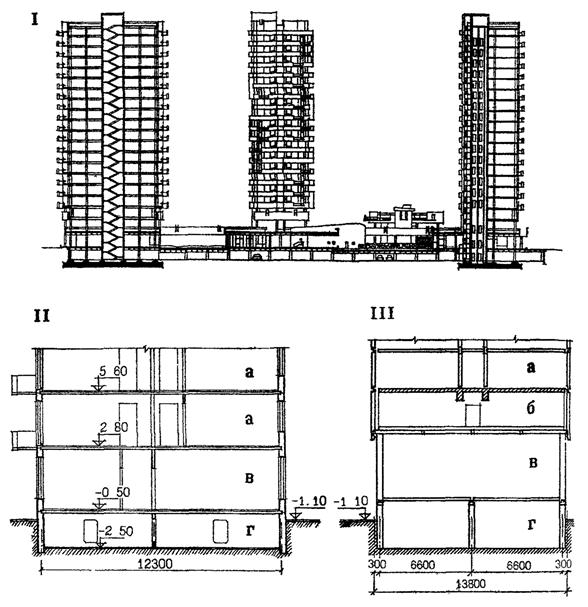

Рис. 26. Разрезы жилых зданий различных конструктивных систем со встроенными и встроенно-пристроенными нежилыми помещениями.

I - жилой комплекс "Лебедь" в каркасных конструкциях (Архитекторы Меерсон А., Подольская Е., Федоров И. и другие).

II - схема фрагмента разреза жилого дома в панельных конструкциях со встроенными нежилыми помещениями.

III - схема фрагмента жилого здания смешанной конструктивной системы - переход от каркасной системы к панельной через сборно-монолитную коробчатую плиту с поперечными ребрами (Авторы Аншин Л., Львов Г., Дыховичный Ю. и другие). а - жилой этаж, б - технический этаж, в - первый этаж, г - подземный этаж.

Рис. 27. Примеры решения нежилых помещений в верхних этажах жилых зданий.

Размещение мастерских для художников в жилом доме на изделиях серии II-68. План этажа на отметке 46,800. (МНИИТЭП, М4. Архитекторы Датюк В., Богуславский Р. и другие): 1 - тамбур-шлюз, 2 - мастерская художника.

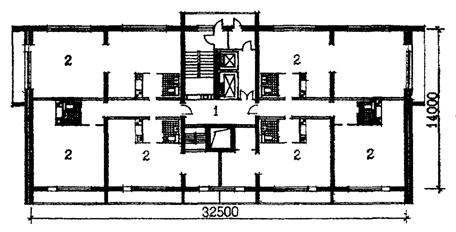

Рис. 28. Эксплуатируемая кровля жилого комплекса "Дом нового быта" (МНИИТЭП, проектное предложение. Архитекторы Остерман Н., Петрушкова А., Канаева И. и другие).

Условные обозначения:

1 - кухня; 2 - общая комната; 3 - жилая комната в общежитии.

Рис. 29. Примеры размещения нежилых помещений в промежуточных этажах жилых зданий.

I - гостиная (а) в специализированном квартирном жилом доме для одиноких престарелых и супружеских пар. План типового этажа (МНИИТЭП, М4. Архитекторы Датюк В., Суслина Е., Ландиховская В.).

II - комната отдыха (б) и комната для занятий (в) в общежитии для студентов и аспирантов. Схема плана типового этажа.

III - квартира с кабинетом (г) и приемной (д) врача-терапевта в жилом доме. Схема плана.

Рис. 30. Примеры подземных этажей под жилыми домами.

I - гараж-стоянка под жилым домом серии Пд4 (МНИИТЭП, М4. Архитекторы Горчаков Г., Староносова Е.): а - разрез, б - план.

II - гараж-стоянка под 24-этажным каркасно-панельным жилым домом Кантемировская ул., к. 8 (АО Моспроект. Архитектор Скулимовский М.): в - план.

III - гараж-стоянка под 3-секционным жилым домом серии П44/17 (МНИИТЭП): г - разрез, д - план.

IV - гараж-стоянка жилой дом 1-й Колобовский пер., д.18-24 (Управление Моспроект 2, М18, стадия проект. Руководитель авторского коллектива Посохин М., архитекторы Плеханов М. и Левитина А.): е - разрез, ж - план.

Условные обозначения:

1 - торговый зал; 2 - загрузочное помещение; 3 - административные помещения; 4 - кладовые; 5 - тоннель; 6 - дебаркадер.

Рис 31. Варианты загрузки встроенных и встроенно-пристроенных в жилые здания предприятий торговли.

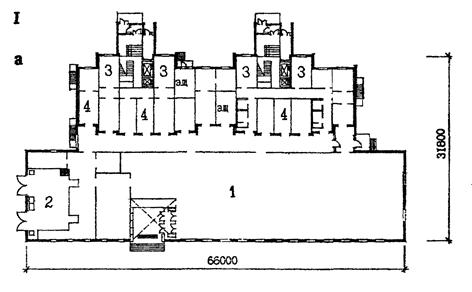

I - загрузка с торца здания: а - план первого этажа блок-секции серии П44 со встроенно-пристроенным промтоварным магазином (МНИИТЭП, М1)

II - загрузка с улицы: б - схема плана магазина "Семена" общей площадью 130 м².

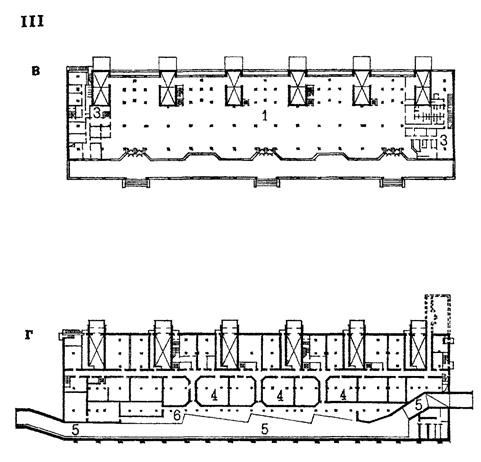

III - загрузка через подземный тоннель: в - план первого этажа магазина, г - план подземного этажа магазина.

Рис 32 Варианты примыкания нежилых помещений к жилому дому:

а - с устройством "лотка"; б - с размещением технического этажа между жилой частью и нежилыми помещениями.

3.42. Существенное значение для планировочного решения жилого здания имеет расположение в его структуре лифтового узла (см. рис. 5-8).

Минимальное число лифтов, их грузоподъемность и скорость для конкретного жилого здания определяется в зависимости от его типа, этажности и суммарной площади квартир на этаже по приложению 6 МГСН 3.01-96.

Минимальная граница этажности многоквартирных жилых домов, при которой следует устанавливать не менее одного лифта грузоподъемностью 630 кг - 4 этажа (отметка пола верхнего этажа 11,2 м). Применение данного типа лифта позволяет значительно повысить уровень комфорта жилища, обеспечивая возможность транспортировки крупногабаритных предметов.

Компоновка групп лифтов может быть как однорядной, так и двухрядной. При этом минимально нормируемая ширина лифтового холла зависит от компоновки групп лифтов и их грузоподъемности (таблица 13).

В одноквартирных или блокированных жилых домах лифты могут быть установлены, если это предусматривается заданием на проектирование.

3.43. Планировочные решения мансардного (или верхнего) этажа в значительной степени зависят от остановки лифта на уровне пола этажа или на другом уровне, от места размещения машинного помещения, а также от применяемых типов квартир (одноуровневых или многоуровневых).

В структуре жилого дома машинное помещение лифтов может размещаться: на уровне чердака (или выше его); в техническом подполье; на уровне последнего (в том числе мансардного) этажа.

При расположении машинного помещения в техническом подполье особое внимание следует обращать на мероприятия, обеспечивавшие исключение доступа в него влаги.

Устройство машинного помещения лифтов на уровне чердака требует дополнительных конструктивно-планировочных мероприятий, обеспечивающих акустический комфорт в квартирах. К их числу относятся - отделение машинного помещения от квартир техническими коридорами или примыкание к нему подсобных или дополнительных помещений квартир, таких как кухня, внутриквартирные коридоры, гардеробные, тренажерный зал и другие.

В жилом доме секционного типа (или коридорного) с одноуровневыми квартирами остановки лифтов выполняются на уровне пола каждого этажа или на уровне пола промежуточной лестничной площадки между этажами.

Исключение может составлять мансардный этаж с одноуровневыми квартирами, в котором остановка лифтов на этом этаже может не предусматриваться. При этом высота подъема от последней остановки лифтов до входа в квартиры не должна превышать 3,0 м, то есть последняя остановка лифта располагается на промежуточной лестничной площадке, или в уровне пола нижележащего этажа.

В секционных и коридорных жилых домах с многоэтажными (многоуровневыми) квартирами остановки лифтов могут выполняться как через этаж, так и на каждом этаже. При этом уровень остановки лифтов может совпадать с полом этажей входов в квартиры или быть смещенным по высоте.

3.44. Габариты платформ подъемников определяются с учетом возможности размещения ни них кресла-коляски для перемещения инвалидов-колясочников вертикально или наклонно вдоль лестничного марша (рис. 33).

Таблица 13

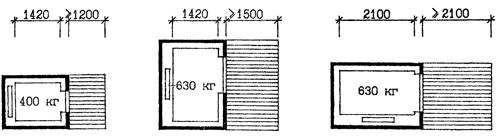

ШИРИНА ЛИФТОВОГО ХОЛЛА В ЗАВИСИМОСТИ ОТ РАЗМЕЩЕНИЯ ЛИФТОВ И ИХ ГРУЗОПОДЪЕМНОСТИ

	схема плана
Разме­щение лиф­тов	однорядное
	двухрядное

Рис. 33. Примеры размещения и габариты платформы подъемника для перемещения инвалидов-колясочников.

а - габариты платформы подъемника; б - схема размещения подъемника в вестибюле жилого дома; в - размещение подъемника в квартире для семьи с инвалидом-колясочником в первом этаже секции серии П44; г - схема размещения подъемника для наклонного перемещения вдоль лестничного марша; 1 - подъемник, 2 - пандус.

3.45. При проектировании мусороудаления особое вниманиеследует обращать на особенности его устройства в различных типах жилых зданий в зависимости от отметок пола верхнего этажа, размещения мусоропровода в планировочной структуре жилого здания, нормируемых габаритов мусоросборной камеры (по п. 3.49), а также ширины коридора для вывоза мусора из данной камеры.

3.46. Размещение мусоропровода в планировочной структуре жилого здания возможно как в специальных поэтажных помещениях, так и в коммуникационных узлах жилого здания, например, рядом с лифтовым холлом, на промежуточной площадке лестницы или смежно с внеквартирным коридором (таблица 14).

Если мусоропровод располагается в пределах обычных лестничных клеток 1-го типа с естественным освещением (в жилых зданиях с отметкой пола верхнего этажа менее 26,5 м), то загрузочные клапаны допускается выполнять на промежуточной площадке лестницы. Размещение ствола мусоропровода с загрузочными клапанами в незадымляемой лестничной клетке не допускается.

3.47. В специализированных жилых домах, а также в домах с группами квартир (кроме располагаемых на первом этаже) для престарелых и семей с инвалидами-колясочниками, отметки полаэтажа,с которого требуется устройство мусоропровода, принимаются соответственно не менее 8,0 и 3,0 м.

Таблица 14

СХЕМЫ РАЗМЕЩЕНИЯ МУСОРОПРОВОДА В ЖИЛЫХ ЗДАНИЯХ

Размещение мусоропровода	Загрузка	Мусоропровод	типовой этаж	первый этаж
	1/2 этажа	на лестничной площадке^1)
	с этажа	смежно с коридором
	с этажа	в тамбуре
	1/2 этажа	рядом с лифтовым холлом
	с этажа
	с этажа	в отдельном помещении
^1) В обычных лестничных клетках	Условные обозначения: - входы в квартиры
