Инструменты рисования

Рисовать и редактировать объекты на карте можно только в том случае, если слой является изменяемым.

Редактирование графических данных

Косметический слой

Каждое окно Карты содержит косметический слой. Косметический слой – это пустой слой, лежащий поверх всех прочих слоев. Он используется для рисования. В него помещаются подписи, заголовки карт, разные графические объекты. Косметический слой всегда является самым верхним слоем Карты. Его нельзя удалить из окна Карты. Нельзя изменить также и его положение по отношению к остальным слоям.

Косметический слой может быть либо доступным, либо изменяемым. Другие режимы (подписывание, масштабный эффект, оформление) для косметического слоя не устанавливаются.

Содержимое Косметического слоя пропорционально привязано к размерам Карты. Объекты Карты (кроме символов) и текст на Косметическом слое пропорциональны масштабу Карты. Если рисовать объекты на Косметическом слое и затем изменить размер карты с 30 до 100 км, то размер объектов станет пропорционально меньше.

Косметический слой не сохраняется автоматически при закрытии окна Карты. Чтобы сохранить содержимое косметического слоя в качестве постоянного слоя, необходимо выполнить команду Карта > Сохранить Косметику.

В MapInfo имеется полный набор инструментов и команд для рисования и редактирования графических объектов. Эти средства позволяют создавать и изменять объекты на картах. Кроме того, они дают возможность менять цвета объектов, типы штриховок и линий, символов и вид текста на карте. С помощью этих инструментов и команд Вы можете не просто корректировать существующие объекты карты – Вы можете рисовать различные объекты, которые затем можно использовать при географическом анализе. Например, можно рисовать окружности, полигоны и другие области, а затем использовать их для поиска точек или других объектов

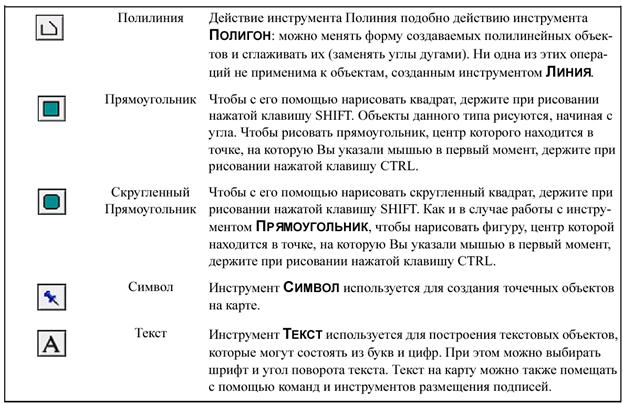

В инструментальной панели ПЕНАЛ расположены девять инструментов рисования:
