Проектирование сварных соединений

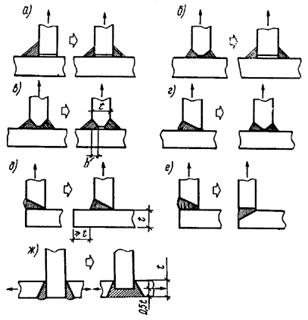

12.1. Рекомендации по проектированию сварных соединений приведены в Пособии [9], в котором даны иллюстративный материал, раскрывающий содержание рекомендаций, и примеры применения односторонних угловых швов в стальных конструкциях. 12.2. При проектировании сварных узлов, один из элементов которых испытывает растягивающие напряжения по толщине листа, следует принимать конструктивные решения тавровых и угловых соединений с уменьшенным риском возникновения слоистых трещин, для этого необходимо: отказаться от применения одностороннего углового шва и перейти к двустороннему со сведением к минимуму концентрации деформаций в вершине сварного шва (рис 21, а); Рис. 21. Тавровые и угловые соединения, в которых возможно возникновение слоистых трещин в основном металле Слева от стрелок а - с односторонними швами без скоса кромок; б, в - с двусторонними швами с двумя скосами одной кромки; г - е - с односторонними швами со скосом одной кромки; ж - с двумя прикрепляемыми через лист-прокладку элементами Справа от стрелок показаны предпочтительные типы соединений в тех случаях, когда это возможно, применять соединения без разделки кромок с минимально возможным объемом наплавленного металла взамен соединений с полным проплавлением (рис. 21, б); применять при статических нагрузках соединения с разделкой кромок (h £ t /3) и неполным проплавлением, которые предпочтительнее соединений с полным проплавлением (рис. 21, в); по возможности избегать применения V-образной разделки, применяя К-образную разделку (рис.21, г); во всех случаях, когда это возможно, применять тавровые соединения вместо угловых (рис. 21, д); для снижения растягивающих напряжений по толщине листа применять нетиповые решения разделки кромок в угловых соединениях (рис. 21, е); в угловом соединении с двумя прикрепляемыми элементами лист-прокладку перекрывать сварным швом до половины толщины прикрепляемых элементов (черт. 21, ж).
