Пролетная конструкция

КОНСТРУИРОВАНИЕ

МАТЕРИАЛЫ ДЛЯ КОНСТРУКЦИЙ ПОКРЫТИЙ

24.12. Для изготовления пролетной конструкции мембранных систем применяются углеродистые, низколегированные, в особых случаях нержавеющие стали, выпускаемые в виде листов или рулонов. Выбор материала определяется конкретными условиями эксплуатации мембранных конструкций, их изготовления, монтажа, экономической целесообразностью.

Поверхности металлических мембран должны быть защищены от атмосферной и контактной коррозии, при этом особое внимание следует обращать на антикоррозионную защиту поверхности мембран со стороны кровли.

24.13. Для пролетной конструкции мембранных систем используются полотнища, сворачиваемые в рулоны. Длина полотнища принимается равной всему пролету, а для оболочек с круглым и овальным планом и имеющих центральное кольцо - половине пролета. Ширина полотнища принимается не более 12 м и ограничивается габаритом и весом рулона, а также производственными возможностями завода-изготовителя. При назначении ширины полотнища для мембранных покрытий необходимо учитывать кривизну поверхности покрытия.

Рулонные полотнища толщиной от 3 мм и более изготовляются из отдельных листов размером 1,5´6 м, свариваемых друг с другом встык на специальных высокомеханизированных установках. Стыковые сварные швы должны обладать той же прочностью, что и основной металл.

Изготовление полотнищ толщиной менее 3 мм следует предусматривать из рулонных лент, поставляемых металлургической промышленностью.

24.14. Ленточные покрытия и ограждающие конструкции (подвесные потолки, стены) выполняются из рулонных лент, поставляемых металлургической промышленностью, с обрезными кромками без какого-либо заводского передела.

24.15. Опорный контур мембранных покрытий рекомендуется проектировать из сборного, сборно-монолитного или монолитного железобетона (в соответствии со СНиП 2.03.01-84), в том числе из трубобетона.

В отдельных случаях (сложная геометрия опорного контура, сжатые сроки воздействия и т. п.), при соответствующем обосновании, в качестве материала опорного контура мембранных покрытий допускается применять металл.

Контур мембранных панелей, обрамляющие элементы ограждающих мембранных конструкций, каркас специальных сооружений с применением мембран рекомендуется выполнять из металла.

24.16. Стальные мембраны допускаются к эксплуатации без выполнения специальных мероприятий по огнезащите.

24.17. По способу формообразования мембранные оболочки подразделяются на покрытия с первоначально заданной стрелой провиса и первоначально плоские.

24.18. Покрытия с заданной стрелой провиса монтируются путем укладки на монтажные элементы (“постель”) отдельных полотнищ, соединяемых в пространственную мембрану. Геометрия элементов “постели” определяет начальную форму поверхности мембранной оболочки и должна соответствовать проектной, что достигается регулировкой длины элементов “постели”.

24.19. Первоначально плоские мембранные покрытия, собираемые на спланированной площадке или подмостях, после подъема или раскружаливания провисают под действием собственного веса. Форма образующейся при этом поверхности и стрела провиса покрытия зависят от следующих факторов:

“рыхлости” мембраны, возникающей из-за сварочных деформаций; начальных погибей, оставшихся после правки листа или рулона; остаточных деформаций, появляющихся в результате сворачивания и разворачивания рулона и т. д.;

податливости опорного контура;

упругих деформаций мембраны.

Рекомендуется начальную стрелу провиса принимать равной не менее 1/60 меньшей стороны или диаметра покрытия.

24.20. Пролетную конструкцию мембранных покрытий следует выполнять из полотнищ максимальной площади (с учетом условий изготовления, перевозки и монтажа), поставляемых на монтажную площадку в рулонах. Полотнища рекомендуется располагать в направлении действия максимальных усилий в покрытии.

24.21. При существенной неравномерности распределения цепных усилий в пролетной конструкции для снижения расхода материала и обеспечения равнопрочности мембраны разрешается применять листы разной толщины (с учетом технологии изготовления и монтажа тонколистовых полотнищ) или усиливать мембрану в наиболее напряженных участках дополнительными листами, крепящимися к основному полотнищу.

24.22. В пролетную конструкцию мембранных покрытий в большинстве случаев включаются элементы подкрепления, служащие в период монтажа “постелью”, на которую укладываются полотнища мембраны. Элементы “постели” состоят из направляющих и поперечных связей.

Направляющие располагаются вдоль мембранных полотнищ шагом, равным их ширине. При ширине полотнища свыше 6 м направляющие рекомендуется устанавливать шагом, равным половине ширины мембранного полотнища. Шаг направляющих необходимо увязывать с шагом основных колонн и с размером сборных элементов опорного контура.

Поперечные элементы “постели”, объединяющие отдельные направляющие в пространственную систему, рекомендуется устанавливать с шагом 3-6 м. При монтаже покрытия на подмостях или внизу на спланированной площадке элементы “постели” применять не требуется.

24.23. Направляющие рекомендуется выполнять металлическими длиной на пролет из полосы, гнутых, прокатных или сварных элементов (тавр, двутавр, два швеллера), легких висячих ферм с верхней горизонтальной полкой шириной 300 - 500 мм.

Поперечные элементы рекомендуется выполнять из гнутых или прокатных профилей, подбираемых расчетом на нагрузку, приходящуюся на них от веса полотнища мембраны. При этом максимальный прогиб поперечного элемента не должен превышать 1/200 его пролета. Рекомендуется крепление поперечных элементов к направляющим конструировать таким образом, чтобы обеспечить их работу по неразрезной схеме. Допускается поперечные элементы с мембраной не соединять.

24.24. Площадь сечения направляющих рекомендуется включать в работу пролетной конструкции при расчетах на эксплуатационную нагрузку. Для этого необходимо обеспечить совместность работы мембраны и направляющих за счет надлежащего их соединения между собой и с опорным контуром.

24.25. Мембранные полотнища рекомендуется соединять между собой и с опорным контуром внахлестку сваркой (непрерывным угловым швом, точечной сваркой проплавлением [27]) или высокопрочными болтами. При выполнении стыков односторонним сварным угловым швом необходима постановка сварных точек проплавлением или высокопрочных болтов (рис. 58).

Рис. 58. Монтажный стык полотнищ мембраны

а - без “постели”; б - с “постелью”, внахлестку полотнищ мембраны; в - с “постелью”, внахлестку на направляющих элементах; 1 - мембрана; 2 - направляющие элементы “постели”; 3 - болты или сварные точки; 4 - сварка

При наличии монтажной “постели” соединение отдельных полотнищ рекомендуется осуществлять на направляющих с нахлесткой кромок полотнищ.

24.26. Конструктивное решение узла присоединения мембраны к бортовому элементу (см. п. 24.40) должно обеспечивать надежную передачу значительных цепных (нормальных и касательных) усилий с пролетной конструкции на опорный контур. Присоединение мембраны к бортовому элементу контура рекомендуется выполнять сплошным с использованием опорного столика.

24.27. В связи с незначительной изгибной жесткостью мембранных оболочек необходима их стабилизация, предотвращающая потерю общей устойчивости покрытия (его “выхлоп” в сторону, противоположную провису), уменьшающая повышенную деформативность мембранных систем от неравномерных нагрузок и обеспечивающая нормальную работу покрытия на динамические воздействия, в частности, ветровые. В некоторых случаях стабилизация необходима для предотвращения местной потери устойчивости тонкого листа, которая может привести к расстройству кровли.

Стабилизация тонколистовых ограждающих конструкций позволяет максимально использовать их в совместной работе с обрамляющими элементами основного каркаса, повышает их жесткость и улучшает эксплуатационные качества.

Стабилизация тонколистовых покрытий осуществляется увеличением собственного веса покрытия, введением в конструкцию элементов, обладающих изгибной жесткостью и предварительным напряжением (растяжением).

24.28. Стабилизация покрытия за счет увеличения собственного веса достигается применением утеплителей с повышенным удельным весом, укладкой цементной или бетонной стяжки, использованием специальных балластных пригрузов, подвеской постоянного технологического оборудования (рис. 59, а). Такой способ обеспечивает растягивающие напряжения в мембране даже при ветровом отсосе и уменьшает долю неравномерных временных нагрузок. Указанный способ является наименее эффективным, так как приводит к увеличению нагрузок на покрытие и на нижележащие конструкции, поэтому его применение требует дополнительного обоснования.

Однако, в большинстве случаев оказывается, что применяемые в настоящее время традиционные конструкции кровель совместно с мембраной обеспечивают требуемый для стабилизации вес покрытия.

24.29. Стабилизирующие изгибно-жесткие элементы следует располагать вдоль линий главных кривизн поверхности оболочек и выполнять металлическими из сплошных прокатных или сварных элементов или в виде висячих ферм (рис. 59, б). Стабилизирующие элементы следует использовать в качестве монтажной “постели”.

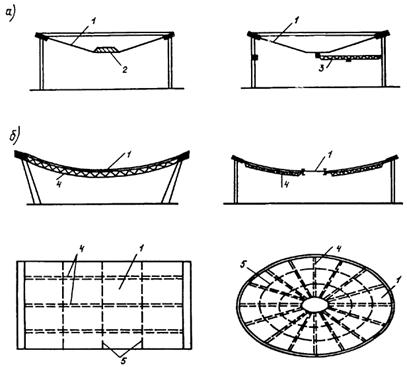

Рис. 59. Стабилизация покрытий

а - пригрузом; б - с использованием изгибно-жестких элементов; 1 - мембрана; 2 - пригруз; 3 - кольцевой кран; 4 - основные (продольные или радиальные) ребра; 5 - вспомогательные (поперечные или радиальные) ребра

24.30. Предварительное напряжение мембран осуществляется различными способами в зависимости от формы поверхности покрытия (рис. 60):

притягиванием мембраны к контуру натяжными устройствами или изменением положения опорного контура (для оболочек отрицательной гауссовой кривизны, плоских обшивок);

натяжением нижнего пояса, элементов решетки или оттяжек вантовых ферм, включенных в пролетную конструкцию (для оболочек нулевой и положительной гауссовой кривизны);

притягиванием концов поперечных подкрепляющих элементов к основанию (для цилиндрических оболочек).

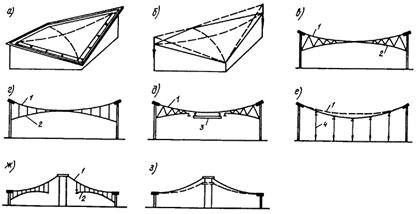

Рис. 60. Стабилизация покрытий предварительным напряжением

а - притягиванием мембраны к контуру; б, з - изменением геометрии покрытия; в, г, д, ж - натяжением вантовых ферм; е - притягиванием поперечных балок к основанию: 1 - мембрана; 2 - стабилизирующие ванты; 3 - центральный пригруз; 4 - оттяжки

24.31. Необходимый для стабилизации вес покрытия, изгибная жесткость ребер, величина предварительного напряжения определяются расчетом на нормативные временные нагрузки в зависимости от назначения стабилизации, а также пролета, геометрии поверхности покрытия и нагрузок. Выбор способа стабилизации следует производить на основе технико-экономических обоснований с учетом архитектурно-технологических требований и возможности упрощения изготовления и монтажа.

24.32. В пролетной конструкции мембранных систем разрешается предусматривать проемы в пределах расстояния между элементами подкрепления (если они имеются) для установки зенитных фонарей, пропуска коммуникаций и т. п. Проемы следует размещать в местах, удаленных от опорных контуров. Проемы необходимо обрамлять листом, расположенным в плоскости мембраны и имеющим площадь поперечного сечения не менее половины площади ослабления мембраны.

Проемы следует проектировать круглыми, овальными или многоугольными с закруглениями углов радиусом не менее 200 мм.

24.33. Крепление технологического оборудования к мембранному покрытию рекомендуется осуществлять на гибких подвесках. При наличии элементов “постели” подвески рекомендуется крепить к этим элементам. Возможно крепление подвесок непосредственно к мембране с использованием распределительных шайб.
