Проверка кик стартера

1. Проверьте кик-стартер.

а) Проверьте шлицевую втулку.

б) Проверьте зубчатый сектор кик-стартера.

в) Проверьте шестерню привода кик-стартера.

г) Проверьте втулку.

Рис. 54. 1 - шестерня привода, 2 - удерживающая пружина, 3 - установочный штифт.

Рис. 55

2. Проверьте постели осей зубчатого сектора и шестерни привода.

Рис. 57

Рис. 56. 1 - шлицевая втулка, 2 - возвратная пружина,

3 - втулка.

Рис. 58. Вариатор. Снятие и установка.

1 - шестерня электростартера, 2 - гайка крепления, 3 - втулка, 4 - неподвижная щека ведущего шкива, 5 - клиновой ремень, 6 - гайка крепления барабана сцепления, 7 - барабан сцепления, 8 - узел сцепления и ведомый шкив, 9 - втулка муфты вариатора, 10 - муфта вариатора.

Рис. 59. Муфта вариатора. Разборка и сборка.

1 - болты крепления, 2 - крышка муфты вариатора, 3 - направляющая пластина, 4 - направляющие, 5 - кольцевое уплотнение, 6 - грузики, 7 - подвижная щека.

Рис. 60. Узел сцепления. Разборка и сборка.

1 - гайка крепления, 2 - стопорное кольцо, 3 - шайба, 4 - колодки сцепления, 5 - пружины колодок сцепления, 6 - демпфер, 7 - опорный диск, 8 - упорная втулка пружины, 9 - пружина ведомого шкива, 10 - втулка, 11 - направляющий штифт, 12 - подвижная щека ведомого шкива, 13 - кольцевое уплотнение, 14 - сальник, 15 - подшипник, 16 - стопорное кольцо, 17 - подшипник, 18 - неподвижная щека.

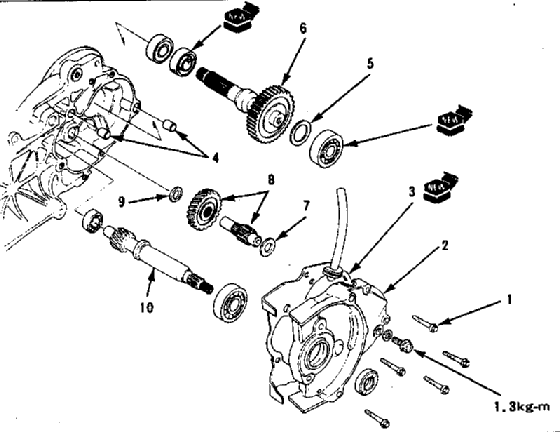

Рис. 61. Главная передача. Разборка и сборка.

1 - болт крепления, 2 - крышка редуктора, 3 - прокладка, 4 - установочный штифт, 5 - шайба, 6 - выходной вал, 7 - шайба, 8 - промежуточные шестерни, 9 - шайба, 10 - входной вал.

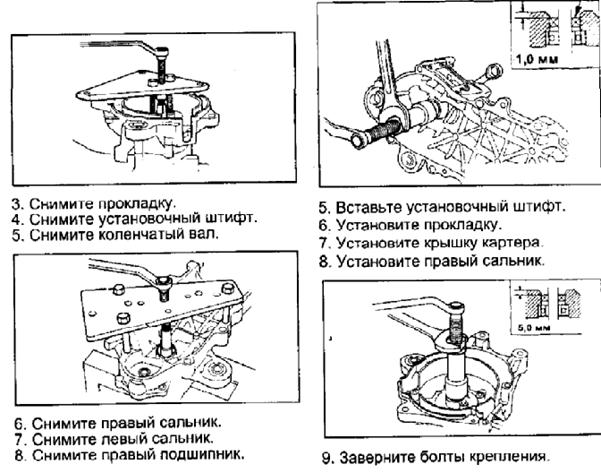

Рис. 62. Снятие картера двигателя Установка картера двигателя

1. Отверните болты крепления. 1. Установите правый подшипник.

2. Снимите крышку картера. 2. Установите левый подшипник.

3. Установите коленчатый вал.

4. Установите левый сальник.

Рис. 63

Рис. 64. Картер двигателя. Снятие и установка.

1 - болты крепления, 2 - крышка картера 3 - прокладка, 4 - установочный штифт, 5 - коленчатый вал, 6 - правый сальник, 7 - левый сальник, 8 - правый подшипник, 9 - левый подшипник.
