Задняя подвеска и задний тормоз

Проверка переднего дискового тормоза

1. Измерьте свободный ход рычага тормоза и при необходимости отрегулируйте его.

Номинальный ход...................10-20 мм

2. Измерьте диаметр поршня главного тормозного цилиндра.

Номинальный диаметр............10,957-10,984 мм

Минимальный диаметр.......10,910 мм

3. Измерьте диаметр главного тормозного цилиндра.

Номинальный диаметр....................11,000-11,043 мм

Максимальный диаметр........11,05 мм

4. Измерьте диаметр поршня цилиндра переднего, тормоза.

Номинальный диаметр....................30,148-30,198 мм

Минимальный диаметр........30,290 мм

5. Измерьте диаметр цилиндра переднего тормоза.

Номинальный диаметр....................30,230-30,280 мм

Максимальный диаметр........11,05 мм

6. Измерьте толщину тормозного диска.

Номинальная толщина..............3,0 мм

Минимальная толщина..............2,5 мм

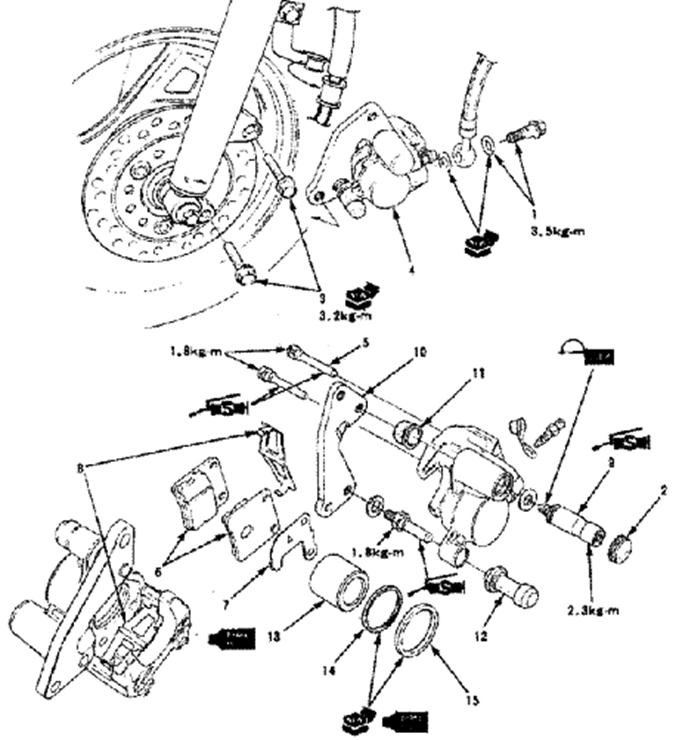

Рис. 88. Суппорт переднего тормоза (SK50M). Разборка и сборка.

1 - перепускной болт и шайба, 2 - крышка направляющего пальца, 3 - болты крепления суппорта, 4 - тормозной суппорт, 5 - направляющие пальцы колодок, 6 - тормозные колодки, 7 - установочная пластинка, 8 - разжимная пружина, 9 - направляющий палец, 10 - кронштейн суппорта, 11 - крышку направляющего пальца, 12 - втулку, 13 - поршень, 14 - чехол, 15 - манжета.

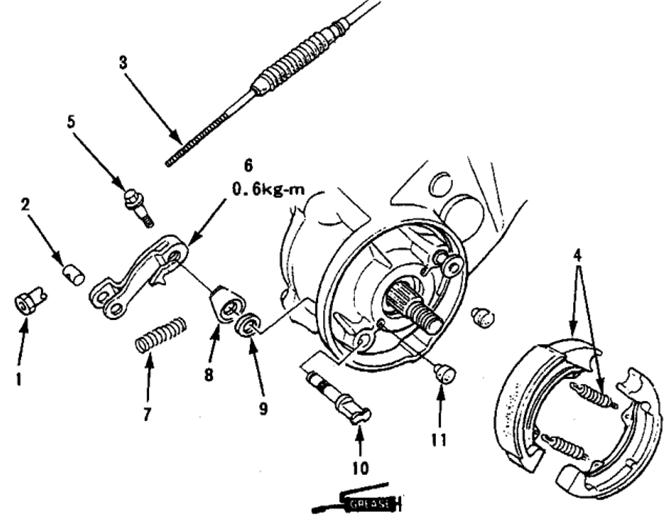

Рис. 89. Разборка и сборка заднего тормоза.

1 - регулировочная гайка, 2 - втулка рычага, 3 - трос заднего тормоза, 4 - тормозные колодки с пружинами, 5 - болт крепления рычага, 6 - рычаг заднего тормоза, 7 - возвратная пружина, 8 - индикатор износа тормозных накладок, 9 - сальник, 10 - разжимной кулачок, 11 - ограничитель хода колодки.

Рис. 90. Снятие и установка амортизатора.

1 - нижний болт крепления, 2 - верхний болт крепления, 3 - задний амортизатор.

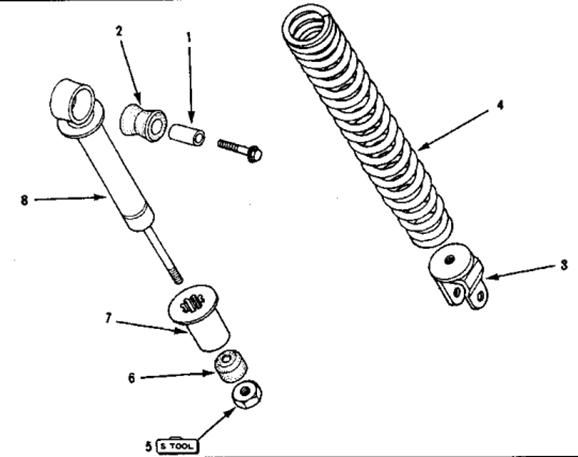

Рис. 91. Разборка и сборка амортизатора.

1 - втулка, 2 - резиновая втулка, 3 - нижняя проушина крепления, 4 - пружина, 5 - стопорная гайка, 6 - резиновый демпфер, 7 - седло пружины, 8 - амортизатор.

1. Снимите втулку.

2. Снимите резиновую втулку.

3. Снимите нижнюю проушину крепления.

4. Снимите пружину.

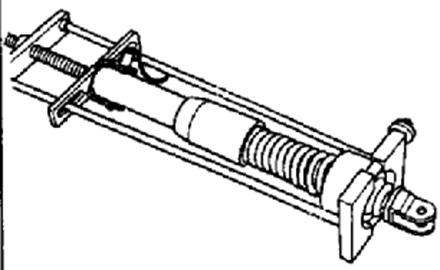

Рис. 92

5. Отверните стопорную гайку.

6. Снимите резиновый демпфер.

7. Снимите седло пружины.

8. Снимите амортизатор.

Сборка амортизатора производится в порядке, обратном его разборке.

Рис. 93
