Средства позиционирования

Средства меню

Некоторые инструментальные средства CorelDraw доступны только из меню, если пользователь не менял заданную по умолчанию конфигурацию в окне Options (Параметры). В частности, к ним относятся средства обработки растровых объектов, сосредоточенные в меню Bitmaps (Растровые изображения), средства преобразования, входящие в меню Effects (Эффекты), средства управления параметрами отображения из меню View (Вид), некоторые инструменты из меню Arrange (Упорядочить) и Tools (Сервис). Часть инструментальных средств и элементов управления можно открыть в стыкуемых палитрах. Однако принятая по умолчанию конфигурация интерфейса принципиального значения не имеет — пользователь всегда имеет озможность составить по своему усмотрению любые конфигурации панелей инструментов, меню и прочих элементов интерфейса.

Рис. 16.8. Стыкуемая палитра Color

О программе CorelDraw тадиционно сложилось представление как о мощном и удобном средстве создания рекламных материалов, логотипов, иллюстративной и художественной графики. Действительно, именно в этих областях программа имеет самое широкое распространение. Однако не следует забывать о некоторых возможностях программы, превращающих ее в эффективное средство разработки инженерной и научной документации. С помощью CorelDraw можно создавать точные машиностроительные и архитектурные чертежи, строить графики, иллюстрировать учебные материалы. Для целей точного позиционирования объектов относительно рабочего листа и друг друга, управления проектом в целом и его отдельными элементами служат специальные средства CorelDraw.

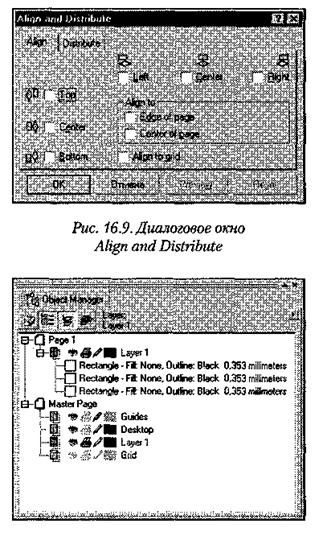

Диалоговое окно Align and Distribute (Выровнять и распределить) (рис. 16.9) открывается после щелчка на одноименной строке в меню Arrange (Упорядочить). На вкладке Align (Выравнивание) предлагаются средства выравнивания объектов относительно центра или края страницы, а также относительно других объектов или опорных точек направляющей сетки. На вкладке Distribute (Распределение) задают равномерное распределение объектов относительно других объектов или страницы документа. Управление выравниваем и распределением в сочетании с возможностью явно задавать размеры и положение объектов на панели свойств позволяет выполнять чертежи с точностью до третьего знака после запятой, что вполне достаточно для подавляющего большинства инженерных задач.

Рис. 16.10. Стыкуемая палитра Object Manager

Управление объектами. Стыкуемая палитра Object Manager (Диспетчер объектов) является мощным средством управления положением объектов и контроля за их свойствами (рис. 16.10). Ее открывают из меню Tools > Object Manager (Сервис > Диспетчер объектов). В этой палитре представлено послойное расположение всех объектов с указанием их названий и свойств. Переход к любому объекту означает его автоматическую выборку с динамическим изменением элементов управления на панели свойств.

Управление проектами. Дополнительные возможности по управлению сложными проектами предоставляет стыкуемая палитра Object Data (Сведения об объектах), где любому объекту можно присвоить собственное имя, назначить поля для его характеристик, например типа используемых материалов, стоимости работы и прочего. В целом средства управления проектом и объектами позволяют создать сложные многоуровневые документы и организовать совместную работу по их разработке.
