Автомобили-самопогрузчики с портальными кранами

Автомобильные самопогрузчики представляют собой автомобили, оборудованные крановым механизмом (консольного типа с поворотной стрелой или портального типа), выносными опорами для повышения устойчивости при выполнении погрузочно - разгрузочных операций; используются для пакетной и контейнерной перевозки штучных грузов.

Необходимость применения подвижного состава, оборудованного устройствами для самопогрузки и саморазгрузки, обусловлена отсутствием во многих пунктах с небольшим объемом работ кранов и других средств механизации. Оснащение же таких пунктов указанными средствами в большинстве случаев экономически не оправдывается.

Автомобили и автопоезда-самопогрузчики наиболее эффективны на расстояниях перевозки до 30 км, причем чем короче это расстояние, тем выше эффективность.

Сравнением автомобилей-самопогрузчиков с обычными автомобилями в комплексе со стационарными или передвижными грузоподъемными машинами можно установить область их рационального применения и по грузообороту обслуживаемых пунктов. При объеме погрузочно- разгрузочных работ за сутки не более 3-5 т автомобили-самопогрузчики значительно эффективнее стационарных средств механизации. В связи с этим автомобили-самопогрузчики наиболее целесообразно применять не только на коротких расстояниях перевозки, но и при небольшом объеме погрузочно-разгрузочных работ обслуживаемых пунктов (в системе торговли, сфере коммунального обслуживания и др.).

В нашей стране используются автомобили-самопогрузчики с кранами портального типа моделей А-853, А-825, А-870 и другие.

Автомобили-самопогрузчики для среднетоннажных контейнеров представляют собой, как правило, обычный бортовой автомобиль с краном портального типа и гидравлическим приводом от коробки отбора мощности автомобиля. Поворот портальной стрелы в вертикальной плоскости, как правило, по продольной оси автомобиля-самопогрузчика осуществляется двумя гидравлическими цилиндрами. Для повышения устойчивости самопогрузчика во время погрузочно-разгрузочных работ с контейнерами или другими тяжеловесными грузами со стороны задней части кузова предусматривают выносные опоры. В верхней части портала на поперечине монтируется каретка с крюком, поднимаемым и опускаемым при помощи гидравлического цилиндра и блочно-тросовой системы. Пульт управления краном расположен сбоку в задней части платформы автомобиля.

Автомобили-самопогрузчики с кранами А-853, А-870 предназначены для погрузки, перевозки и разгрузки универсальных контейнеров массой брутто 3,0 т.

На автомобиле-самопогрузчике модели А-853 портал крана устанавливается на платформе автомобиля с внешней стороны боковых бортов, для чего эти борта сдвинуты внутрь платформы на 120 мм. На поперечной (горизонтальной) балке портала подвешена грузовая каретка с крюковой обоймой. Перемещение каретки по балке обеспечивается за счет гидравлического цилиндра двойного действия, а вертикальный подъем груза за счет двух гидроцилиндров двойного действия с блоками на концах штоков, размещенных в стойках портала и блочно-тросовой системы. Поворот (качание) портала также обеспечивается двумя гидроцилиндрами двустороннего действия. Пульт управления краном расположен с левой стороны в задней части платформы АТС. Опорное устройство выполнено в виде двух домкратов. Кран может быть оснащен механическим захватом для контейнеров, позволяющим исключить ручной труд при выполнении погрузочно-разгрузочных операций.

Автомобиль-самопогрузчик с краном портального типа модели А-825 (рис. 7.6) отличается от вышерассмотренной модели не только базовым шасси, но и отсутствием бортовой платформы. Вместо этой платформы на АТС установлена специальная площадка для размещения портального кранового оборудования и контейнеров массой брутто до 1,25 т.

Рисунок 7.5- Автомобиль-самопогрузчик с портальной стрелой модели А-825

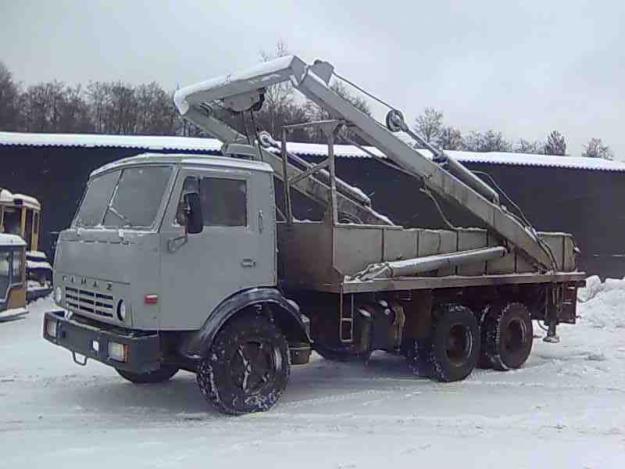

Автомобиль-самопогрузчик с порталом модели 5983 предназначен для погрузки, перевозки и разгрузки контейнеров массой брутто 5,0 т и других тяжеловесных грузов. В качестве базового приняты автомобили МАЗ-500 и КамАЗ-5320.
