Нормы устройства острых и тупых крестовин стрелочных переводов и глухих пересечений по ширине желобов для колеи 1520 мм

СОДЕРЖАНИЕ СТРЕЛОЧНЫХ ПЕРЕВОДОВ ПО ШАБЛОНУ И УРОВНЮ

Рис. 27 Места контрольных измерений ширины колеи на обыкновенных стрелочных переводах

А - 1520(+4;-2) в стыках рамных рельсов,

В - 1524(+4;-2) в начале остряков,

Г - 1520(+4;-2) в корне остряков на боковой путь,

Д - 1521(+4;-2) в корне остряков на прямой путь,

Е - 1520(+10;-2) в середине переводной кривой,

Ж - 1520(+3;-3) в конце переводной кривой,

З - 1520(+3;-3) передний стык крестовины

И - 1520(+3;-3) в сердечнике, где его ширина равна 40 мм.

К - 1520(+3;-3) задний стык за крестовиной

По уровню стрелочный перевод содержат, так же как и примыкающие к нему пути ( 6мм).

Приведенные размеры относятся к стр. переводу марки 1/11 типа Р65.

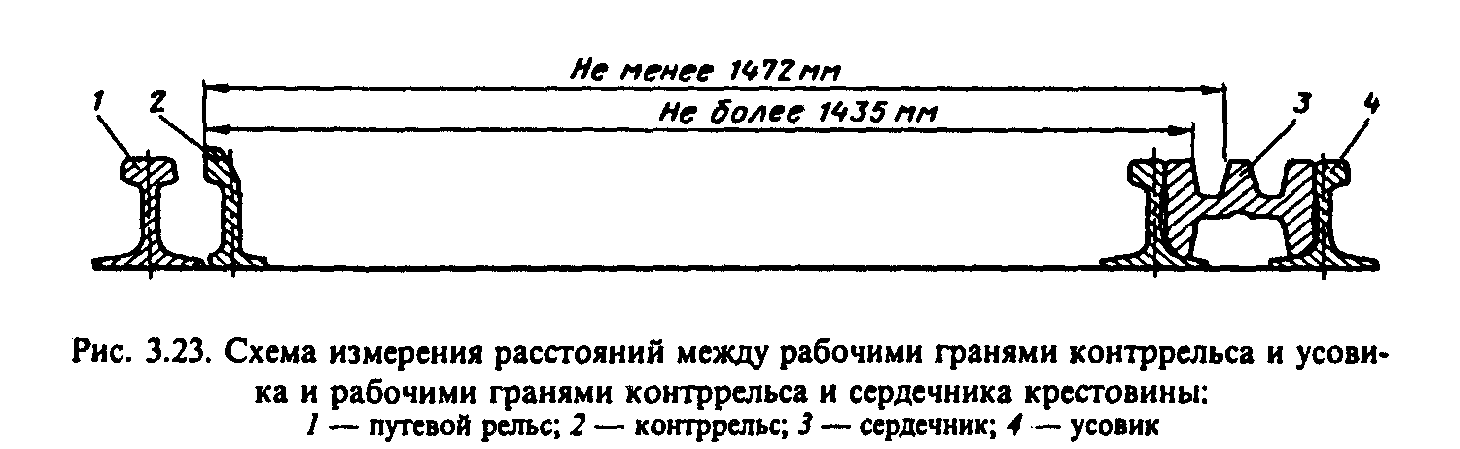

Рис. 28. Схема измерения расстояний между рабочими гранями

контррельса и усовика и рабочими гранями контррельса и сердечника крестовины (1 - путевой рельс, 2 - контррельс, 3 - сердечник, 4 - усовик)

Таблица 14

Тип стрелочного перевода и глухого пересечения	Марка крестовины	Ширина желобов, мм
В острой крестовине	На отводах усовиков и контррельсов острых и тупых крестовин	В тупой крестовине в прямой части между усовиком и сердечником и между сердечником и контррельсом (П)
В горле (О)	От сечения сердечника 20 мм до сечения 50 мм (П)	В прямой части контррельса (Р)	В конце отводов (С)	На входах (Т)
Р65, Р50	1/18, 1/11, 1/9, 1/6, 2/11, 2/9
Р65, Р50	2/6
ДОПУСКАЕМЫЕ ОТКЛОНЕНИЯ
По уширению	-
По сужению	-

Рис. 29. Места контрольных измерений ширины желобов в острых крестовинах и в контррельсах
