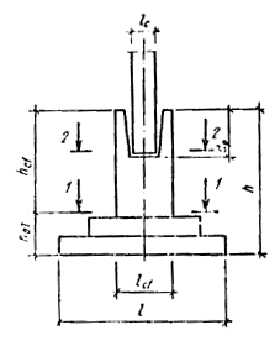

Черт. 20. Расчетные сечения бетонных и железобетонных подколонников

РАСЧЕТ ПОПЕРЕЧНЫХ СЕЧЕНИЙ ПОДКОЛОННИКА

2.34. Проверка прочности бетонных и железобетонных подколонников производится по двум сечениям по их высоте:

прямоугольного сечения в уровне плитной части (сечение 1-1, черт. 20);

коробчатого сечения стаканной части в уровне заделанного торца колонны (сечение 2-2, см. черт. 20).

2.35. Расчет прямоугольных сечений 1-1 производится на следующие величины расчетных усилий (вычисленных с учетом веса подколонника и нагрузок от опирающихся на него фундаментных балок): продольную силу N, изгибающие моменты М_x и М_y.

Расчет коробчатого сечения 2-2 производится на продольную силу N-N_c и изгибающие моменты М_x, М_y (в уровне заделанного торца колонны).

Величина продольной силы N_с принимается согласно указаниям п. 2.20.

2.36. В общем случае расчет прямоугольного сечения l-l производится на косое внецентренное сжатие. В связи со сложностью вычислений рекомендуется производить его с использованием стандартных программ на ЭВМ или с помощью графиков несущей способности (см. прил. 5) - для железобетонных сечений, по формулам прил. 4 - для бетонных сечений.

2.37. В случае, если величина приведенного момента в одном направлении составляет не более 0,1 момента в другом, меньший момент допускается не учитывать, и сечение рассчитывается как внецентренно сжатое в одной плоскости.

2.38. При вычислении изгибающих моментов для прямоугольного сечения 1-1 должен учитываться случайный эксцентриситет е_а, как для элементов статически определяемых конструкций в соответствии с указаниями п. 1.21 СНиП 2.03.01-84.

2.39. Для подколонников, находящихся в грунте, при соотношении h_cf / b_cf £ 6, а также подколонников с h_cf / b_cf £ 4 при отсутствии засыпки грунтом коэффициент h принимается равным 1. В остальных случаях величину коэффициента h следует определять в соответствии с пп. 3.6 и 3.24 СНиП 2.03.01-84. В этом случае расчетная длина подколонника принимается равной l_о = h_cf (при наличии засыпки), l_о = 1,2 h_cf (при отсутствии засыпки).

2.40. Для выявления необходимости расчетного армирования подколонника в зоне прямоугольного сечения первоначально производится проверка его прочности как внецентренно сжатого бетонного сечения согласно п. 3.5 СНиП 2.03.01-84.

Размеры сжатой зоны и ее площадь А_b для бетонных неармированных подколонников рекомендуется определять по формулам, приведенным в прил. 4 для четырех форм сжатой зоны в зависимости от величины эксцентриситетов.

Для форм сжатой зоны 1, 3 и 4 определяются размеры, площадь сечения сжатой зоны А_b и проверяется прочность бетона из условия N £ R_bА_b.

Для 2-й формы сжатия определяются размеры х и y и положение центра тяжести сжатойзоны с_хи с_y. Бетонное сечение удовлетворяет услиям прочности при выполнении условий: с_x > е_x, с_y > e_y.

При расчете бетонных подколонников по прочности расчетные сопротивления бетона следует принимать с необходимыми коэффициентами условий работы согласно табл. 15 СНиП 2.03.01-84 (для бетонных конструкций g_b9 = 0,9; при бетонировании подколонников в вертикальном положении при высоте слоя бетонирования более 1,5 м g_b3 = 0,85).

При выполнении бетонных подколонников должны быть выполнены конструктивные требования п. 4.23.

2.41. Проверка прочности прямоугольного железобетонного сечения 1-1 (см. черт. 20) при действии момента в одной плоскости производится по формулам (36)-(39) СНиП 2.03.01-84.

При расчете прочности прямоугольных сечений железобетонных подколонников сжатую арматуру рекомендуется не учитывать. В этом случае армирование подколонника выполняется в соответствии с п. 4.21.

Продольная арматура железобетонных подколонников должна быть подобрана с учетом требований по ширине раскрытия трещин (см. разд. 2).

2.42. Расчет коробчатых сечений 2-2 (см. черт. 20) производится как внецентренно сжатых железобетонных сечений на усилия, указанные в п. 2.35 без учета величин h, е_а.

Для коробчатых сечений стаканной части подколонника продольную арматуру допускается определять на действие условных изгибающих моментов М_k, М'_k без учета нормальной силы, раздельно для каждого направления изгиба.

Изгибающие моменты М_k, М'_k определяют от действующих сил относительно точек k, k' (черт. 21) поворота колонны. Моменты в плоскости х принимают равными:

при е_х ³ l_c / 2 M_kx = 0,8 (M_x + Q_xd_p - 0,5 N l_c); (58)

при l_c / 2 > e_x > l_c / 6 M_kx¢ = 0,3 M_x + Q_x d_p. (59)

Аналогично вычисляют изгибающие моменты М_ky, М_ky¢ с заменой M_x, Q_x, l_c соответственно на M_y, Q_y, b_c.

Черт. 21. Расчетная схема стаканной части подколонника
1 - горизонтальные сетки

2.43. При расчете железобетонных подколонников расчетные сопротивления бетона следует принимать с необходимыми коэффициентами условий работы (g_b2 = 1,1 или g_b2 = 0,9) в зависимости от характера учитываемых нагрузок (см. табл. 15 СНиП 2.03.01-84).

2.44. Поперечная арматура стаканной части подколонника, выполняемая в виде горизонтальных сварных сеток, определяется в сечении 1-1 (см. черт. 21) по расчету на условные изгибающие моменты М_k, М'_k, определяемые по формулам (58) и (59).

Площадь поперечной арматуры сеток (суммарная площадь стержней в одном направлении) определяется из уравнений:

, (60)

где А_si - площадь сечения всех стержней арматуры в одном направлении на i-м уровне;

z_i - привязка сеток поперечной арматуры к торцу колонны.

2.45. При одинаковых диаметрах стержней арматуры сеток и одинаковой марке стали площадь сечения рабочей арматуры сварной сетки равна:

при е ³ l_c / 2 A_sx = M_kx / R_s ; (61)

при l_c / 2 > c > l_c / 6 A_sx = M¢_kx / R_s . (62)

Аналогично определяется арматура А_sy от изгибающих моментов М_ky, М_ky¢.

2.46. В случае действия продольной силы в пределах ядра сечения (е £ l_c / 6, e £ b_c / 6) поперечное армирование подколонника назначается конструктивно.
