Армирование фундаментов

Черт. 26. Детали анкеровки рабочей арматуры

а - анкеровка дополнительным стержнем; б - анкеровка шайбой

При этом шайбы должны рассчитываться на усилие, равное

N = 15d_an R_s A_s / l_a / (111)

4.11. Глубину заделки двухветвевых колонн необходимо проверять также по анкеровке растянутой ветви колонны в стакане фундамента.

Глубину заделки растянутой ветви двухветвевой колонны в стакане необходимо проверять по плоскостям контакта бетона замоноличивания:

с бетонной поверхностью стакана — по формуле

d_c ³ N_p / {[2 (l_d + 0,1) + h_c¢ - b_c¢] R_an¢}; (112)

с бетонной поверхностью ветви колонны — по формуле

d_c ³ N_p / 2 (b_c¢ + h_c¢) R_an¢¢. (113)

В формулах (112), (113):

d_c - глубина заделки двухветвевой колонны, м;

N_p - усилие растяжения в ветви колонны, тс;

h_c¢, b_c¢ - размеры сечения растянутой ветви, м;

R_an¢, R_an¢¢ - величина сцепления бетона, принимаемая по табл. 7, тс/м².

Таблица 7

Опалубка	Величина сцепления по плоскостям контакта бетона замоноличивания с бетоном
	стенок стакана Ran¢	ветви колонны Ran¢¢
Деревянная	0,35 Rbt	0,40 Rbt
Металлическая	0,18 Rbt	0,20 Rbt

П р и м е ч а н и е. Величина R_bt относится к бетону замоноличивания.

4.12. Минимальную толщину стенок неармированного стакана поверху следует принимать не менее 0,75 высоты верхней ступени (подколонника) фундамента или 0,75 глубины стакана d_p и не менее 200 мм.

В фундаментах с армированной стаканной частью толщина стенок стакана определяется расчетом по пп. 2.34, 2.35 и принимается не менее величин, указанных в табл. 8.

Таблица 8

	Толщина стенок стакана t, мм
Направление усилия	колонны прямоугольного сечения с эксцентриситетом продольной силы	двухветве­вой колонны
	e0 £ 2lc	e0 > 2lc
В плоскости изгибающего момента	0,2 lc, но не менее 150	0,3 lc, но не менее 150	0,2 ld, но не менее 150
Из плоскости изгибающего момента

4.13. Толщину дна стакана фундаментов следует принимать не менее 200 мм.

4.14. Для опирания фундаментных балок на фундаментах следует предусматривать столбчатые набетонки, которые выполняются на готовом фундаменте. Крепление набетонок к фундаменту рекомендуется осуществлять за счет сцепления бетона с предварительно подготовленной поверхностью бетона фундамента (насечки) или приваркой анкеров к закладным изделиям, или с помощью выпусков арматуры, предусмотренных в теле фундамента (при отношении высоты набетонки к ее меньшему размеру в плане ³ 15).

4.15. Армирование подошвы фундаментов следует производить сварными сетками но серии 1.410-3 и ГОСТ 23279-84.

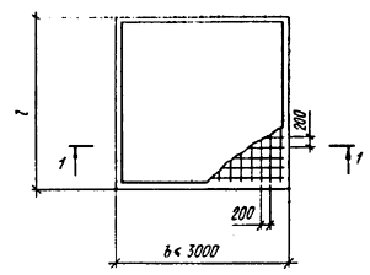

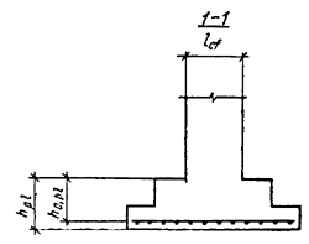

4.16. В случае, когда меньшая из сторон подошвы в фундаменте имеет размер b £ 3 м, следует применять сетки с рабочей арматурой в двух направлениях (черт. 27, а).

При b > 3 м применяются отдельные сетки с рабочей арматурой в одном направлении, укладываемые в двух плоскостях. При этом рабочая арматура, параллельная бóльшей стороне подошвы l, укладывается снизу. Сетки в каждой из плоскостей укладываются без нахлестки с расстоянием между крайними стержнями не более 200 мм (черт. 27, б).
