Вправа 4

Вправа№1.

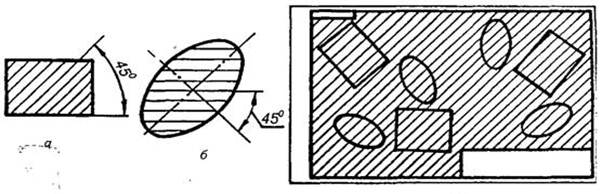

Заштрихуйте приведені фігури, відстань між лініями штриховки приблизно 3мм.

Рис.1

Вправа №2

Виконайте вправу на проведення різних типів ліній у квадраті із стороною 120мм. Відстань між лініями 10мм, а між лініями штриховки 3мм.

Рис.2.

Модуль 1. ОФОРМЛЕННЯ КРЕСЛЕНЬ. ГЕОМЕТРИЧНІ ПОБУДОВИ

Т1.2. ОФОРМЛЕННЯ КРЕСЛЕНЬ

На рисунку 3 показано зображення предметів. На них цифра­ми позначено різні лінії. Складіть таблицю за наведеним зразком і заповніть її:

№ лінії на креслен-ні	Назва	Призначення	Товщина по відношенню до товщини суцільної товстої лінії

Рис.3.

Накресліть наступні лінії:

· суцільну товсту,

· суцільну тонку,

· штрихову,

· штрих пунктирну,

· розімкнену,

· хвилясту,

· суцільну із ізломами.

Лінії провести горизонтально, відстань між ними 5мм, довжина 70мм.
