Разработка структурной схемы и выбор СИТ

Разработка измерителя уровня жидкости

В основу структурной схемы разрабатываемого прибора возьмем блок – схему, изображенную на рисунке 3.1.1.

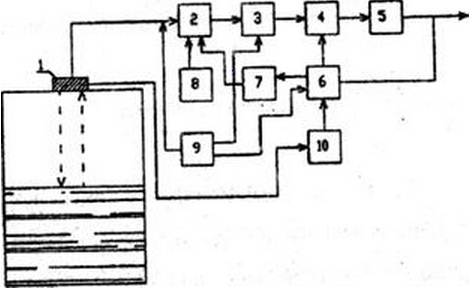

Рисунок 3.1 – Структурная схема

Общая структура волнового радарного уровнемера включает: излучатель сигнала 1, генератор электрических импульсов 9, усилитель-формирователь 2, схему измерения времени 3, ячейку сравнения 4, усилитель 5, элемент обратной связи 6, блок температурной компенсации 10, помехозащищающее устройство 7, блок контроля работоспособности схемы 8. Генератор вырабатывает микроволновые наносекундные радарные импульсы малой мощности направляются вниз по зонду, погруженному в технологическую среду. Когда радарный импульс достигает среды с другим коэффициентом диэлектрической проницаемости, часть энергии импульса отражается в обратном направлении. Разница во времени между моментом передачи радарного импульса и моментом приема эхосигнала пропорциональна расстоянию, согласно которому рассчитывается уровень жидкости. Интенсивность отраженного эхосигнала зависит от диэлектрической проницаемости среды. Чем выше коэффициент диэлектрической проницаемости, тем выше интенсивность отраженного сигнала. Волноводная технология имеет ряд преимуществ по сравнению с другими методами измерений уровня, поскольку радарные импульсы практически невосприимчивы к составу среды, атмосфере резервуара, температуре и давлению.
