Плуги спеціального призначення

Фронтальні плуги призначені для гладкої оранки без гребенів і розгінних борозен з обертанням скиб на 180° та укладання їх у власні борозни. Глибина оранки - до 30 см.

Робочими органами фронтальних плугів є лемішно-полицеві корпуси лівого та правого обертання, лістерні корпуси і заплужники. Розрізують скиби у вертикальній площині дисковими ножами.

Фронтальний плуг ПФН-2 складається з рами, корпусів лівого, правого і лістерного, двох заплужників, дискових ножів, опорних коліс із гвинто­вими механізмами, опорно-вирівнювального і начіпного пристроїв.

Під час роботи плуга дискові ножі і ножі стояків заплужників розрізу­ють ґрунт у поздовжньо-вертикальному напрямку, утворюючи чотири від­різаних скиби. Корпуси підрізують ці скиби і повертають їх назустріч одна одній, а потім на них діють заплужники, і скиби повертаються на 145-150°. Далі вони опускаються на дно борозни під дією сил тяжіння.

Ширина захвату плуга - 2,25 м. Робоча швидкість - 6-10 км/год.

Плуги-розпушувачі ПРПВ-5-50 і ПРПВ-8-50 начіпні призначені для основ­ного безполицевого обробітку ґрунту та поглиблення орного шару до 40 см.

Робочими органами плугів є розпушувальний безполицевий корпус 4 (рис. 1.17, а) та підпружинений дисковий рифлений ніж 3, розміщений перед розпушувальним корпусом.

Плуг ПРПВ-5-50 має п'ять таких комплектів (корпусів з диском). Від­стань між корпусами по ширині плуга — 500 мм. Діаметр дискового ножа — 435 мм.

При роботі плуга ПРПВ-5-50 дисковий ніж 3 розрізує ґрунт у вертика­льній площині, а корпус 4 підрізує шар ґрунту, піднімає його, згинає і розтягує в поздовжньому та поперечному напрямках. Інтенсивне розпу­щення ґрунту відбувається під дією в основному розтягувального зусилля.

При обробітку плугом стерньових фонів на поверхні поля залишається до 85% стерні.

Стояки корпусів плуга обладнані запобіжними пристроями (болтами, що працюють на зріз), які запобігають поломкам плуга.

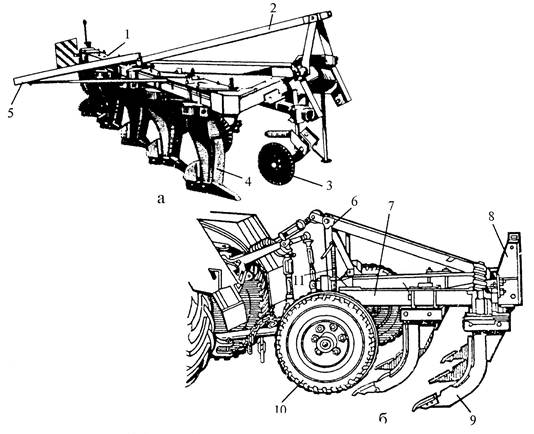

Рис. 1.17. Плуг-розпушувач ПРПВ-5-50 (а) і плуг-глибокорозпушувач чизельний ПЧ-2,5 (б):

1 і 7 - рами; 2 і 6 - начіпки; 3 - дисковий ніж; 4 - робочий орган; 5 - начіпка для борін; 8 - кронштейн для кріплення пристрою ПСТ-2,5; 9 - лапа; 10 - опорне колесо; 11 - гвинтовий механізм

Ширина захвату плугів ПРПВ-8-50 і ПРПВ-5-50 відповідно 4 і 2,5 м. Робо­ча швидкість - до 10 км/год. Продуктивність відповідно до 3,2 і до 2,2 га/год.

Чизельні плуги ПЧ-2,5 і ПЧ-4,5 призначені для розпушення ґрунту з либленням орного шару, безполицевого обробітку ґрунту та для гли­бокого розпушення схилів.

Робочими органами плугів є стрілчасті і долотоподібні лапи. Розміщують їх на рамі з кроком 40 і 50 см. Глибина обробітку стрілчастими лапа-20-30 см, а долотоподібними - 30-45 см.

Плуг ПЧ-2,5 (рис. 1.17, б) складається з п'яти робочих органів 9, рами 7 з начіпним пристроєм 6, двох опорних коліс 10 та підставок. На рамі плуга можуть встановлюватись долотоподібні або стрілчасті лапи. Робочі органи розміщені у два ряди. При роботі плуга долото розпушувача ши­риною 70 мм підрізує і піднімає вгору шар ґрунту, а стояк та обтічники розсувають його і розпушують.

Стрілчасті лапи мають ширину захвату 270 мм. Встановлюють їх для підрізування бур'янів та більш інтенсивного розпушування ґрунту. Глиби­ну обробітку регулюють гвинтовими механізмами 11 опорних коліс.

Ширина захвату плуга - 2,5 м. Робоча швидкість - 5-8 км/год. Агрега­тують із тракторами класу 3. Продуктивність - до 2,0 га/год.

Плуг ПЧ-4,5 має такі ж самі робочі органи, як і ПЧ-2,5. На рамі плуга встановлюють дев'ять або одинадцять розпушувачів з кроком 40 або 50 см по ширині плуга.

Ширина захвату - 4,5 м. Робоча швидкість - до 8 км/год. Агрегатують плуг із тракторами класу 5.

Ротаційні плуги застосовують для обробітку важких і перезволожених ґрунтів. Робочий орган такого плуга являє собою барабан із загнутими Г-подібними ножами. Ножі закріплені на дисках через 90° і горизонтальні леза їх спрямовані один до одного. Барабан встановлений горизонтально і приводиться в рух від ВВП трактора.

Над барабаном розміщений кожух. До задньої частини кожуха прикріп­лений відбивач з лопаткою. Під час роботи плуга барабан обертається з частотою 40-50 об/хв за напрямком руху агрегату і ножами відрізує клино­подібні скиби ґрунту. Ножі підходять до лопаток-відбивачів, які знімають скиби з полок ножів і спрямовують їх на поле. Скиби укладаються на полі з перевертанням верхньої частини вниз.

Подача на ніж становить до 25 см.

Начіпні плуги для кам'янистих ґрунтів ПГП-3-40А і ПГП-7-40 облад­нані гідропневматичними запобіжниками і проводять оранку засмічених камінням ґрунтів з питомим опором до 0,1 МПа.

Плуг ПГП-3-40А складається з трьох корпусів 7 з кутознімачами 12 (рис. 1.18), рами 5, начіпного пристрою, гідрозапобіжного механізму кор­пусів, опорного колеса 6.

На рамі плуга встановлені напівгвинтові корпуси шириною захвату 40 см.

Кожний корпус плуга шарнірне приєднаний до кронштейна рами 5 і з'єднаний з гідроциліндром запобіжного пристрою.

Гідроциліндри з'єднані з маслопроводом 2 і з пневмогідроакумулято-ром (ПГА) 4.

При роботі плуга усі корпуси 7 утримуються на заданій глибині тис­ком газу у верхній частині пневмогідроакумулятора 4. При зустрічі з перешкодою корпус виглиблюється і переміщує поршень гідроциліндра. Масло витісняється із нього і по маслопроводу 2 надходить в ПГА, пере­міщуючи поршень 9 вгору. При цьому газ стискається. В ПГА акумулю­ється додаткова енергія.

Після проходу корпусом перешкоди опір зменшується, і під дією тиску газу корпус переміщується штоком циліндра у нижнє положення.

Робочий тиск у гідросистемі - до 11 МПа.

Агрегатують плуг з тракторами класу 1,4. Ширина захвату - 1,2 м. Глибина обробітку - до 27 см. Робоча швидкість - до 10 км/год. Продук­тивність - 0,8-0,9 га/год.

Плуги триярусні ПТН-40 і ПТН-3-40А призначені для основного обро­бітку малородючих підзолистих і солонцевих ґрунтів. Вони можуть викори­стовуватись для дво- і триярусної оранки.

Плуг триярусний ПТН-40 має передній 3 (рис. 1.19, а), середній 5 і задній 6 корпуси, чересловий ніж 2, раму 1, опорне колесо з гвинтовим механізмом 7 та начіпний пристрій 8.

Іередній верхній корпус 3 - культурного типу з подовженою полицею. Редній нижній корпус 5 має конічну поверхню. Задній третій корпус 6 (культурного типу) займає середнє за висотою, проміжне положення. Аг­регатують плуг з трактором класу 3.

Рис. 1.18. Начіпний плуг ПГП-3-40А (а) і схема гідропневматичного запобіжного пристрою (б):

1 - гідроциліндр; 2 — маслопровід; 3 — манометр; 4 - пневмогідравлічний акумулятор; 5 - рама; 6 - опорне колесо; 7 — корпус плуга; 8 — газова камера; 9 - поршень; 10 - вентиль; 11 - зворотний клапан; 12 - кутознімач

При роботі плуга (рис. 1.19, б) передній корпус 3 підрізує верхній шар ґрунту, обертає його та укладає на третій шар. Другий корпус 5 зміщений праворуч на ширину захвату плуга. Він підрізує третій шар, на якому розміщений верхній перевернутий родючий шар, піднімає ці шари вгору і укладає на другий перевернутий шар, що утворився при роботі третього корпуса під час попереднього проходу плуга.

Третій задній корпус 6 підрізує другий шар ґрунту, перевертає його й укладає на дно борозни.

Рис. 1.19. Плуг триярусний начіпний ПТН-40 (а) і схема переміщення скиб (б) при триярусній оранці: - рама; 2 - чересловий ніж; 3 - передній корпус; 4 - причіп для борін; середній корпус; 6 - задній корпус; 7 - гвинтовий механізм опорного колеса; 8 - начіпний пристрій; 9 — опорне колесо.

Для проведення плугом двоярусної оранки задній корпус 6 піднімають. Двоярусну оранку проводять шляхом переміщення та переобладнання на рамі переднього 3 і середнього 5 корпусів.

Для оранки солонцевих ґрунтів на плузі встановлюють передній корпус із подовженою полицею, а за ним - другий, з укороченою полицею. Передній корпус підрізує верхній шар, перевертає його й укладає на дно борозни. Дру­гий корпус підрізує нижні шари, переміщує їх і змішує з верхнім шаром.

Якщо проводять плантажну оранку, то на плузі встановлюють передній корпус із культурною полицею, а за ним другий корпус з конічною.

Передній корпус підрізує верхній шар, перевертає його і подає на дно борозни. Другий корпус підрізує нижній шар й укладає на верхній.

Для обробітку ґрунту з безструктурним верхнім шаром передній корпус із культурною полицею закріплюють на місці третього корпуса, а другий корпус залишається на місці. При роботі плуга другий корпус підрізує нижні шари ґрунту, піднімає їх й укладає на верхній шар, переміщений заднім корпусом на дно борозни при попередньому проході агрегату. Ширина захвату плуга -40 см. Глибина обробітку - до 40 см. Продуктивність - до 0,18 га/год.

Плуг ПТН-3-40А начіпний призначений для оранки солонцевих і дерно­во-підзолистих ґрунтів. Агрегатують його з тракторами класу 5.

Плуг укомплектований культурними корпусами верхнього ярусу, швид­кісними для другого і третього шарів, розпушувачами та чересловим но­жем. Рама плуга спирається на два опорних колеса.

При роботі плуга корпуси верхнього шару підрізують гумусний горизонт на глибину 10-25 см, обертають його та укладають на розпушені і переміша­ні другий і третій шари, які утворились при роботі попередніх корпусів.

Розпушувально-підрізувальні лапи підрізують і розпушують солонцеві горизонти на глибині 30-35 см.

Корпуси другого і третього шарів підрізують підсолонцеві горизонти на глибину 40-45 см, розпушують їх та перемішують з підрізаними роз­пушувачами солонцевими горизонтами.

Ширина захвату плуга - 1,35 м. Робоча швидкість - до 9 км/год. Про­дуктивність - до 1,2 га/год.

Садові плуги призначені для оранки в міжряддях садів. Особливістю їх конструкцій є наявність секторного пристрою для зміщення плуга вбік відносно трактора. Садові плуги здебільшого причіпні.

Плуг садовий ПС-4-ЗОА причіпний складається із чотирьох корпусів з передплужниками, дискового ножа, польового, борозенного і заднього коліс, рами, причіпного пристрою, механізмів заднього колеса і підніман­ня плуга, причіпки для борін і гідропривода.

Плуг можна використовувати в трикорпусному варіанті, змістивши заднє колесо вперед по рамі. Колесо підвищує стійкість руху плуга.

Плуг має спеціальний секторний причіпний пристрій. До нього вхо­дить телескопічна тяга, сектор, поперечна плита з отворами і заскочки. Сектор з'єднаний з рамою шарнірно та утримується циліндром, а плита закріплена на тракторі. Плуг можна переміщувати в лівий чи правий бік відносно трактора шляхом зміщення тяги по сектору і плиті. Величину зміщення вибирають відповідно до умов роботи (розміру крони, ширини міжряддя тощо). Максимальне зміщення плуга - до 2,7 м.

При зміщенні плуга заднє колесо встановлюють з поворотом на 8° у бік зміщення. Плуг переводять з робочого положення в транспортне гідро­циліндром. Оранку проводять усклад або врозгін.

Глибину оранки (до 25 см) регулюють болтами опорно-ходових коліс. Під кронами дерев вона повинна становити до 15 см. Проводять її без передплужників і дискового ножа.

Ширина захвату плуга - 0,9-1,2 м, робоча швидкість - 4,4-7,8 км/год.

Агрегатують плуг із тракторами ДТ-75М, ДТ-75В, Т-70С і Т-70В.

Плантажні плуги ППН-40 і ППН-50 застосовують для оранки ґрунтів під сади та виноградники. Вони однокорпусні з передплужниками. На корпусі встановлюють видовжені полиці циліндричного типу. Лемеші монтують трапецеподібні з долотом, а польові дошки - з розширювачем. Корпуси забезпечують глибину оранки до 40-60 см.

Плуг плантажний ППН-40 (рис. 1.20) проводить оранку ґрунтів під ягідники, розсадники та лісові насадження.

Основними складальними одиницями плуга є корпус 7 з долотом 6, передплужник 3, дисковий 1 і чересловий 4 ножі, опорне колесо з гвинто­вим механізмом 11 та рама 10 з начіпним пристроєм. Агрегатують плуг із трактором класу 3.

Ширина захвату корпуса плуга - 40 см, а передплужника - 27 см. Глибина оранки - до 45 см. Робоча швидкість - до 5,8 км/год. Продуктив­ність - до 0,23 га/год.

Плуг плантажний ППН-50 має аналогічну будову. Він складається з корпуса, передплужника, опорного колеса з гвинтовим механізмом, рами і начіпного пристрою.

На передплужнику встановлена полиця культурного типу, а до його лемеша приварене долото.

Плуг застосовують для глибокої оранки під сади, виноградники і лісові насадження. Агрегатують його з тракторами Т-130, Т-130МСГ. Ширина захвату плуга - 50 см. Глибина оранки - до 60 см. Робоча швидкість - до 2-3 км/год. Продуктивність - 0,21 га/год.

Рис. 1.20. Плуг плантажний ППН-40:

1 - дисковий ніж; 2 - підніжка; 3 - передплужник; 4 - чересловий ніж; 5 - опорне колесо; 6 — долото; 7 — корпус; 8 — польова дошка; 9 — причіп для борін; 10 -рама; 11 - гвинт опорного колеса; 12 - начіпка; 13 - палець

Чагарниково-болотні плуги застосовують для первинної оранки осуше­них, освоєних або цілинних земель.

Вони однокорпусні з напівгвинтовими полицями, обладнані змінними лемешами та ножами (дискового типу, череслового або плоского з опор­ною лижою).

Дисковим ножем комплектують плуг для роботи на торф'яних і розпу­шених ґрунтах.

Чересловий ніж монтують на плузі для оранки мінеральних заболоче­них земель при наявності у ґрунті каміння, кореневищ тощо.

Плоский ніж використовують для оранки заболочених ґрунтів з неве­ликими чагарниками. На корпусі встановлюють польову дошку з розши­рювачем для підвищення стійкості ходу плуга.

Начіпний плуг ПБН-75 (рис. 1.21) призначений для оранки освоєних (осушених) земель з чагарниками висотою до 2 м.

Він складається з опорного колеса 10 з гвинтовим механізмом 8, корпуса, комплекту ножів, рами 7 і начіпного пристрою 9. До комплекту ножів вхо-Іять: дисковий діаметром 800 мм, чересловий і плоский з опорною лижою. Корпус плуга має два змінних долотоподібних лемеша 2. Один леміш з план­кою (долотом) використовують для роботи з дисковим ножем, а другий - із привареним пальцем - з чересловим або плоским ножем. На корпусі встанов­лена напівгвинтова полиця 5 з пером 4 і польова дошка 3 з розширювачем 6.

Рама плуга зварена із брусів прямокутного перерізу. У передній верхній частині вона має начіпний пристрій 9.

Глибину оранки регулюють гвинтовим механізмом опорного колеса. Ширина захвату плуга - 0,75 м. Глибина оранки - до 35 см. Продуктив­ність - до 0,35 га/год. Агрегатують із тракторами ДТ-75Н, ДТ-75Б.

Плуг ПКБ-75 причіпний застосовують для оранки торф'яних і заболо­чених земель з чагарниками висотою до 2 м.

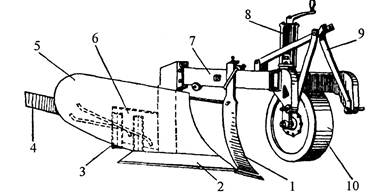

Рис. 1.21. Плуг чагарниково-болотний ПБН-75:

1 — ніж чересловий; 2 - леміш; 3 — польова дошка; 4 — перо; 5 — полиця; 6 — розширювач; 7 - рама; 8 — гвинтовий механізм; 9 — начіпний пристрій;

10 — опорне колесо

Рама спирається на три опорних колеса. Агрегатують плуг із трактора­ми ДТ-75Н, ДТ-75Б.

Корпус плуга складається із напівгвинтової полиці, змінного лемеша з долотом або планкою та польової дошки з розширювачем. Ширина захва­ту корпуса - 75 см.

Глибину оранки (до 35 см) регулюють гвинтовим механізмом польово­го колеса. Робоча швидкість плуга - до 4,5 км/год.

Начіпний плуг ПБН-100А використовують для первинної оранки освоє­них, осушених земель із чагарниками висотою до 4 м.

Плуг укомплектований напівгвинтовим корпусом, чересловим і плос­ким з опорною лижою ножами. Полиця має регулювальне перо. На польовій дошці змонтований розширювач для підвищення стійкості ходу плуга.

Ширина захвату –1,5 м. Глибина оранки - до 45 см. Робоча швидкість -2,3-3,1 км/год.

Плуги болотні ПБН-3-50 і ПБН-6-50 призначені для оранки окультуре­них торф'яних ґрунтів, заболочених мінеральних земель, луків тощо.

Основними складальними одиницями плуга ПБН-3-50 є три корпуси, дискові ножі, рама з начіпним пристроєм та опорне колесо з гвинтовим механізмом.

На корпусі встановлені напівгвинтова полиця і леміш з долотом, а пе-рєд кожним корпусом - дисковий ніж.

Злуг агрегатують із тракторами класу 3. Ширина захвату плуга -1,5м. Глибина оранки - до 35 см. Робоча швидкість - 5-7,3 км/год.
