Культиватори для суцільного обробітку ґрунту

Культиватори КПС-4 (КП-4), КСП-4, КПСН(П)-4 і КПС-8 (КПН-8) при­значені для суцільного обробітку парів, передпосівного обробітку ґрунту з одночасним боронуванням. Культиватор КПС-4 складається з рами 2 (рис. 1.41, а, б і в), довгих та коротких гряділів 15, двох опорних пневматичних коліс 3 з гвинтовими механізмами, пристосування для навішування борін, причіпного пристрою 1 та гідроциліндра 9.

Гряділі шарнірне з'єднані з переднім брусом рами. У задній частині кожного гряді ля змонтований тримач 12 з болтом 13, за допомогою якого і кріпиться лапа до гряділя. У верхній частині гряділя над робочим орга ном встановлена штанга з пружиною 11, яка забезпечує стійкість ходу лап у ґрунті.

Культиватор комплектують універсальними стрілчастими лапами з шириною захвату 270 і 330 мм та розпушувальними лапами з пружинни­ми стояками (рис. 1.26, в і г). Стрілчасті лапи розміщені в шаховому порядку у двох поперечних рядах. Лапи переднього ряду мають ширину 270 мм, а заднього - 330 мм.

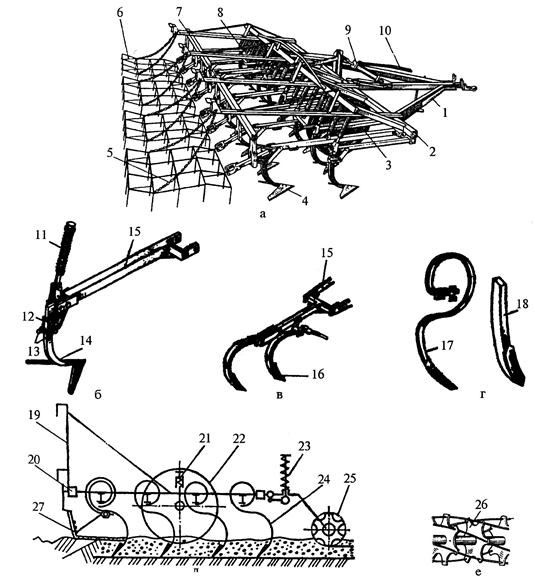

Рис. 1.41. Культиватори для суцільного обробітку ґрунту: а — КПС-4; б і в — робочі секції; г — розпушувальні лапи; д — КІПП-8; е — роторна борінка;

1 - сниця; 2 і 20 - рами; 3 і 22 - опорні колеса; 4 і 14 - стрілчасті лапи; 5 - ланцюг; 6 - борона зубова; 7 - пристрій для начіпки борін; 8 і 23 – натискні штанги; 9 - гідроциліндр; 10 -рукав високого тиску; 11 - пружина штанги; 12 — тримач; 13 - болт; 15 — гряділь; 16, 17 і 18 -розпушувальні лапи; 19 - начіпка; 21 — регулятор глибини; 24 — 8-подібний зуб; 25 – роторна борінка; 26 — диск; 27 - вирівнювальний брус

Кінці різальних кромок задніх лап перекривають з кожного боку кромки передніх лап на 40-50 мм. Це забезпечує повне підрізування бур'янів. Якщо проводять обробіток дуже засмічених полів, то на коротких і на довгих гряділях встановлюють лапи шириною захвату 330 мм. Для повного підрізування бур'янів лапи повинні бути гострими.

Якщо на культиваторі встановлюють розпушувальні лапи, то розміщу, ють їх у трьох поперечних рядах. Причому на коротких гряділях монту­ють по одній лапі, а на довгих за допомогою подвоєних тримачів - по дві, що забезпечує відстань між серединами суміжних лап 167 мм. Ширина захвату культиватора -4м. Агрегатують з тракторами класу 1,4. Робоча швидкість - до 12 км/год. Продуктивність - до 4,8 га/год.

Регулювання. Глибину культивації змінюють за допомогою гвинтових механізмів опорних коліс. Кут входження стрілчастої лапи у ґрунт регу­люють болтом тримача гряділя. Для роботи на легких ґрунтах і малої глибини культивації лапи встановлюють так, щоб їх різальні кромки тор­кались поверхні майданчика. За важких умов роботи (важкі і тверді ґрунти, велика глибина обробітку) лапи нахиляють вперед на 2-3°. Стій­кість ходу лап регулюють стисканням пружин натискних штанг гряділів. На твердих і засмічених ґрунтах стискання пружин збільшують перемі­щенням упору вгору. Сила стискання пружин усіх штанг повинна бути однаковою.

Культиватори КШУ-12, КІПУ-8 і КПІУ-4 призначені для суцільного, передпосівного обробітку ґрунту на глибину до 12 см.

Культиватор широкозахватний КШУ-12 причіпний і складається із центральної, двох середніх і двох крайніх секцій, шести опорних пневма­тичних коліс, універсальних стрілчастих або розпушувальних лап, вирівню-вального пристрою у вигляді пружинних борінок або котків пруткового типу, гідроциліндрів, причіпного пристрою та підвісок робочих органів.

Центральна, середні і крайні секції з'єднані між собою Іпарнірно. Центральна секція встановлена на здвоєні колеса, а крайні секції мають по одному опорному колесу.

На секціях встановлюють універсальні стрілчасті лапи шириною за­хвату 330 мм, які розміщують у три поперечні ряди, або розпушувальні лапи на пружинних стояках. Крім того, культиватор обладнують пру­жинною бороною або прутковим котком.

При транспортуванні культиватора крайні і середні секції повертають за допомогою гідроциліндрів і розміщують вертикально.

Глибину ходу лап регулюють гвинтовим механізмом опорних коліс та переміщенням стояків лап у тримачах.

Ширина захвату культиватора - 10 і 12 м. Глибина обробітку - 6-12 см.

Агрегатують із тракторами Т-150, Т-150К, ДТ-175С та ін.

Культиватори КІПП-8 і КРК-9 призначені для суцільного передпосівно­го обробітку ґрунту після оранки під посів зернових і технічних культур. За один прохід культиватори виконують вирівнювання, розпушування на глибину до 15 см і рівномірне ущільнення поверхневого шару ґрунту.

Культиватор КШП-8 застосовують для розпушення ґрунту, закриття вологи, знищення бур'янів, обробітку ґрунтів, засмічених камінням.

КШП-8 начіпний, шарнірно-секційний. На культиваторі встановлені розпушувальні лапи на пружинних стояках. Лапи встановлені в чотири ряди (рис. 1.41, д). Культиватор обладнують вирівнювальним брусом 27, прутковими борінками (котками) 25 або зубовими боронами. Зубові боро­ни встановлюють при роботі на вологих і важких ґрунтах.

Культиватор обладнаний механізмами піднімання бокових секцій (пе­реведення у транспортне положення) і регулювання глибини обробітку. Секційне використання його дозволяє отримувати ширину захвату 3,6, 6,0 і 8,4 м при глибині обробітку 4-12 см.

Робоча швидкість культиватора - 7-12 км/год. Продуктивність - до 10 га/год.

Культиватор КПЗ-9,7 причіпний і застосовують його для закриття во­логи та передпосівного обробітку ґрунту під зернові й технічні культури.

Він складається із центральної і двох бокових секцій та причіпного пристрою.

Культиватор обладнаний розпушувальними лапами на пружинних стоя­ках, вирівнювальними дошками, роторними борінками, гідрофікованим ме­ханізмом переведення в транспортне положення, опорними і транспортними пневматичними колесами та механізмом регулювання глибини культивації.

При роботі культиватора вирівнювальні дошки планують поверхню поля, вирівнюють її, лапи на пружинних стояках розпушують ґрунт на глибину До 12 см, а роторні борони розбивають грудки, зарівнюють борозни від про­ходу робочих органів, частково ущільнюють і вирівнюють поверхню поля.

Агрегатують з тракторами класу 3.

Глибину обробітку регулюють гвинтовим механізмом причіпного при­строю. Ширина захвату - 9,7 м. Робоча швидкість - до 10 км/год. Продук­тивність - до 5 га/год.

Культиватори КГП-3,6, КГ-8 і КГП-8,4 призначені для суцільного, пе­редпосівного обробітку ґрунту на глибину до 12 см.

Культиватор КГ-8 причіпний. Він складається з центральної секції 2 (рис. 1.42) і двох бокових 3 і 5, які переводять із робочого положення у транспортне вертикальне двома гідроциліндрами. Центральна секція має Два опорних пневматичних колеса 9, а бокові - по одному металевому

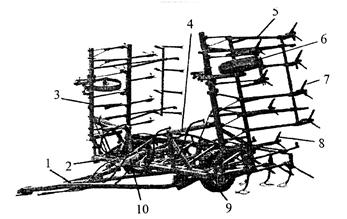

Рис. 1.42. Культиватор КГ-8:

1 - причіпний пристрій; 2 - центральна секція; 3 - права бокова секція; 4 і 10 - гідроциліндри; 5 — ліва бокова секція; 6 - опорне колесо бокової секції; 7 і 8 - стрілчасті лапи; 9 — опорне пневматичне колесо центральної секції

Робочі органи культиватора - стрілчасті лапи 7 і 8, що розміщені у два ряди. Ширина захвату культиватора -8м. Центральну секцію перево­дять у транспортне положення гідроциліндром 10. Агрегатують культи­ватор з тракторами класу 3. Продуктивність - до 9,6 га/год.

Культиватор КГП-8,4 - багатоопераційний, начіпний. Агрегатують його з тракторами класу 3. Робочі органи - розпушувальні лапи на пружин­них стояках. У передній частині рами є вирівнювальний брус. До задньо­го бруса рами приєднують котки. Глибина обробітку - 4-12 см. Ширина захвату культиватора - 8,4 м. Продуктивність - до 8,4 га/год.

Культиватори КРУ-3,7, КН-7,2 і КГС-8М призначені для суцільного обро­бітку ґрунту, парів, передпосівного обробітку ґрунту з питомим опором до 0,09 МПа і твердістю до 3,5 МПа. Робочі органи культиваторів - стрілчасті лапи, шириною захвату 340 мм, які розміщені у три ряди в шаховому порядку. Стояки робочих органів кріпляться безпосередньо до рами і вони підпружинені. Завдяки цьому при русі відбувається коливання лап у ґрунті, що підвищує ступінь розпушення і самоочищення їх від бур'янів і рослин­них решток, а також сприяє забезпеченню заданої глибини обробітку.

Культиватор-розпушувач універсальний КРУ-3,7 складається з рами 6 (рис. 1.43), 14 стрілчастих лап 1 і 3, що встановлені у три ряди і з пере­криттям, двох опорних пневматичних коліс 2, гідроциліндра, механізму регулювання глибини ходу лап і причіпного пристрою. Ширина захвату стрілчастих лап - 340 мм. Глибину обробітку до 16 см регулюють перемі­щенням упора й гайки на штоці гідроциліндра. Ширина захвату культи­ватора - 3,7 м. Робоча швидкість - 7-10 км/год. Продуктивність - 2,6-3,7 га/год. Агрегатують з тракторами класу 3.

Культиватор КН-7,2 складається з центральної секції і двох бокових. У транспортне вертикальне положення бокові секції переводяться двома гідроциліндрами. Рама центральної секції має два опорних пневматич­них і три металевих колеса, а бокові секції - по одному металевому.

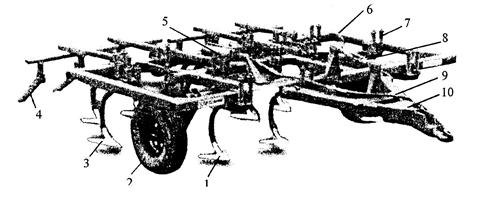

Рис. 1.43. Культиватпор-розпушувач КРУ-3,7:

1 і 3 - стрілчасті лапи; 2 - опорне колесо; 4 - повідець для борін; 5 - гідроциліндр; 6 - рама; 7 - пружини; 8 - гвинтовий механізм; 9 — маслопроводи; 10 — причіпний пристрій

Робочі органи - стрілчасті лапи з підпружиненими стояками. Агрегату­ють культиватор з тракторами класу 3-5. Ширина захвату культиватора -7,2 м. Робоча швидкість - 6-10 км/год. Продуктивність - 4,3-7,2 га/год.

Культиватор-глибокорозпушувач КГС-8М начіпний і складається з цент­ральної секції шириною захвату 4 м і двох бокових 2 і 9 (рис. 1.44). Пере­ведення секцій із робочого положення у вертикальне транспортне забезпечу­ється двома гідроциліндрами 10 і 12. Рама центральної секції встановлена на два пневматичних опорних колеса 1, а бокові - на два опорних металевих 3 з гвинтовими механізмами. Робочі органи - стрілчасті лапи з шириною за­хвату 410 мм, що встановлені у два ряди. Глибина обробітку - 8-16 см. До заднього бруса рами приєднані подовжувачі для приєднання зубових або секцій пружинних борін. Агрегатують культиватор з тракторами класу 1.4. Ширина захвату 8 м. Робоча швидкість до 10 км/год. Продуктивність до 8 га/год.

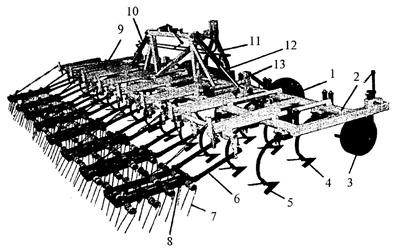

Рис. 1.44. Культиватор КГС-8М:

1 — опорне пневматичне колесо; 2 і 9 — бокові секції; 3 — опорне металеве колесо; 4 і 5 - стрілчасті лапи; 6 ~ подовжувачі; 7 — пружинний зуб; 8 — секція пружинної борони; 10, 12 - гідроциліндри; 11 — начіпний пристрій; 13 —рама центральної секції

Культиватори комбіновані ККП-3,6Н, ККП-4.5Н, КШН-5,6 і КНК-6 при­значені для основного, передпосівного обробітку ґрунту, закриття вологи ґрунту тощо. Вони мають послідовно розміщені три типи робочих органів: стрілчасті комбіновані лапи, секції сферичних дисків і котки пруткові.

Культиватор КШН-5,6 "Резидент" напівпричіпний, складається з цен­тральної секції шириною захвату 3 м і двох бокових 2 і 6 секцій (рис. 1.45). Робочими органами культиватора є стрілчасті комбіновані лапи 3 і 10 ши­риною захвату 560 мм, які розміщені у два ряди. На секціях позаду лап закріплені сферичні диски 4 і 9 діаметром 400 мм. До задніх брусів секцій приєднані котки 5 і 8 з плоскими прутками діаметром 500 мм. Рама 1 центральної секції встановлена на два опорних пневматичних колеса 7. У передній частині культиватора закріплені два опорних металевих колеса 11. Під час роботи стрілчасті лапи розпушують ґрунт на задану глибину, диски сферичні подрібнюють рослинні рештки, вирівнюють поверхню, переміщу­ють ґрунт, котки подрібнюють грудки і прикочують ґрунт.

Глибину обробітку 6-16 см регулюють гвинтовими механізмами перед­ніх опорних коліс. Ширина захвату культиватора - 5,6 м. Робоча швид­кість - 8-10 км/год. Продуктивність - 4,4-5,6 га/год. Агрегатують з трак­торами класу 3-5.

Культиватори ККП-3,6Н і ККП-4,5Н начіпні. Вони мають число розпу­шувальних лап і дисків відповідно 9і11та10і12. Ширина захвату культиваторів відповідно 3,6 і 4,5 м. Продуктивність їх становить - 2,9 і 3,9-4,5 га/год.

Рис. 1.45. Культиватор КІПН-6:

1 — рама основна; 2 — права бокова секція; 3 і 10 — стрілчасті лапи; 4 і 9 - сферичні диски; 5 і 8 - котки пруткові; 6 - ліва бокова секція; 7 — опорне пневматичне колесо; 11 — переднє опорне металеве колесо

Культиватор комбінований ККП-6 "Кардинал" напівпричіпний, призна­чений для закриття вологи, передпосівного обробітку грунту. Він складається

з трьох секційних рам, вирівнювальних брусів, двох рядів розпушувальних лап, тандемних котків пруткового типу, пружинних розпушувачів, двох пневматичних опорних коліс, двох гідроциліндрів, причіпного пристрою.

За один прохід культиватор розпушує сліди коліс трактора після прохо­ду агрегату, вирівнює поверхню поля, розпушує ґрунт на глибину до 15 см, підрізує бур'яни, подрібнює грудки й ущільнює ґрунт. Агрегатують культи­ватор з тракторами класу 3-5.

Ширина захвату -6м. Робоча швидкість - 8-10 км/год. Продуктив­ність - 4,8-6,0 га/год.

Культиватори-ґрунторозпушувачі ГН-2,9, ГРН-3,9 (ГН-3,9) і КГР-6 за­стосовують для обробітку ґрунту після збирання зернових, коренебульбо­плодів та інших культур для суцільного обробітку ґрунту після оранки і передпосівного обробітку ґрунту.

Рис. 1.46.Культпиватор-розпушувач ГРН-3,9: 1, 2, 3 і 4 - стрілчасті лапи відповідно рядів передньої і задньої секцій;

5 і 7 - секції ротаційної борони; 6 - зуб прутковий; 8 - гребінка; 9 - рамка подовжувана; 10 - основна рама; 11 - начіпний пристрій; 12 - важіль регулятора глибини; 13 - опорне колесо

Ґрунторозпушувач ГРН-3,9 складається з рами 10 (рис. 1.46), двох сек­ційних рядів стрілчастих лап, передньої і задньої секцій, чотирьох секцій підпружинених ротаційних борін, секцій пруткових гребінок 8, двох опор­них пневматичних коліс 13 і начіпного пристрою 11

Лапи в секціях розташовані на гряділях із зміщенням переднього ряду в кожній секції по ходу агрегату і на різній висоті. Передні лапи в кожно­му ряду забезпечують глибину обробітку 8-12 см, а задні - 16-22 см.

Під час руху агрегату стрілчасті лапи, що встановлені на різній висоті, підрізують, кришать і розпушують ґрунт на глибину 8-12 і 16-22 см, ротаційні пруткові борони інтенсивно подрібнюють ґрунт, а пруткові гре­бінки додатково кришать, вирівнюють і частково його ущільнюють.

Глибокорозпушувач додатково обладнують вертикально встановлени­ми ножами і закріплюють їх на стояках лап переднього бруса рами.

Вертикальні ножі перерізують рослинні рештки, бур'яни і кореневу систему у верхньому шарі ґрунту. При осінньому обробітку ґрунту на зяб ротаційні борони і гребінки від'єднують від культиватора.

Ширина захвату ґрунторозпушувача - 3,8 м. Глибина розпушування ґрунту при основному обробітку - 22 см, а при культивації - 8 см.

Робоча швидкість - до 10 км/год, а продуктивність - до 2,9 га/год. Агрегатують культиватор з тракторами класу 3-4.
