Висівні апарати

Машини для сівби. Робочі органи посівних машин

Робочими органами посівних машин є висівні апарати, сошники і за­гортачі.

Висівні апарати - це дозатори, які відбирають певну частину посівного матеріалу (насіння, мінеральних добрив) із бункера, ящика і спрямову­ють його в сошники. Завдання висівних апаратів - створити рівномірний і безперервний потік насіння або добрив, забезпечити стійкість його висі­ву незалежно від швидкості руху посівного агрегату, рельєфу поля тощо.

За технологією робочого процесу дозувальні апарати посівних машин поділяють на дві групи: висівні апарати з неперервною подачею насіння і дискретні. За принципом дії дозувальні апарати сівалок бувають механічні, пневматичні, пневмомеханічні, вібраційні, електромагнітні та ін. Механіч­ні висівні апарати застосовують котушкового типу, котушково-штифтові, комірково-дискові, комірково-барабанні, відцентрового типу і вібраційні.

Котушкові висівні апарати - це універсальні дозатори, їх встановлю­ють на зернових, зерно-трав'яних, овочевих та інших сівалках. Залежно від напрямку обертання котушки вони можуть бути з нижнім і верхнім висівом. На сучасних сівалках встановлюють, в основному, висівні апара­ти з нижнім висівом. Апарати з верхнім висівом застосовують для висіву великого за розмірами насіння (гороху, квасолі, цибулі), бо вони зменшу­ють пошкодження насіння.

Основними частинами котушкового висівного апарата є насіннєва ко­робка або корпус 3 (рис. 3.2,а), котушка 1, муфта 9, вал 4 і підпружине-ний клапан 6.

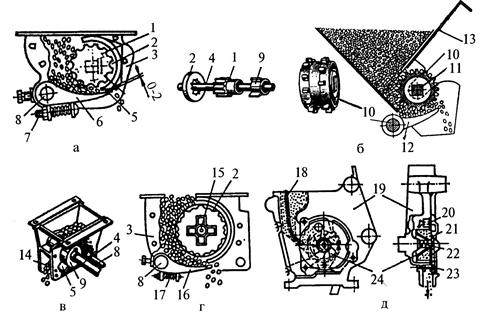

Рис. 3.2. Висівні апарати котушкового типу:

а, б — рядкових сівалок; в - трав'яних сівалок; г, д - овочевих сівалок;

1, 10 і 24 — котушки; 2 — розетка; 3 і 19 — корпуси; 4, 11 і 15 - вали; 5 – ребро муфти; 6, 12, 16 - клапани; 7 — регулювальний болт; 8 - вісь; 9 — муфта; 13 — заслінка; 14 — нерухоме дно; 17 і 22 - пружини; 18 - ворушилка; 20 - диск; 21 - вікно; 23 - болт

Насіннєва коробка кріпиться до днища зернотукового ящика. Бокові стінки коробки мають отвори. В один із них встановлена розетка 2, а в другий - муфта 9. Розетка має спеціальні вирізи для котушки, яка закріпле­на на валу 4 і обертається при роботі разом із валом та розеткою. Муфта має два приливи, які входять у вирізи коробки, для запобігання обертанню.

У нижній частині коробки на осі встановлений вигнутий всередину криволінійний клапан 6 для спорожнення насіннєвого ящика (він є та­кож запобіжним).

Край клапана скошений для створення безперервного потоку насіння до сошника. Положення клапана можна регулювати спеціальним важе­лем, встановленим на осі 8 клапана.

Під час висіву насіння клапан займає верхнє положення, і його зовнішня кромка піднята. Це виключає висипання насіння при різких вертикаль­них коливаннях сівалки. Для спорожнення насіннєвого ящика клапани переводять спеціальним важелем у нижнє положення, і насіння висипа­ється самопливом із висівних апаратів.

Робочий процес. Насіння із зернотукового ящика надходить у корпус З висівного апарата. Під час обертання котушки 1 насіння заповнює її жо­лобки і переміщується разом з активним шаром (невеликою товщиною шару насіння, що охоплює нижню частину котушки) до насіннєпроводу.

Товщина активного шару залежить від фізико-механічних властивос­тей насіння і дорівнює наближено товщині чотирьох-шести насінин.

В активному шарі насіння рухається з різною швидкістю. Біля ребер котушки вона максимальна. Насіння, розміщене нижче активного шару, нерухоме і називається "мертвим шаром". По цьому насінні переміщу­ється активний шар. Робоча частина котушки розміщена всередині ко­робки.

Кількість висіву насіння залежить від довжини робочої частини коту­шки та частоти її обертання. Останню регулюють за допомогою зміни передаточного відношення зубчастої або ланцюгової передачі. Це дося­гається переміщенням шестерень у редукторі або заміною зірочок у лан­цюговій передачі. Довжину робочої частини котушок встановлюють ва­желем регулятора висіву шляхом переміщення ліворуч або праворуч вала з котушками.

Котушки висівних апаратів сівалки повинні мати однакову робочу до­вжину, її перевіряють за допомогою шаблону, а регулюють компенсацій­ними шайбами на валу апаратів та переміщенням насіннєвої коробки від­носно днища ящика. Відхилення довжини робочої частини котушок від заданої - до ±1 мм.

Котушкові висівні апарати забезпечують рівномірну подачу насіння без пошкоджень при максимальній довжині робочої частини котушки і мінімальній частоті обертання. Вони працюють без пошкодження насіння при довжині робочої частини котушки не менше двох максимальних роз­мірів насіння.

Котушкові висівні апарати дозволяють висівати насіння багатьох куль­тур, але при цьому необхідно враховувати розміри насіння і правильно встановлювати зазор між клапаном і нижнім ребром муфти апарата. Для великого насіння цей зазор збільшують, а для малого - зменшують. Його регулюють важелем спорожнення апаратів та гайкою болта клапана (для зернових культур - 0-2 мм, а для зернобобових - 8-10 мм).

Котушково-штифтові висівні апарати встановлюють на селекційних та деяких зернових сівалках. За будовою та робочим процесом вони подібні до туковисівних апаратів.

Котушково-штифтовий апарат складається із корпуса, котушки 10 (рис. 3.2,6), вала 11, клапана 12. Корпус кріпиться до задньої стінки насіннєвого ящика. Поверхня котушки має два ряди штифтів, зміщених на півкроку один відносно одного.

Насіння надходить із ящика через вікно до котушки 10, яка обертаєть­ся, захоплює його своїми штифтами і подає по поверхні клапана 12 до насіннєпроводу. Кількість висіву насіння регулюється частотою обертан­ня котушки та заслінкою 13. Для висіву дрібного насіння на вал апаратів встановлюють змінні котушки із зубчастою поверхнею, а для великого насіння апарати додатково комплектують котушками і шпульками, які мають спеціальні буртики з ребрами.

Котушкові висівні апарати для висівання насіння трав (рис. 3.2,в) мають таку ж саму будову, як і висівні апарати для зернових культур, але вони значно менших розмірів. Ці апарати також з нижнім висівом. Особливістю їх конструкції є наявність нерухомого дна 14 у нижній час­тині насіннєвої коробки.

На деяких овочевих сівалках (СО-4,2) встановлюють котушкові висівні апарати з котушками, які мають значно більшу кількість жолобків та рівновеликі ребра (рис. 3.2,г). Завдяки цьому такі висівні апарати висіва­ють в 1,5-2 рази менше насіння, ніж універсальні котушкові. Крім того, висівні апарати овочевих сівалок мають клапан зі спеціальним порогом на кінці, який дещо підвищує рівномірність висіву насіння.

Котушково-дискові висівні апарати встановлюють на овочевих (СО-5,4) та інших сівалках. Вони складаються із подавальної котушки 24 (рис. 3.2,д), нерухомого диска 20 і корпуса 19. Диск з'єднаний із корпусом за допомогою болта 23. У верхній частині диска є висівне вікно 21. Під час обертання котушки її лопатки захоплюють насіння і переміщують його до висівного вікна, з якого воно по вертикальному каналу потрапляє до сошника. Висів­ні апарати комплектують дисками з різними розмірами висівних вікон для висівання насіння різних культур. Норму висіву насіння регулюють змі­ною передаточного відношення передавального механізму та дисків.

Комірково-дисковий висівний апарат із горизонтальним розміщенням диска складається із відкидного дна, відбивача 2 (рис. 3.3,а), диска З, виштовхувача 4 та дна корпуса. По периметру диска розміщені комірки 6. Ширина і довжина їх та товщина диска відповідають розмірам насіння. Висівний диск знаходиться між відкидним дном і дном корпуса. Диск приводиться в рух ланцюговою передачею від опорно-приводних коліс сівалки. Насіння із бункера потрапляє в комірки диска, який, обертаю­чись, переміщує їх до вікна 5 вертикального каналу сошника. В кожну комірку диска потрапляє одна насінина, зайве насіння відбивачем 2 змі­щується з поверхні диска. Підпружинений виштовхувач 4 видаляє насін­ня із комірок, і воно падає у вікно 5 розтруба сошника.

Норму висіву насіння регулюють частотою обертання диска (змінними зірочками ланцюгової передачі) та зміною кількості робочих комірок за допомогою спеціальних накладок. Висівний апарат має кілька комплек­тів дисків з різними розмірами комірок. Комірково-дискові висівні апа­рати встановлюють на деяких кукурудзяних, бавовникових та селекцій­них сівалках.

Комірково-барабанний висівний апарат із горизонтальною віссю обер­тання складається з корпуса, висівного барабана (диска) 9 (рис. 3.3,6), ролика 8, чистика ролика 7 та виштовхувача 11. До нижньої частини корпуса апарата приєднаний сошник. Висівний апарат має на своїй по­верхні один, два або три ряди комірок. Кожний ряд прорізаний кільце­вою канавкою.

У нижній частині корпуса встановлені клиноподібні виштовхувачі (плас­тини) 11, які входять у канавки барабана.

Верхня частина барабана заходить у бункер. При обертанні барабана 9 насіння заповнює його комірки 10 і переміщується разом із ним вниз, у порожнину сошника. Ролик 8 знімає зайве насіння з поверхні барабана, що сприяє кращому заповненню насінням комірок. У нижній частині барабана насіння викидається із комірок виштовхувачами 11 і падає на дно борозни, утвореної сошником. Диск близько розміщений до дна боро­зни, і насіння рівномірніше розподіляється в рядку.

Норму висіву насіння регулюють зміною частоти обертання барабана та кількості робочих комірок на барабані. Висівні апарати мають комплекти дисків з різним діаметром комірок та кількістю рядів комірок. Насіння висівають каліброване. Такі висівні апарати встановлюють на бурякових сівалках.

Рис. 3.3. Комірково-дискові (а і б), відцентровий (в) і внутрішньо-реберчастий (г) висівні апарати:

1 і 13 - бункери; 2 - відбивач; 3 - диск; 4 - виштовхувач; 5 - вікно; 6 - комірки диска; 7 - чистик; 8 - ролик; 9 - барабан; 10 - комірки барабана; 11 - клиноподібний виштовхувач; 12 - дозатор; 14 - приймач насіння;15 - заслінка; 16 - лопатки; 17 - ротор; 18 і 20 - корпуси; 19 – розподільна головка; 21 - кільце; 22 - важіль; 23 - диск; 24 - заслінка

Відцентровий висівний апарат складається із дозатора 12 (рис. 3.3,в), конусного ротора 17, розподільної головки 19 з насіннєпроводами. Ротор має спеціальні лопатки 16. Насіння із бункера 13 дозатором 12 подається

на дно ротора 17. При обертанні ротора воно переміщується по його вну­трішній поверхні вгору і спрямовується до розподільної головки 19, а далі - до насіннєпроводів. Одночасно лопатки 16 ротора подають повітря­ний потік до насіннєпроводів, який і транспортує насіння до сошників. Норму висіву регулюють дозатором апарата.

Внутрішньореберчастий висівний апарат складається із корпуса 20 (рис. З.З.г), диска з вирізами 23, кільця 21, заслінки 24 з важелем 22 і вала. При обертанні кільця 21 з валом насіння із корпуса 20 піднімається на деяку висоту і через виріз у корпусі потрапляє до насіннєпровода. Кількість висіву насіння регулюють переміщенням диска 23 в корпусі апарата і частотою обертання кільця. Подачу насіння в корпус апарата регулюють заслінкою.

Вібраційно-дискретний електромагнітний висівний апарат складаєть­ся з індукційної котушки, вібратора і пластини. Індукційна котушка під­ключена до електромережі трактора напругою 12 В. Під дією високочас­тотного вібратора на пластину насіння дозується і спрямовується в насіннє­проводи. Такі дозатори обладнанні електронним керуванням кількості висіву насіння і системою контролю за висівом.

Висівна система з електроприводом і електронним керуванням скла­дається із дозатора, пульта керування, мультиплексора і датчика швидко­сті руху. Дозатор має електропривід від крокового двигуна з мікропроце­сорним керуванням. Встановлюють їх на сівалках "Клен" для сівби зерно­вих, просапних, овочевих та інших культур.

Пневматичні висівні апарати використовують двох типів: вакуумні та з надлишковим тиском.

Вакуумний пневматичний висівний апарат складається із висівного диска 2 (рис. 3.4,а) з отворами, корпуса 4, вакуумної камери 1, ворушил-ки 3, вилки з двома штирями, забірної камери 5. У верхній частині забір­ної камери встановлений бункер, а в нижній частині диска - сошник. Висівний диск 2 розділяє забірну камеру з насінням і вакуумну камеру. Вакуумна камера 1 має підковоподібну форму і прилягає до верхньої час­тини диска. Нижня частина диска з'єднана з атмосферним повітрям, а вакуумна камера через патрубок і повітропровід - із вентилятором. Вен­тилятор відсмоктує повітря із вакуумної камери, тобто створює в ній роз­рідження.

.

Рис. 3.4. Пневмомеханічні висівні апарати: а - вакуумний; б - з надлишковим тиском; в - з централізованим дозуванням;

1 - вакуумна камера; 2 і 11 - диски; 3 і 18 - ворушилки; 4 і 12 - корпуси;

5 і 16 - забірні камери; 6 і 15 - бункери; 7 - вилка; 8, 14 і 22 - повітропроводи; 9 і 10 - штирі вилки; 13 і 21 - сопла; 17 - заслінка; 19 - котушка; 20 - насіннєпровід

Насіння із бункера надходить до забірної камери 5, при обертанні дис­ка 2 присмоктується до його отворів і рухається разом із диском. У ниж­ній частині диска вакуум не діє, і насіння падає на дно борозни, утвореної сошником. У верхній частині диска встановлена вилка 7 з двома штиря­ми 9 і 10, які зчищають зайве насіння.

Норму висіву насіння регулюють зміною частоти обертання диска (змін­ними зірочками механізму передачі) та дисків із різною кількістю отво­рів. Залежно від розмірів насіння вилку з двома штирями встановлюють в положення І, II або III. Такі вакуумні пневматичні висівні апарати вста­новлюють на кукурудзяних, бурякових та овочевих сівалках

Пневматичний висівний апарат із надлишковим тиском складається із корпуса, висівного диска 11, забірної камери 16 та сопла 13. Диск має калібровані наскрізні отвори (комірки). Забірна камера з'єднана з бунке­ром 15. У нижній частині диска розміщений сошник. Сопло з'єднане по­вітропроводом 14 з вентилятором.

Насіння із бункера надходить у забірну камеру 16 і при обертанні диска потрапляє в його конусні комірки. В сопло 13 подається надлишковий тиск повітря, яке видуває зайве насіння в забірну камеру і притискає його до комірок. У нижній частині насіння випадає із комірок диска під дією сил тяжіння, а окремі насінини, які утримуються в комірці, викидаються ви-штовхувачем. Норму висіву регулюють зміною частоти обертання диска.
