Пристрої до зернозбиральних комбайнів для збирання неколосових культур

Для збирання соняшнику, круп'яних культур, сорго, ріпаку, люпину, насінників трав тощо комбайни комплектують додатковими пристроями, оскільки для збирання не колосових культур необхідні інші режими ро­боти, додаткові робочі органи, службові частини.

Пристрої для збирання соняшнику. Збирання соняшнику проводять однофазним способом зернозбиральними комбайнами КЗС-9-1, РСМ-10, "Лан", СК-5М та ін., обладнаними спеціальними пристроями, які вста­новлюють у передній частині молотарки комбайна замість жатки.

Пристрій ПЗСС-8 (ПЗС-8) до комбайна КЗС-9-1 складається із платфор­ми, дев'яти мис (стеблепіднімачів) 1 (рис. 6.31), ланцюгових транспорте­рів 2, дискових різальних апаратів 3, приймального шнека 4, похилої ка­мери 5 з транспортером 6 і механізмів приводу. Миси 1 закріплені на рамі пристрою і призначені для спрямування стебел соняшнику до ланцюгових транспортерів 2.

Під час руху комбайна стебла соняшнику потрапляють в зазори між мисами 1 і надходять до ланцюгових транспортерів 2, які переміщують стебла до різальних апаратів 3. Останні зрізують кошики з стебел і вони потрапляють до шнека 4, який зміщує їх до середньої частини і спрямо­вує до похилої камери 5. Транспортер цієї камери подає кошики до моло­тильного апарата 7. Далі робочий процес комбайна проходить як і при збиранні зернових культур.

Для зниження частоти обертання молотильного барабана комбайна КЗС-9-1 "Славутич" застосовують додатково ланцюговий пристрій (рис. 6.31,6), який закріплюють на боковині молотарки. Ширина захвату жатки - 5,6 м.

Регулювання. Частоту обертання молотильного барабана регулюють в ме­жах 250-300 об/хв за допомогою змінних зірочок на валу відбійного бітера. Зазори між билами барабана і підбарабанням регулюють на вході 40-50 мм, на виході 25-30 мм, зазори між жалюзями верхнього решета встановлю­ють 10-12 мм, нижнього решета - до 8 мм, а подовжувача - до 14 мм.

Пристрій ПСП-10 до комбайна РСМ-10 має рядкову жатку, подрібню-вач стебел і гладку деку в домолочувальному пристрої.

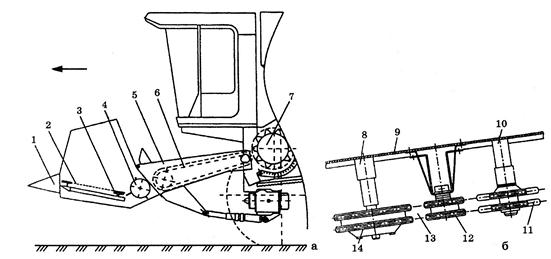

Рис. 6.31. Пристрій для збирання соняшнику ПЗСС-8 (а)

і ланцюговий привід молотильного барабана комбайна КЗС-9-1 (б): 1 - мис; 2 - ланцюговий транспортер; 3 - різальний апарат; 4 - шнек; 5 – похила камера; 6 - плаваючий транспортер; 7 - молотильний апарат; 8 - вал барабана; 9 - панель секції молотарки; 10 - вал відбійного бітера; 11 - змінні зірочки; 12 — натяжні зірочки; 13 — ланцюг; 14 - зірочки вала барабана

Жатка складається з дев'яти стеблепіднімачів 1 (рис. 6.32), ланцюгових транспортерів 2 для подачі стебел, стрічкових транспортерів 3 для насін­ня, дискового різального апарата 4, шнека та корпуса жатки. Подрібню-вач стебел має подільники 10 та ротори 8 з ножами. Він кріпиться до переднього моста комбайна.

Під час руху комбайна стебла проходять крізь зазори між стеблопідій-мачами і за допомогою транспортерів подаються до дискових ножів 4. Ножі зрізують кошики, які потрапляють у шнек, а потім - до транспорте­ра і молотильного апарата. Стебла спрямовуються подільниками до рото­рів 8 з ножами, які подрібнюють їх і розкидають по полю.

Комбайн обладнують понижувальним редуктором або ланцюговою пе­редачею для зменшення частоти обертання барабана, її встановлюють в межах 240-300 об/хв. Зазори між билами барабана і підбарабанням регу­люють на вході 40-50, а на виході - 25-30 мм.

Ширина захвату жатки - 5,6 м, робоча швидкість - 5-9 км/год, про­дуктивність - 3,5-4,0 га/год.

Пристрій ПСП-1,5М до комбайна СК-5М призначений також для зби­рання соняшнику з міжряддям 70 см. Комбайн обладнують подрібнюва-чем ПУН-5 для подрібнення і збирання кошиків.

Будова та робочий процес пристрою подібний до ПСП-10. На комбайні встановлюють редуктор для пониження частоти обертання молотильного апарата до - 300-400 об/хв. Ширина захвату жатки - 4,2 м, робоча швид­кість - до 7 км/год, продуктивність - до 3 га/год.

Пристрої ПЗП-6 і ПС призначені для переобладнання жаток вітчизня­них і деяких зарубіжних комбайнів для збирання соняшнику. Пристрій ПЗП-6 має ряд модифікацій. Так, пристрої марок ПЗП-б і ПЗП-6-02Н встановлюють на жатку зернозбирального комбайна СК-5М, а ПЗП-6-01Д і ПЗП-6-ОЗД - на жатку комбайна РСМ-10. До жаток зарубіжних комбай­нів фірми "Сазе" є пристрій ПЗП-6-04, а до моделей комбайнів "Е-514" і "Е-516" - пристрій ПЗП-6-05. Комплектуючими одиницями пристрою є молотарки, подільники, планки, скоби, а для деяких модифікацій - мо­товило і решітка.

Рис. 6.32. Пристрій для збирання соняшнику ПСП-10:

1 - стеблопідіймач; 2 — транспортер стебел; 3 - стрічковий транспортер насіння; 4 - різальний апарат; 5 - шнек жатки; 6 - транспортер похилої камери; 7 - балка; 8 - ротор подрібнювана стебел; 9 - башмак копіювальний; 10 - подільник стебел

Пристрої для збирання насінників трав. При збиранні бобових та злако­вих насінників трав використовують пристрої ПСТ-10 до комбайна РСМ-10 і 54-108А до СК-5М.

Пристрій ПСТ-10 складається з теркової накладки до підбарабання молотильного апарата, теркової колодки до деки та змінного шківа при-вода домолочувального пристрою, змінного веденого шківа привода вен­тилятора, двох решіт із пробивними отворами 2,5 або 3,5 мм.

Теркову накладку встановлюють у передній частині підбарабання для кращого витирання насіння трав (рис. 6.33,а).

У домолочувальному пристрої замість деки встановлена теркова колод­ка, яка має металеві пластини 9 і планки з прогумованого паса. У ниж­ньому решітному стані замість жалюзійного встановлюється решето з про­бивними отворами.

Рис. 6.33. Схеми пристроїв для збирання насінників трав (а, б) і (в) відповідно до комбайнів РСМ-10 і СК-5М та пристрою (г) для люпину: 1 — підбарабання; 2,6 і 18 — болти; 3 — теркова накладка; 4, 16 — молотильний барабан; 5 — упор; 7 — кришка; 8 — ротор; 9 — пластини; 10 — пруток; 11 — малий колосовий шнек; 12 - дека; 13 — підвіска; 14 — відсікач; 15 — відбійний бітер; 17 - подовжений палець граблини; 19 — планка граблини мотовила

Під час роботи комбайна скошена маса надходить із похилої камери на суцільну теркову накладку підбарабання, де обмолочується, протираєть­ся та просіюється через його решітчасту частину на стрясну дошку. Ре­шета очищають дрібний ворох, легкі домішки повітряним потоком пода­ються в копнувач, а зерно потрапляє у шнек і далі - в бункер. Домолочу-вальний пристрій довитирає ворох і подає його на зерноочистку.

Зазори у молотильному апараті встановлюють на вході 12-14, а на виході - 2-4 мм. Частота обертання барабана 700-800 об/хв.

Пристрій 54-108А до комбайна СК-5М складається з деки 12 (рис. 6.33, в) з терковою поверхнею, змінного сітчастого решета, комплекту заслінок до вентилятора, надставки до стрясної дошки, фартуха та зірочки до при-вода колосового шнека. Деку з терковою поверхнею монтують до кришки люка барабана 16 і встановлюють зазор між цією поверхнею і би лами барабана на вході та на виході. Знімають нижнє решето зерноочистки комбайна і на його місце ставлять рамку зі змінним решетом. На вхідних вікнах вентилятора монтують заслінки. Частоту обертання ротора венти­лятора встановлюють 430-500 об/хв. При роботі комбайна з пристроєм невитерті коробочки з насінням проходять крізь верхнє решето і потрап­ляють спочатку на сітчасте нижнє, а потім у колосовий шнек. Із нижньо­го шнека коробочки надходять до колосового елеватора, звідти - у верх­ній колосовий шнек і на відбійний бітер, який спрямовує їх у зазор між барабаном і терковою поверхнею, де вони перетираються. Частоту обер­тання барабана встановлюють 1050-1250 об/хв. Зазор між барабаном і підбарабанням на вході 13-15 мм, на виході - 2-4 мм.

Пристрій ПЗКК-9 до комбайна КЗС-9-1 застосовують для збирання круп'яних культур (гречки, проса). До пристрою входять спіральні стріч­ки з прогумованого паса, які встановлюють на циліндричній поверхні шнека жатки в зоні пальцьового механізму, нижнє пробивне решето, фар­тух, встановлений над верхнім решетом, та змінна дека домолочувально-го пристрою.

Частоту обертання молотильного барабана встановлюють не більше 600 об/хв, а вентилятора - в межах 600-650 об/хв. Зазори в молотильно­му апараті встановлюють у межах 14-20 мм на виході для гречки.

Пристрій ПКК-10 до комбайна РСМ-10 забезпечує збирання круп'яних (гречки, проса) та дрібнонасінних (гірчиці, ріпаку) культур. Він склада­ється зі спіральних стрічок із прогумованого паса, встановлених у зоні пальцьового механізму шнека жатки, надставки стрясної дошки і проби­вного решета для зменшення засміченості зерна у бункері, контрпривода вентилятора для зменшення повітряного потоку, надставки деки і укоро­чених лопатей ротора домолочувального пристрою для зменшення трав­мування зерна та підсівних решіт.

Комбайн обладнаний ланцюговим приводом для зниження частоти обер­тання барабана молотильного апарата.

Частоту обертання молотильного апарата встановлюють 500-600 об/хв, а вентилятора - 600-650 об/хв.

Пристрій ПКК-5 монтують на комбайні СК-5М. Він складається з ло­патей і козирка до шнека жатки, деки приймального бітера, сітчастого решета, фартуха, надставки верхнього колосового шнека, двох зірочок до механізму привода колосових шнеків.

Лопаті з прогумованого паса закріплюють між пальцями шнека жат­ки, а козирок встановлюють над передньою частиною похилої камери. Над верхнім решетом начіплюють полотняний фартух, який сповільнює рух вороху і сприяє рівномірнішому розподілу його по решету очистки. Лускате решето з овальними отворами 14x27 мм закріплюють під нижнім жалюзійним решетом зерноочистки. На валу нижнього колосового шнека монтують зірочку 2 = 22, а на верхньому - 2 = 10. Це збільшує продуктив­ність шнеків.

Частоту обертання барабана встановлюють 500-600 об/хв для збиран­ня гречки і 700-800 для збирання проса. Забезпечують зазори на вході і виході молотильного апарата для гречки відповідно 22-28 та 6-11, а для проса - 18-24 і 4-10 мм. Частоту обертання вентилятора встановлюють у межах 430-450 об/хв.

Пристрій ПСЛ-9 до комбайна КЗС-9-1 призначений для збирання люпи­ну на фураж і насіння. Він має граблини мотовила з подовженими паль­цями 17 (рис. 6.33,г) і планками 19, спіральні стрічки з прогумованого паса для шнека жатки та змінне підбарабання молотильного апарата.

Частоту обертання молотильного апарата встановлюють близько 900 об/хв для збирання люпину на корм і 650 об/хв для збирання люпину на насіння.

Зазори між билами барабана і планками підбарабання регулюють на вході в межах 16-24 мм, а на виході - 4-12 мм.

Частоту обертання вентилятора встановлюють в межах 600-650 об/хв.

До комбайна КЗС-9-1 розроблені також пристрої ПЗЗБ-9 для збирання зернобобових культур, ПЗЗС-9 - для збирання сорго, ПЗНР - для збиран­ня ріпаку.

Для збирання люпину комбайном РСМ-10 використовують пристрій ПЗЛ-10, а якщо комбайном СК-5М, то пристрій ПЛЗ-5.

Пристрої для збирання сої використовують двох типів - руслового і суцільного зрізу. До руслових машин належать хедери ХПС-4,2 до ком­байнів СК-5М, Е-516, "Вотіпаїюг", хедер ХС-8/12 до комбайнів "Дон", жатки серій 50 фірми "^Гопп Вееге" та ін. Ці жатки і хедери мають одно­типну технологічну схему і аналогічні робочі органи. Робоче русло в цих машинах створюють ротаційний різальний апарат і два контури гофрова­них пасово-ланцюгових транспортерів. Вони захоплюють стеблову масу, утримують її під час зрізу і подають у поперечний шнек, який спрямовує цю масу до молотарки.

На хедерах суцільного зрізу використовують різальний апарат плаваю­чого типу.
