Пуск двигателя

Ток якоря двигателя определяется формулой (29.2). Если при­нять U и неизменными, то ток зависит от противо-ЭДС . Наибольшего значения ток достигает при пуске двигателя в ход. В начальный момент пуска якорь двигателя неподвижен и в его обмотке не индуцируется ЭДС . Поэтому при непо­средственном подключении двигателя к сети в обмотке его якоря возникает пусковой ток

. (29.6)

Обычно сопротивление невелико, поэтому значение пус­кового тока достигает недопустимо больших значений, в 10—20 раз превышающих номинальный ток двигателя.

Такой большой пусковой ток весьма опасен для двигателя. Во-первых, он может вызвать в машине круговой огонь, а во-вторых, при таком токе в двигателе развивается чрезмерно большой пус­ковой момент, который оказывает ударное действие на вращаю­щиеся части двигателя и может механически их разрушить. И на­конец, этот ток вызывает резкое падение напряжения в сети, что неблагоприятно отражается на работе других потребителей, вклю­ченных в эту сеть. Поэтому пуск двигателя непосредственным подключением в сеть (безреостатный пуск) обычно применяют для двигателей мощностью не более 0,7—1,0 кВт. В этих двигате­лях благодаря повышенному сопротивлению обмотки якоря и не­большим вращающимся массам значение пускового тока лишь в 3—5 раз превышает номинальный, что не представляет опасности для двигателя. Что же касается двигателей большей мощности, то при их пуске для ограничения пускового тока используют пуско­вые реостаты (ПР), включаемые последовательно в цепь якоря (реостатный пуск).

Перед пуском двигателя необходимо рычаг Р реостата поста­вить на холостой контакт О (рис. 29.2). Затем включают рубиль­ник, переводят рычаг на первый промежуточный контакт 1 и цепь якоря двигателя оказывается подключенной к сети через наиболь­шее сопротивление реостата .

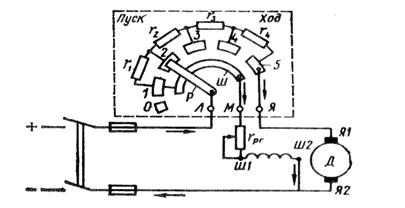

Рис. 29.2. Схема включения пускового реостата

Одновременно через рычаг Р и шину Ш к сети подключается обмотка возбуждения, ток в которой в течение всего периода пус­ка не зависит от положения рычага Р, так как сопротивление ши­ны по сравнению с сопротивлением обмотки возбуждения пренеб­режимо мало.

Пусковой ток якоря при полном сопротивлении пускового реостата

. (29.7)

С появлением тока в цепи якоря возникает пусковой мо­мент , под действием которого начинается вращение якоря. По мере нарастания частоты вращения увеличивается противо-ЭДС , что ведет к уменьшению пускового тока и пуско­вого момента.

По мере разгона якоря двигателя рычаг пускового реостата переключают в положения 2, 3 и т. д. В положении 5 рычага рео­стата пуск двигателя заканчивается . Сопротивление пус­кового реостата выбирают обычно таким, чтобы наибольший пус­ковой ток превышал номинальный не более чем в 2—3 раза.

Так как вращающий момент двигателя М прямо пропорциона­лен потоку Ф [см. (25.24)], то для облегчения пуска двигателя па­раллельного и смешанного возбуждения сопротивление реостата в цепи возбуждения следует полностью вывести . Поток возбуждения Ф в этом случае получает наибольшее значение и двигатель развивает необходимый вращающий момент при мень­шем токе якоря.

Для пуска двигателей большей мощности применять пусковые реостаты нецелесообразно, так как это вызвало бы значительные потери энергии. Кроме того, пусковые реостаты были бы громозд­кими. Поэтому в двигателях большой мощности применяют без­реостатный пуск двигателя путем понижения напряжения. Приме­рами этого являются пуск тяговых двигателей электровоза переключением их с последовательного соединения при пуске на параллельное при нормальной работе (см. § 29.6) или пуск двига­теля в схеме «генератор—двигатель» (см. § 29.4).
