Пример описания кадра анимации

Эллипс (ellipse)

Прямоугольник со скругленными углами (r_rect)

Прямоугольник (rect)

rect[ <X-координата>, <Y-координата>, <ширина>, <высота>, <цвет_фона>, <цвет> ]

Этот элемент изображает в заданных координатах прямоугольник заданного размера с указанным цветом границы и заполнения. Стороны прямоугольника параллельны координатным осям. Граница изображается линией толщиной в один пиксел.

r_rect [ <X-координата>, <Y-координата>, <ширина>, <высота>, <цвет_фона>, <цвет> ]

Этот элемент описывается так же как и прямоугольник. Различие в изображении состоит в скруглении углов прямоугольника, которое производится дугой окружности.

ellipse [ <X-координата>, <Y-координата>, <ширина>, <высота>, <цвет_фона>, <цвет> ]

Этот элемент изображает в заданных координатах эллипс с заданными длинами осей с указанным цветом границы и заполнения. Оси эллипса параллельны координатным осям.

Координаты задают положение левого верхнего угла описанного прямоугольника со сторонами, параллельными координатным осям.

Ширина определяет длину оси эллипса, параллельной оси X, высота – длину оси эллипса, параллельной оси Y.

Граница эллипса изображается линией толщиной в один пиксел.

$Frame Frame_1

$Back_picture = <255 255 255> fon

Show text [335, 96, 60, 60, <255 255 255>, <0 0 0>, office_1.queue]

Show_if office_1.queue > 0

bitmap [688, 60, z]

bitmap [577, 40, man1]

Show_if office_1.queue > 1

bitmap [496, 40, man1]

Show_if office_1.queue > 2

bitmap [415, 40, man1]

Show_if office_1.queue > 3

bitmap [334, 40, man1]

Show_if office_1.queue > 4

bitmap [253, 40, man1]

Show_if office_1.queue > 5

bitmap [172, 40, man1]

Show_if office_1.queue > 6

bitmap [ 91, 40, man1]

Show_if office_1.queue > 7

bitmap [ 10, 40, man1]

bitmap [ 10, 5, buzy]

Show_if saler_1.stat = busy

bitmap [ 750, 40, man31]

text [745, 25, 140, 12, <255 255 255>, <255 0 0>, ‘Оператор занят']

Show_if saler_1.stat = free

bitmap [ 750, 40, man32]

text [730, 25, 140, 12, <255 255 255>, <0 150 200>, ‘Оператор свободен']

Show_if asmer_0.stat = free

bitmap [ 45, 300, ass1]

text [10, 360, 140, 12, <255 255 255>, <0 0 0>, ‘Сборщик 1 свободен']

Show_if asmer_0.stat = busy

bitmap [ 45, 300, ass]

text [10, 360, 140, 12, <255 255 255>, <255 0 0>, ‘Сборщик 1 занят']

text [300, 250, 150, 12, <255 255 255>, <0 0 0>, ‘Занят 1 сборщик']

Show_if asmer_1.stat = free

bitmap [ 195, 300, ass1]

text [155, 360, 140, 12, <255 255 255>, <0 0 0>, ‘Сборщик 2 свободен']

Show_if asmer_1.stat = busy

bitmap [ 195, 300, ass]

text [155, 360, 140, 12, <255 255 255>, <255 0 0>, ‘Сборщик 2 занят']

text [300, 250, 150, 12, <255 255 255>, <0 0 0>, ‘Занят 2 сборщик']

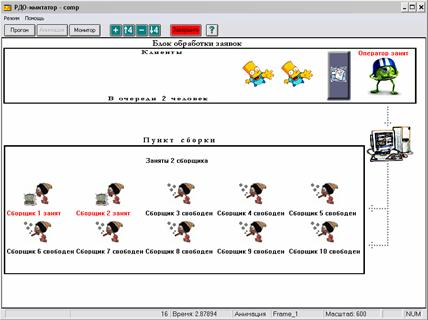

Пример кадра анимации в окне РДО имитатора показан на рис. 7.11.

Рис. 7.11. Пример кадра анимации в окне РДО-имитатора
