Сопловой аппарат IV ступени

Сопловой аппарат IV ступени (II ступени свободной турбины) состоит из корпуса 6 (рис. 4.19), уплотнительного кольца 2, 29 лопаток 3 и обоймы 7 с металло-керамическими вставками.

Передним фланцем корпуса 6 сопловой аппарат крепится к корпусу 4 соплового аппарата III

ступени, а задним фланцем корпуса к корпусу 8 четвертой опоры роторов двигателя.

Лопатки 3 соплового аппарата верхними полками, имеющими специальные канавки, устанавливают в кольцевые проточки корпуса 6 и фиксируют радиальными штифтами 5. На нижних полках лопаток имеются торцовые штыри, на которых, как на прямоугольных шлицах, центрируется уплотнительное кольцо 2. В паре с уплотнительным кольцом работает вращающийся лабиринт 1, установленный на роторе свободной турбины.

В корпусе 6 соплового аппарата установлена и зафиксирована тремя штифтами обойма 7 с металло- керамическими вставками 9 в виде кольца, расположенного над гребешками газового лабиринта рабочего колеса IV ступени (II ступени свободной турбины).

Крепление металло-керамичееких вставок в обойме аналогично креплению вставок сопловых аппаратов турбины компрессора. Корпус соплового аппарата, лопатки и обойма образуют полости, по которым циркулирует воздух, охлаждающий детали соплового аппарата. Внешний вид сопловых аппаратов свободной турбины показан на рис. 4.20.

Корпус и обод соплового аппарата IV ступени изготовлены из стали, сопловые лопатки литые — из литейной стали.

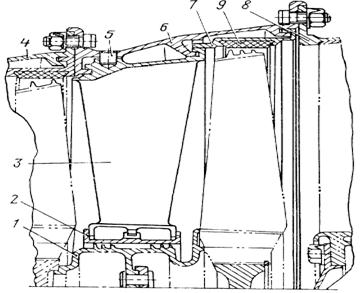

Рис. 4.19. Сопловой аппарат IV ступени (разрез верхней части):

1 — лабиринт; 2 — кольцо уплотнительное; 3 — лопатка; 4 — корпус соплового аппарата III

ступени; 5 — штифт; 6 — корпус соплового аппарата IV ступени; 7 — обойма; 8 — корпус четвертой опоры; 9 — вставка металло-керамическая

Рис. 4.20. Сопловые аппараты свободной турбины (внешний вид):

1 — аппарат III ступени; 2 — аппарат IV ступени
