Кроме того, модульность оборудования дает возможность персонализации применения. Фактически, благодаря соответствующим решениям оборудования и программного обеспечения, возможно эффективно и в сокращенные сроки программировать сложные последовательности обработки

Возможность подсоединения к сети ETHERNET по протоколу TCP/IP.

Кроме того, ЧПУ содержит модуль, предназначенный для программирования рабочих каналов, со следующими характеристиками:

- Структурированный и параметрический язык

- функции, совместимые с ISO-EIA

- Легкое программирование специализированных функций лазера

Аппаратные средства

Привод DANAHER Servostar 440M

Двигатели DANAHER: 6 осей двигателя X, Y, U, V, A, B

ПК

Промышленный ПК Asem Mod PR4042

Осевая плата PMAC PCI 8 осей

Плата ввода/вывода PIO-144 ICPDAS

Плата Profibus Hilsher CIF50

Монитор National Instruments 1405

ПО

Операционная система: Windows XP pro

Приложение: ЧПУ CncRTM

Система управления и электрические компоненты

Устройство управления ЧПУ предназначено для управления процессом лазерной обработки посредством контроля некоторых параметров оборудования. В частности, можно управлять следующими параметрами:

- Мощностью лазера

-Скоростью резки и сварки

-Положение пятна

ЧПУ имеет связь с устройством управления всей линией.

Дистанционное техническое обслуживание

ГЧПУ имеет соответствующую конфигурацию и обеспечивает проведение дистанционного техобслуживания.

Данное техобслуживание производится быстро и дает возможность заменять поврежденные файлы, загружать файлы Заказчика для анализа, отправки обновлений и т.д.

Таким образом, данное техобслуживание является начальным анализом возможных проблем и также дает возможность составления точной программы техобслуживания на месте.

Лазер

Лазерный источник

Оборудование включает два лазерных источника со следующими основными характеристиками:

:

Тип	IPG-YLS-1000
Класс безопасности
Мощность		W
Длина волны	1070-1080	nm
Габариты лазерного источника	856x806x1186	мм
Вес лазерного источника		кг
Рабочее напряжение	400/3Ph+Pe @ 50hz	V
Максимальный входной ток и мощность	4KW
Диапазон температуры охлаждающей воды	20-22	°C
Скорость потока охлаждающей воды		л/мин
ВРР лазерного оптоволоконного кабеля	2,5	mm*mrad
Внешний диаметр оптоволокна		µm
Радиус изгиба оптоволокна, ненапряжен/напряжен	200/100	мм
Выходной коннектор оптоволокна	QBH

Холодильник

Тип	Riedel_PC 41.02-KE-S
Номинальная мощность охлаждения		W
Электрическая мощность		W
Размеры	640x708x835	Мм
Вес		кг
Выходное давление охлаждающей воды	3,5Bar @ 12л/мин	Bar
Скорость подачи охлаждающей воды	24л/мин @1,5bar	л/мин
Температура охлаждающей среды на выходе		°C
Хладагент	R407C
Охлаждающая среда	Деминерализованная вода
Добавка охлаждающей среды	нет

Оптическая система

Оптическая система передает лазерный пучок от лазерного источника к стыкуемым кромкам рулонов. Включает оптико-волоконный кабель, 2-ступенчатый оптический переключатель, два оптико-волоконных кабеля для разных оптических устройств; режущую и сварочную головки.

Согласно своей конфигурации оптическая система позволяет при помощи 2-ступенчатого оптического переключателя отрезать две кромки рулонов режущей головкой с последующей сваркой двух кромок при помощи сварочной головки.

Головка резки

Основные характеристики головки резки

Тип	PRECITEC типа YK52
Оптоволокно	QBH
Фокусное расстояние зеркал коллиматора		мм
Фокусное расстояние фокусирующих линз		мм
Увеличение	120/100=1.2	мм

Коллиматор (312)

Коллиматор обеспечивает параллельность пучка, поступающего из оптико-волоконного кабеля. Все предварительно отстированные коллиматоры, указанные в настоящем руокводстве, имеют зеркала из плавленого кварца. Для оптимальной эффективной эксплуатации все коллиматоры также охлаждаются водой.

Тип	PRECITEC
Фокусное расстояние		мм
Диаметр линзы		мм
Свободная расходимость		мм

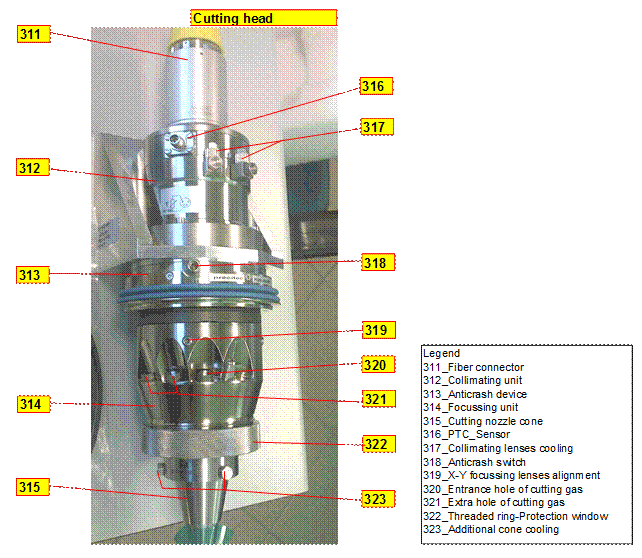

Фокусирующее устройство (314)

Фокусирующее устройство (314) установлено на пути прохождения пучка за коллиматором. Основной частью является головка коннектора с установленными держателем линз и фокусирующими линзами. Можно использовать линзы диаметром до 52 мм.

Центрирование линз выполняется при помощи 4-х болтов, расположенных крестообразно. Диапазон центрирования ± 1 мм в обоих направлениях.

Вертикальное положение фокуса достигается посредством смещения линз в диапазоне -4 мм и +5 мм.

Тип	PRECITEC YK52
Фокусное расстояние		мм
Диаметр линзы		мм
Свободная расходимость		мм

Защитное стекло (322)

При загрязнениях его легко заменить или очистить без необходимости регулировки линз и режущей головки.

Газ резки (320-321)

Газ одновременно охлаждает защитное стекло и линзы. Компенсация давления между верхом и низом защитного стекла снижает нагрузку таким образом, что в сравнении с традиционными головками резки можно использовать более тонкое защитное стекло.
