PL1-PL2

Z

X

Y

Операция: Смазка

Периодичность: каждые 700 часов работы

Смазка: ISOFLEX NBU 15 или MICROLUBE GB 0 “ KLUBER “

Количество: 20 гр.

Инструмент: Смазчик с гибкими шлангами

Смазать скользящие блоки при помощи четырех смазочных ниппелей (315), расположенных на их корпусах.

Не используйте слишком много консистентной смазки, так как при движении механических осей излишняя смазка может попасть на оптические компоненты.

Проверьте смазку ходового винта (318) и подшипников, расположенных по краям, гайки и при необходимости смажьте их.

Операция: Смазка

Периодичность: каждые 700 часов работы

Смазка: ISOFLEX NBU 15 или MICROLUBE GB 0 “ KLUBER “

Количество: 20 гр.

Инструмент: Смазчик с гибкими шлангами

Смазать скользящие блоки при помощи четырех смазочных ниппелей (315), расположенных на их корпусах.

Не используйте слишком много консистентной смазки, так как при движении механических осей излишняя смазка может попасть на оптические компоненты.

Проверьте смазку ходового винта (334) и подшипников, расположенных по краям, гайки и при необходимости смажьте их.

Операция: Проверка натяжения приводного ремня

Периодичность: каждый эксплуатационный год

Для проверки натяжения приводного ремня, расположенного между Х-двигателем и ходовым винтом вращайте в поперечном направлении сечение ремня пальцами. Ремень имеет хорошее натяжение при сложности его вращения в вертикальном положении.

При необходимости. Увеличьте или уменьшите натяжение ремня, отрегулировав положение мотора при помощи болтов.

Операция: Смазка

Периодичность: каждые 700 часов работы

Смазка: ISOFLEX NBU 15 или MICROLUBE GB 0 “ KLUBER “

Количество: 20 гр.

Инструмент: Смазчик с гибкими шлангами

Смазать скользящие блоки при помощи четырех смазочных ниппелей (315), расположенных на их корпусах.

Не используйте слишком много консистентной смазки, так как при движении механических осей излишняя смазка может попасть на оптические компоненты.

Проверьте смазку ходового винта (342) и подшипников, расположенных по краям, гайки и при необходимости смажьте их.

Операция: Смазка

Периодичность: каждые 700 часов работы

Смазка: ISOFLEX NBU 15 или MICROLUBE GB 0 “ KLUBER “

Количество: 20 гр.

Инструмент: Смазчик с гибкими шлангами

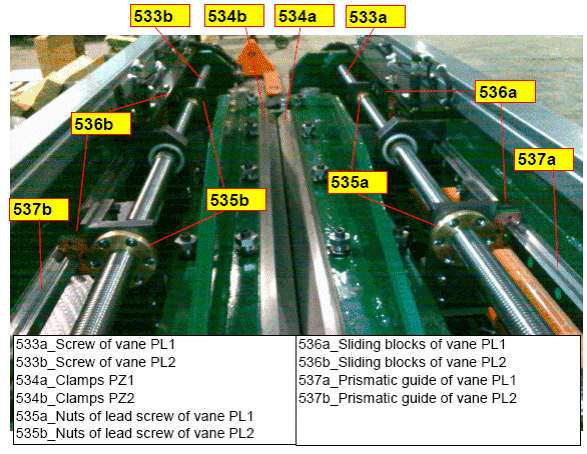

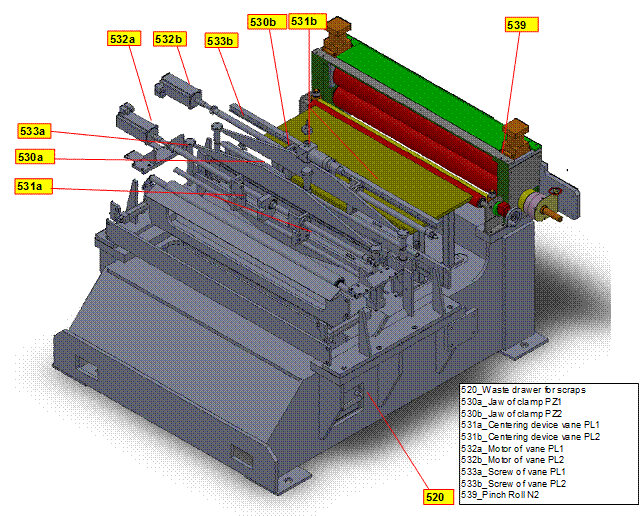

Проверьте смазку ходового винта (533a-533b) и подшипников, расположенных по краям, гайки и при необходимости смажьте их.

Не используйте слишком много консистентной смазки, так как при движении механических осей излишняя смазка может попасть на оптические компоненты.

Операция: Смазка

Периодичность: каждые 700 часов работы

Смазка: ISOFLEX NBU 15 или MICROLUBE GB 0 “ KLUBER “

Количество: 20 гр.

Инструмент: Смазчик с гибкими шлангами

Смазать скользящие блоки (536a-536b) при помощи четырех смазочных ниппелей (315), расположенных на их корпусах.

При необходимости смазать призматические направляющие (537a-537b) и проверить состояние гаек (535a-535b).

Электрические части

Безопасность

Рекомендуется проводить периодический тест на определение эффективности защитной блокировки.

- Когда агрегат работает в «автоматическом режиме», нажмите одну из красных аварийных кнопок на главном, вспомогательном или операторском пульте управления. Движение оси агрегата и излучение лазерного пучка должны прекратиться.

- Когда оборудование находится в «автоматическом режиме», откройте двери защитного ограждения. Движение оси оборудования и лазерного пучка должны прекратиться.

О возможных обнаруженных аномалиях следует сообщать ответственному специалисту, который должен прекратить использование агрегата и попросить о технической помощи.

Электрические шкафы и электрические соединения

Рекомендуется периодически проводить визуальный осмотр кабелей, коннекторов и распределительных коробок.

Программное обеспечение

Строго рекомендует периодически делать резервную копию ПО для сохранения конфигурации CNC и файлов.

В частности:

- После установки следует хранить в безопасном и защищенном месте весь комплект дисков ПО, поставляемых производителем. В частности, на данных дисках содержатся данные по всем параметрам оборудования конфигурации CNC. Они будут использованы для восстановления первоначальной конфигурации CNC в случае повреждения аппаратных средств.

- При необходимости, раз в день копируйте новые отредактированные программы обработки.

- В случае необходимости, раз в неделю делайте резервные копии всех отредактированных программ обработки.

Для сохранения программ сварки, разработанных в течение нескольких лет, и для легкого поиска программ в будущем, рекомендуется следующее:

- Разделите весь комплект программ обработки на однородные библиотеки (например, заказчики, прикладные программы, материалы.....)

-Сохраните данные файлы на компакт-дисках.

ПРЕДУПРЕЖДЕНИЕ- В случае изменения установленной версии операционной системы Windows, RTM не гарантирует полную совместимость системы.

Лазер

Лазерный источник

1 kW лазерные источники поставляются с соответствующими руководствами по эксплуатации и техническому обслуживанию. Для получения информации о техническом обслуживании, см. данные руководства.
