Ослаблены или окислены соединительные клеммы	■ Очистите соединительные клеммы и слегка смажьте, особенно нижнюю сторону. кислотостойкой защитной смазкой, подтяните винты крепления
Плохие соединения на корпус аккумуляторной батареи - двигателя - кузова	■ Проверьте соединения (клеммы) на корпус, при необходимости восстановите металлические соединения или туго затяните винтовые соединения
Слишком большой саморазряд аккумуляторной батареи из-за загрязнения электролита	■ Замените аккумуляторную батарею
Возможно, просульфатированы пластины аккумуляторной батареи (серо-белый налет на положительных и отрицательных пластинах)	■ Зарядите аккумуляторную батарею малым током для того, чтобы медленно убрать налет. Если же после повторной зарядки и разрядки заданная мощность все еще остается слишком низкой, замените батарею
Аккумуляторная батарея изношена, отвалилась активная масса пластин	• Замените аккумуляторную батарею
Недостаточный заряд аккумуляторной батареи	Неисправность в генераторе, регуляторе напряжения или линейных соединениях	■ Проверьте генератор и регулятор напряжения. отремонтируйте или замените: закрепите нормально провода
Ослаблен клиновой ремень ■ Подтяните или замените клиновой ] ремень
Подключено слишком много потребителей тока	■ Установите более мощную аккумуляторную батарею; возможно, примените и более мощный генератор
# Длительный перезаряд. аккумуляторной батареи	Неисправность в регуляторе напряжения, возможно, и в генераторе	■ Замените регулятор напряжения или проверьте генератор

Обозначенные указания не относятся к необслуживаемым батареям

20.20. ПРОТИВОУГОННОЕ СИГНАЛЬНОЕ УСТРОЙСТВО

»ч

Противоугонная сигнализация РОНЭ МО№ЕО акти-
визируется, в зависимости от оборудования, клю-
чом автомобиля или инфракрасным дистанционным
управлением.

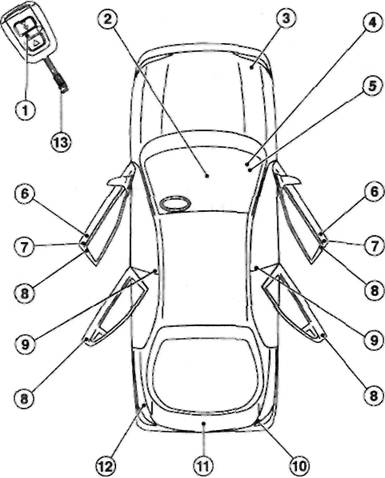

Составные части противоугонной сигнальной системы

Р-5449

1 - Инфракрасный передатчик

2 - Индикатор функционирования,

красный светодиод

3 - Переключатель капота

двигателя

4 - Реле указателей поворота

с мигающим светом

5 - Модуль противоугонной

сигнализации

6 - Инфракрасный приемник

7 - Позиционный переключатель

замыкающего цилиндра

в - Позиционный переключатель
замка

9 - Контрольные датчики салона

автомобиля

10 - Переключатель замыкающего

цилиндра

для задней крышки автомобиля/
крышки багажника

11 - Позиционный переключатель

для задней крышки/крышки
багажника

12 - Звуковой сигнал сигнального

устройства

13 - Ключ автомобиля

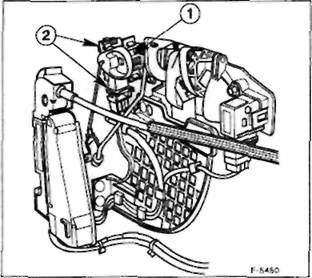

В замыкающем цилиндре двери -1- находится пози-
ционный переключатель -2-. преобразующий движе-

ние замыкающего цилиндра в электрический сиг-
нал -2- и передающий его дальше в модуль противо-
угонной сигнализации. После этого сигнальный
модуль контролирует, все ли двери, задняя крышка
кузова и капот двигателя закрыты. Если все закрыто,
модуль активизирует сигнальное противоугонное
устройство. Это индицируется быстрым миганием
функционального индикатора в цифровых часах или в
бортовом компьютере. Спустя 20 секунд устройство
активизируется, и мигание становится медленнее.

Если при активизированной сигнальной системе
открыта дверь, капот двигателя или задняя крышка
кузова (крышка багажника), то через соответствую-
щие переключатели и электрические цепи приводит-
ся в действие сигнал тревоги. То же происходит,
если снимается разъем радиоприемника или включа-
ется зажигание.

При тревоге в течение 30 секунд звучит звуковой
сигнал, который воспроизводится дополнительно
установленным рупором. Одновременно в течение
около пяти минут мигает предупредительная свето-
вая Сигнализация. Реле блокировки стартера предо-
твращает запуск двигателя, пока активизировано

Устройство противоугонной сигнализации может
быть скомбинировано с контролем внутри автомо-
биля. С этой целью в качестве дополнительных дета-
лей установлено два ультразвуковых датчика -1-й
-2- в В-стойках (средние стойки салона). Ультразву-
ковой датчик состоит из приемной и передающей
части. При активизированной противоугонной сигна-
лизации датчик передает звуки определенной ча-
стоты ультразвукового диапазона в салон
автомобиля. Приемник контролирует отраженные во-
лны и сравнивает их с принятой незадолгэ до этого
частотой. Если при этом обнаруживается существен-
ное различие, то приводится в действие сигнал тре-
воги. Контроль внутри салона автомобиля
активизируется с помощью так называемой "двойной
блокировкой", см.п.17.31.

20-21, ГЕНЕРАТОР

Рога" Мопйео оборудован генератором трехфазного
тока марок Возсп, ШзиЫзгн или Рога". В зависимости
от модели и оборудования устанавливаются генера-
торы различной мощности.

Генератор приводится в действие от коленчатого
вала через клиновой ремень. При этом ротор при по-
мощи обмотки возбуждения вращается внутри не-
подвижной обмотки стартера со скоростью вдвое
большей скорости двигателя.

По графитовым щеткам и контактным кольцам ток
возбуждения протекает в обмотку возбуждения. При
этом возникает магнитное поле. Положение магнит-
ного поля по отношению к обмотке статора постоян-
но изменяется в соответствии с поворотом ротора. В
результате этого в обмотке статора течет перемен-
ный ток.

Поскольку от генератора происходит заряд батареи,
трехфазный ток преобразуется через выпрямители,
смонтированные на диодной плате, в постоянный
ток. Регулятор напряжения изменяет ток заряда пу-
тем включения и выключения тока возбуждения в со-
ответствии с состоянием заряда батареи.
Одновременно регулятор поддерживает рабочее на-
пряжение постоянным, равным около 14 В, незави-
симо от числа оборотов.

20.22. ТЕХНИКА БЕЗОПАСНОСТИ
ПРИ РАБОТЕ НА ГЕНЕРАТОРЕ

Чтобы избежать повреждения устройства, соблюдай-
те при выполнении операций на генераторе указания
по технике безопасности. Разборка и ремонт генера-
тора должна проводиться в специализированной ре-
монтной мастерской.

? Если подключается дополнительная батарея {на-
пример, для помощи при старте), обязательно про-
следите, чтобы между собой были соединены
одноименные полюса батареи.

? При подключении зарядного прибора провода за-
рядника должны быть подключены к соответствую-
щим клеммам батареи. Отсоедините провод
"массы" и плюсовой провод во время процесса за-
ряда от батареи.

? Двигатель не должен работать без батареи.

? Никогда не соединяйте накоротко клеммы генера-
тора и регулятора напряжения.

? Никогда не переключайте полюса генератора.

20.23. СНЯТИЕ И УСТАНОВКА
ГЕНЕРАТОРА

Важно! Отсоедините провод массы (-) от аккумуля-
торной батареи.

Внимание! В результате стираются данные в элек-
тронных запоминающих устройствах, например, в
устройстве запоминания неисправностей двигателя
или код радиоприемника. Необходимо внимательно
прочесть раздел "Снятие и установка аккумуляторной
батареи", прежде чем ее отсоединять.
