Установка. С карбюраторным двигателем

С карбюраторным двигателем

Снятие в автомобилях

• Снимите воздушный фильтр, см.п.5.6.

• Выкрутите болт держателя проводов на отводе
всасывающей трубы и снимите провода с генера-
тора.

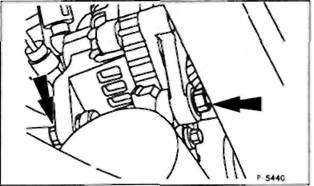

• Выкрутите верхний болт крепления генератора.

• Обозначьте краской положение правого переднего
колеса относительно ступицы. В результате этого
отбалансированное колесо можно будет смонтиро-
вать в то же положение. Ослабьте гайки колеса на
стоящем на земле автомобиле. Установите автомо-
биль спереди на подставки и снимите правое пе-
реднее колесо.

• Снимите внутреннее крыло автомобиля, см.п.17.3.

• Отсоедините многоконтактный разъем от генера- тора. отвинтите толстый провод.

• Снимите покрытие ременного шкива и ослабьте
клиновой ребристый ремень, снимите только с ше-
стерни ремня генератора, см.п.1.19.

• Снимите головку поперечной рулезой тяги,
см.п.13.3.

• Выкрутите нижний болт крепления и выньте гене-
ратор через нишу колеса.

• Установите генератор, привинтите нижний болт
крепления, не затягивая.

• Опустите автомобиль на землю.

• Затяните верхний болт крепления генератора с мо-
ментом 50 Нм.

• Приподнимите автомобиль.

• Затяните нижний болт крепления с моментом
50 Нм

• Смонтируйте клиновой ремень и покрытие ремен-
ного шкива, см.п. 1.19.

• Смонтируйте головку поперечной рулевой тяги,
см.п.13.3.

• Смонтируйте внутреннее крыло автомобиля,
см.п.17.3.

• Установите правое переднее колесо так, чтобы
совпали нанесенные при демонтаже маркировки.
Предварительно смажьте поверхность седла обода
на ступице колеса подшипниковой смазкой. При-
крутите колесо. Опустите автомобиль на землю и
затяните колесные гайки крест-накрест с моментом
100 Нм.

• Подсоедините электрические провода к генератору
и прикрутите держатель проводов к отводу всасы-
вающей трубы.

• Смонтируйте воздушный фильтр, см.п.5.6.

• Подключите провод "массы" батареи (-).

• Установите на часах текущее время.

• Задайте противоугонный код радиоприемника.

Снятие генератора в автомобилях
с турбодизелем

• Установите автомобиль на подставки.

• Снимите нижнее покрытие двигателя, см.п.2.4.

• Снимите клиновой ремень генератора, см.п. 1.19.

• Снимите охладитель наддувочного воздуха,
см. п. 1.9.

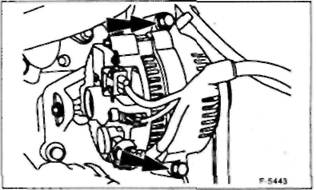

• Отвинтите и выньте генератор.
