Молибдена
|
|
|
|
И его гайку смазкой дисульфида
Смажьте резьбу балансирного вала
Алюминиевую пластину.
Балансирного вала (4), вставьте
Вал, проверьте совпадение метки
Вал двигателя, проверьте
Балансирного вала на коленчатый
совпадение метки (а) шестерни
привода балансирного вала "●" с
меткой (в) на буфере коленвала "●"
• Шестерню балансирного вала
ПРИМЕЧАНИЕ: При установке шестерни
балансирного вала на балансирный
(а) шестерни привода
балансирного вала "●", с меткой (в)
шестерни балансирного вала "●".
• Фиксирующую шайбу балансирного вала
• Гайку балансирного вала
|
- 118 -
ПРИМЕЧАНИЕ: При затяжке гайки (1) шестерни
между шестернями (3) и (4)

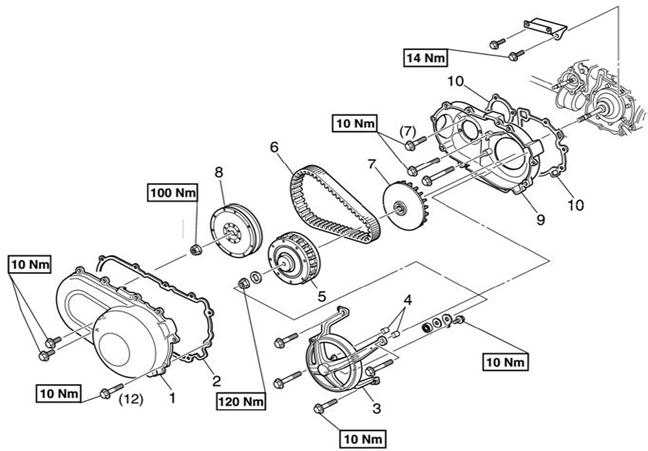

ВАРИАТОР, ПЕРВИЧНЫЙ ВТОРИЧНЫЙ ШКИВЫ
 |
| № п.п | Название детали | Количество | Отметки |
| Демонтаж первичного и вторичного шкива вариатора | Снимите детали, действуя в предписанном порядке. | ||
| Крышка вариатора | |||
| Прокладка крышки вариатора | |||
| Корпус подшипника вариатора | |||
| Втулка направляющая | |||
| Шкив ведущий вариатора | |||
| Ремень вариатора | |||
| Половина ведущего шкива, неподвижная | |||
| Шкив ведомый вариатора | |||
| Корпус вариатора | |||
| Прокладка уплотнительная корпуса вариатора | |||
| Установку следует производить в обратном порядке. |
- 119 -

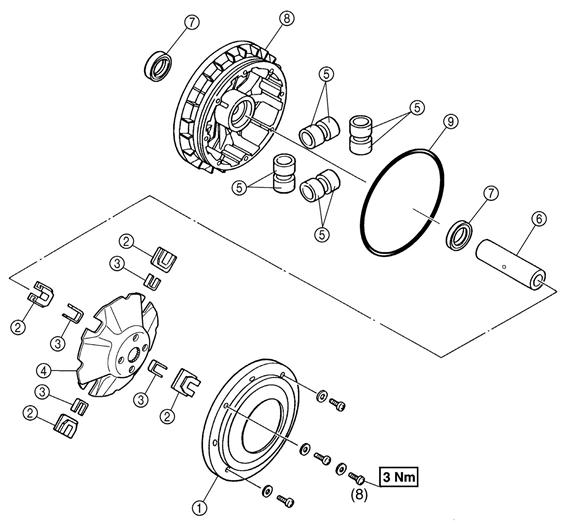

ВАРИАТОР, ПЕРВИЧНЫЙ ШКИВ
 |
| № п.п | Название детали | Количество | Отметки |
| Разборка первичного шкива вариатора | Снимите детали, действуя в предписанном порядке. | ||
| Крышка первичного шкива вариатора | |||
| Направляющая скольжения грузиков вариатора | |||
| Обойма направляющей скольжения грузиков вариатора | |||
| Пластина фигурная центробежного регулятора | |||
| Грузик вариатора | |||
| Втулка направляющая ведущего шкива вариатора | |||
| Сальник | |||
| Половина ведущего шкива вариатора, подвижная | |||
| Кольцо уплотнительное | |||
| Установку следует производить в обратном порядке. |
|
|
|
- 120 -

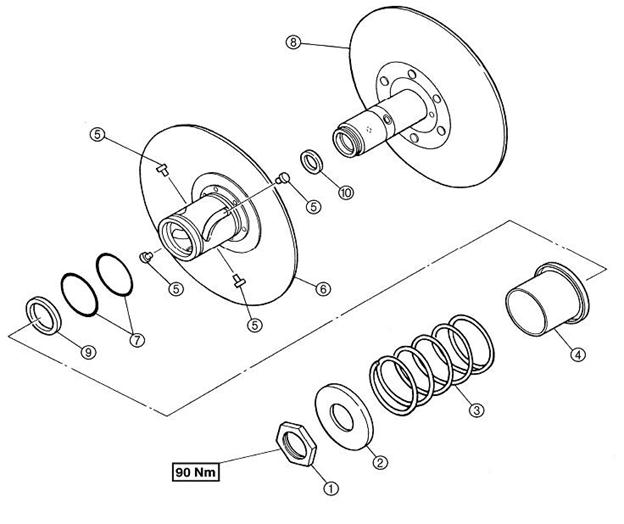

ВАРИАТОР, ВТОРИЧНЫЙ ШКИВ
 |
| № п.п | Название детали | Количество | Отметки |
| Разборка вторичного шкива вариатора | Снимите детали, действуя в предписанном порядке. | ||
| Гайка вторичного шкива вариатора | |||
| Чашка опорная пружины вариатора | |||
| Пружина вариатора | |||
| Втулка направляющая пружины вариатора | |||
| Штифт неподвижн.половины ведом.вала вариатора | |||
| Половина ведомого шкива вариатора подвижная | |||
| Кольцо уплотнительное | |||
| Половина ведомого шкива вариатора неподвижная | |||
| Кольцо уплотнительное | |||
| Кольцо уплотнительное | |||
| Установку следует производить в обратном порядке. |
- 121 -

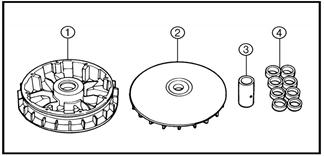

Проверьте:
Примечание:Перед проверкой деталей вариатора с
|
|
|
|
|
