График жесткости пресса

При рабочем ходе значительная часть энергии безвозвратно теряется на упругую деформацию частей пресса, В прессах для объемной штамповки доля этих потерь составляет 25...30 % от всех затрат энергии при рабочем ходе. Для учета этой энергии строится график жесткости пресса, характеризующий зависимость суммарной деформации частей пресса от величины усилия на ползуне.

Прессы в настоящее время конструируются с оптимальными коэффициентами жесткости, полученными в результате многолетней практики проектирования и эксплуатации. На этапе проектирования жест кость пресса определяется по эмпирическим формулам [l, 2], [14, с. 89].

В нашем случае для одностоечного пресса рекомендуемая жесткость прecca составляет

С = 15,8 = 15,8 = 250 (кН/мм)

При деформировании заготовки пресс (станина, кривошипный вал, ползун, шатун) испытывают упругие деформации и могут рассматриваться как своеобразная пружина растяжения с жесткостью С. Для пружин известна зависимость, связывающая усилие Р с cумарной упругой деформацией и жесткостью С:

Р = С ,

откуда при P = максимальная величина суммарной упругой деформации частей пресса:

= /С, = 250/250 = 1 мм.

На этом основании строим график жесткости пресса Р() (рис. 6.2.1). График строится в том же масштабе, что и график сопротивления деформации.

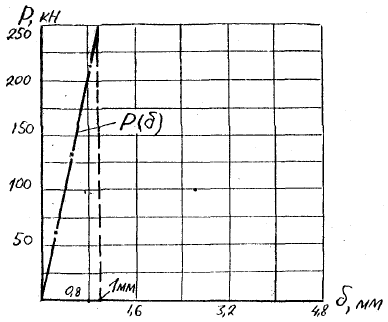

Рис. 6.2.1 – График жесткости пресса.
