Установки травления

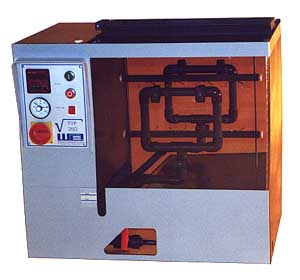

Струйная травильная установка с осцилляцией
Typ 350

Эта компактная машина предназначена для травления печатных плат с мелкими печатными проводниками (проводник / зазор до 0,1 мм).
Высокое качество травления достигается подачей травильного раствора центробежным насосом высокого давления через 8 специальных форсунок на поверхность вертикально расположенной осциллирующей печатной платы, закрепленной в рабочей раме. Рабочая рама находится между двумя прямоугольными гребёнками с форсунками.
Конструкция подвесных конических форсунок обеспечивает эффективное вихревое распыление травильного раствора.
Во время процесса травления рабочая рама вместе с заготовкой циклически перемещается по горизонтали. Таким образом, достигается время травления при свежем FeCl3 для 35 мкм медной фольги - 60 сек. Титановые пружинящие зажимы рабочей рамы гарантируют равномерное травление всей поверхности заготовки. Титановый нагреватель управляется терморегулятором (0 - 55 °C).
Цифровой таймер с автоматическим отключением управляет временем травления (0-99 мин). По истечении выбранного времени выключается насос и подается звуковой сигнал окончания процесса травления.

Основные технические характеристики

	Typ 350	Typ 250
Размер платы, мм	350 x 400	250 x 300
Объем травильного паствора, л	17 - 19
Ширина установки, мм
Высота установки, мм
Длина установки, мм
Вес установки, кг
Электропитание	230В, 50Гц, 1800 Вт	230В, 50Гц, 1800 Вт

==============================================================

Конвейерная установка щелочного травления

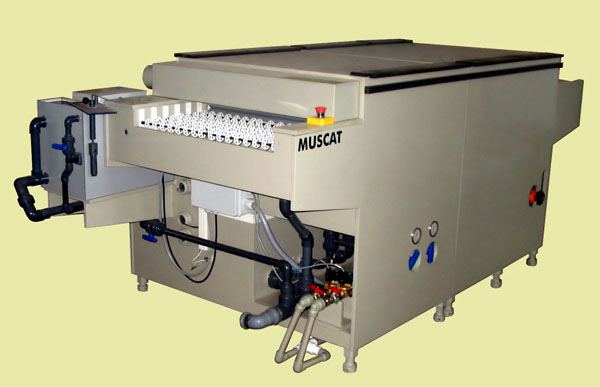

MUSCAT SPL 409

Установка предназначена для травления двухсторонних печатных плат щелочным медно-аммиачным раствором в промышленном производстве.
Установка выпускается фирмой MUSCAT Limited (Англия).

В базовую конфигурацию установки входят модули:

Модуль	Характеристики
Выносной пульт управления	· регулировка скорости конвейера · регулировка температуры травильного раствора · режим тестирования и поиска неисправностей
Загрузка	· длина - 360 мм · датчик автоматического выключения конвейера · вытяжная вентиляция · система аварийной остановки
Модуль щелочного травления	· длина - 740 мм · 480 мм - эффективная длина камеры травления · 4 пары гребенок с форсунками · насос с магнитной муфтой 1,1 кВт с регуляторами давления и манометрами верхней и нижней магистрали · рабочий бак на 200 литров травильного раствора · нагреватель 4,5 кВт с цифровой системой регулирования температуры · охлаждающий змеевик из титана
Аммонийная промывка	· длина - 240 мм · один каскад и парой гребенок с форсунками · насос с магнитной муфтой 90 Вт · рабочий бак на 50 литров раствора · 180 мм разделительная изолирующая зона
Двухкаскадная водная отмывка	· 1-й каскад отмывки с рециркуляцией, одной парой гребенок с форсунками, магнитный насос 90 Вт, перелив в дренаж · 2-й каскад отмывки магистральной водой с одной парой гребенок с форсунками, электромагнитным вентилем и регулятором давления. · датчик расхода воды (ротаметр)
Разгрузка	· Длина - 360 мм · Вытяжная вентиляция · Система аварийной остановки · Регулируемый двигатель конвейера 0,12 кВт

Основные технические характеристики

Общая длина установки, мм
Ширина установки, мм
Ширина конвейера, мм
Полезная ширина конвейера, мм
Электропитание	380 В, 3-фазн., 50 Гц, 7 кВт

Дополнително поставляется:

· Контроллер плотности травильного раствора BLT

· pH-метр с дозатором

Установка металлизации Compacta L300

Установка сквозной металлизации СОМРАСТА специально разработана для мелкосерийного производства и предназначена для осаждения меди в переходных отверстиях печатных плат.
Одновременно может обрабатываться заготовка размером 210 х 300 мм.
Установка включает весь необходимый комплект ванн и оборудования и занимает предельно малую площадь. Установка удобна в эксплуатации и обслуживании.
На данной установке могут быть выполнены все существующие способы сквозной металлизации.
Установка имеет пять рабочих ванн по 10 л, гальваническую ванну 30 л, две ванны предварительной промывки и одну ванну струйной промывки. Все ванны изготовлены из противоударного ПВХ. Первая рабочая ванна, имеющая нагреватель содержит вставку, изготовленную из полипропилена. Все ванны снабжены полиэтиленовыми сливными патрубками.

Схема расположения рабочих ванн

Рабочие ванны и гальваническая ванна имеют общее устройство колебательного перемещения заготовок, представляющее собой штангу с устройством крепления заготовок, приводимую в движение редуктором с двигателем постоянного тока. Амплитуда колебания и скорость перемещения штанги регулируются. Гальваническая ванна имеет плавную регулировку величины рабочего тока. Имеющиеся электроизмерительные приборы показывают текущие электрические параметры гальванического процесса.
Гальваническая ванна оснащена держателями катодов, анодов и системой барботажного омывания заготовки с подачей воздуха.
Панель управления оборудована регуляторами температуры, выключателями нагревательных элементов, общим выключателем питания и 6-ю цифровыми таймерами отсчета времени со звуковым сигналом. Имеется выпрямитель с вольтметром, амперметром, выключателем и соединительной розеткой для подачи электроэнергии на гальваническую ванну.
Нагреватели имеют покрытие из политетрафторэтилена.
Промывочные ванны расположены на фронтальной части установки.
Ванна струйной промывки с двумя рядами форсунок, управляется педалью.

Основные технические характеристики

Размер рабочей ванны, мм	400 х 100 х 300
Объем рабочей ванны, л
Размер гальванической ванны, мм	400 х 275 х 300
Объем гальванической, л
Общее количество ванн, шт.
Электропитание	220 В 50 Гц 2600 Вт
Габаритные размеры установки, мм	1550 х 900 х 1140
Вес установки, кг

Установка горячего лужения и выравнивания припоя (HAL)

Установка HAL-5224 американской фирмы Argus International используется для нанесения припоя на контактные площадки и металлизированные отверстия двухсторонних печатных плат методом вертикального погружения заготовки в расплавленный припой.
Установка выполнена из нержавеющей стали, имеет ванну с расплавленным припоем, устройство крепления печатных плат, привод погружения и извлечения из ванны, двухсторонний воздушный нож для удаления излишков припоя с поверхности, из отверстий заготовки и выравнивания слоя пропоя по поверхности.

В состав установки входит:

· Система микропроцессорного управления

· Устройство регулирования ширины щели и угла наклона воздушного ножа

· Система регулирования температуры припоя

· Пульт управления и педаль запуска цикла лужения

· Система безопасности оператора

Основные технические характеристики:

Максимальный размер заготовки, мм	610 x 760
Производительность, цикл/час
Емкость ванны припоя, кг
Давление воздуха, атм	6-8
Расход воздуха, куб.м/час
Электропитание, B	380 (3-х фазное)
Производительность вытяжки, куб.м/час
Габаритные размеры, мм	1600х800х2600
Вес, кг

Установка ИК оплавления гальванического покрытия олово-свинец
PC-4720SD / PC4730SD (Argus International –США)

Установка предназначена для оплавления гальванического покрытия олово-свинец двухсторонних заготовок печатных плат. Используется предварительный длинноволновый ИК подогрев с последующим коротковолновым ИК оплавлением с индивидуальным управлением для каждой из сторон.

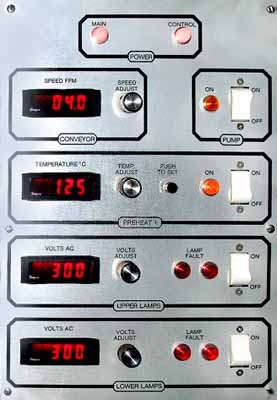

Цифровой контроллер обеспечивает легкость управления и точность регулировки основных параметров процесса оплавления (температура, мощность излучения, скорость конвейера).

В загрузочной части установки расположен модуль флюсования, имеющий сильфонный насос подачи флюса.

В состав установки входит:

· Модуль флюсования

· Модуль предварительного нагрева, длинноволновое ИК излучение

· Модуль оплавления, коротковолновое ИК излучение

· Модуль охлаждения

Основные технические характеристики

Наименование модели	PC4720SD	PC4730SD
Максимальная ширина заготовки, мм
Количество ламп	8 сверху + 8 снизу	12 сверху + 12 снизу
Скорость конвейера, м/мин	0,6 – 6 с шагом 1%	0,6 – 6 с шагом 1%
Вытяжная вентиляция, м3/мин
Электропитание	220В, 50Гц, 2500Вт	220В, 50Гц, 2500Вт
Габаритные размеры, мм	2045х965х1965	2045х1244х1965
Вес, кг

Дополнительно может поставляться:

· Выходной модуль конвейера длиной 610мм, используемый для охлаждения заготовки и визуального контроля качества оплавления

Специально, для оплавления заготовок многослойных печатных плат Argus International выпускает установку PC4800.

Установки скрайбирования групповых заготовок фирмы Seetrax

Quickscore	Multiscore

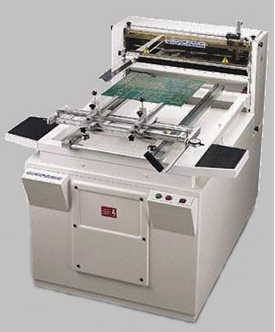

Quickscore - это компактная установка скрайбирования (V-scoring) печатных плат. Линия скрайбирования (линия будущего разлома) формируется парой дисковых фрез, расположенных в одной вертикальной плоскости и прорезающих V-образные канавки с двух сторон.

Глубина канавок регулируется в зависимости от толщины заготовки и требуемой толщины перемычки. Одновременно может быть сформировано до 12 линий скрайбирования. Загрузка плат осуществляется вручную при помощи двух фиксирующих штырей, отверстия для которых находятся на технологическом поле заготовки. Подача обрабатываемых заготовок осуществляется вручную.
В модификации Multiscore подача заготовок автоматическая. Установка скрайбирования Multiscore имеет дополнительный фиксатор заготовок, что позволяет одновременно обрабатывать две заготовки.

Основные технические характеристики

Максимальный размер заготовки, мм	710 х 710
Максимальное количество канавок
Минимальное расстояние между канавками, мм
Скорость резания, м/мин
Диаметр фрезы, мм
Угол фрезы, град
Габаритные размеры, мм	1570 х 900 х 1300
Вес, кг
Электропитание	380 В, 2000 Вт

Дополнительно требуется: пылесос производительностью не менее 45 м3/мин
