Лекция 15. Конструкции одноэтажных каркасных зданий из монолитного железобетона

Арки

При пролете свыше 30 м железобетонные арки ста­новятся экономичнее ферм. Наиболее распространенные арки — двухшарнирные — выполняют пологими со стрелой подъема f =1/6…1/8 l. Распор арки обычно воспри­нимают затяжкой. Затяжки выполняют стальными или железобетонными (рис. 14.29)

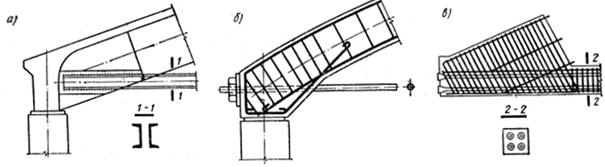

Рис.14.29. Конструкции опорного узла при металлической (а, б) и железобетонной (в) затяжках

В конструктивном отношении выгодно очертание оси арки, близкое к кривой давления. Арочный момент

(14.17)

где М_bmx — балочный момент; H —распор арки.

Очертание кривой давления находят, полагая М_x;=0. Тогда

(14.18)

При равномерно распределенной нагрузке и несмещаемых опорах кривая давления арки будет квадратной параболой

(14.19)

где ζ= x/f

Полного совпадения оси арки с кривой давления до­стигнуть не удается, так как при различных схемах загружения временной нагрузкой, а также под влиянием осадки и ползучести бетона изгибающие моменты неизбежно возникают. Влияние ползучести бетона особенно существенно в большепролетных арках. В связи с этим принимают такое очертание оси арки, при котором расчетные усилия будут наименьшими. Для типизации конструкции и упрощения производства работ очертание оси пологих двухшарнирных арок обычно принимают по окружности.

Конструирование арок выполняют по общим правилам, как для сжатых элементов. Сечение арок может быть прямоугольным и двутавровым, чаще с симметрич­ным двойным армированием, так как возможны знакопеременные изгибающие моменты. Затяжку выполняют предварительно напряженной. Для уменьшения провисания затяжки через 5—6 м устраивают железобетонные или стальные подвески.

Пример армирования двухшарнирной арки двутаврового сечения с предварительно напряженной затяжкой пролетом 36 м приведен на рис. 14.30. Арку собирают из шести блоков. Затяжку изготовляют в виде це­лого элемента с опорными блоками, что повышает надежность работы распорной конструкции. В качестве напрягаемой арматуры затяжки применяют канаты, натягиваемые на упоры. Соединение блоков на монтаже возможно на сварке выпусков арматуры или на сварке закладных деталей. Стыковые швы замоноличивают. Большепролетные высокие арки имеют более сложное очертание оси, их обычно выполняют трехшарнирными. Распор арки передают на фундаменты н грунты основания. При слабых грунтах распор арки воспринима­ют затяжкой, расположенной ниже уровня пола.

Арки рассчитывают на нагрузки от покрытия и массы арки, сплошную и одностороннюю нагрузку от снега и сосредоточенную нагрузку от подвесного транспорта, большепролетные арки рассчитывают также на усадку ползучесть бетона, а высокие арки — на нагрузку от ветра. В расчетной схеме очертание пологой двухшарнирной арки принимают по квадратной параболе (рис. 14.31, а). Высоту и ширину сечения арки предварительно принимают:

h = (1/30... 1 /40) l; b=(0,4...0,5)h

Площади сечения арматуры затяжки предварительно подбирают по распору

(14.21)

а – общий вид; б – конструкции блока арки; в – варианты стыка блоков; г – конструкция затяжки; д – крепление подвески к затяжке; 1- ванная сварка; 2 - накладка

Рис.14.30. Конструкция сборной арки с затяжкой пролетом 36м

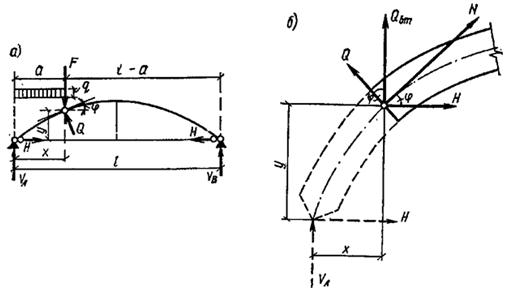

Рис.14.31. К расчету арок

Двухшарнирные арки рассчитывают как статически неопределимые системы с учетом влияния перемещений от изгибающих моментов и нормальных сил. Для пред­варительно напряженной затяжки в расчете перемещений учитывают приведенную площадь бетона А_red. Предварительное напряжение затяжки, в результате которо­го деформации арматуры оказываются выбранными, уменьшает подвижность опор арки и приближает ее ра­боту под нагрузкой к работе арки с неподвижными пятами. При этом распор Н увеличивается, а изгибающий момент арки уменьшается.

Трехшарнирные арки статически определимы. Если опоры расположены в одном уровне, то распор

(14.22)

где М_bm — балочный момент в середине пролета арки.

Усилия М, Q, N определяют в нескольких сечениях по длине арки (рис. 14.31,б). Изгибающие моменты определяют по формуле (14.17), продольные и попе­речные силы

(14.23)

(14.24)

где φ — угол между касательной к оси арки в рассматриваемом се­чении и горизонтальной прямой; Q_bm — балочная поперечная сила.

Усилия в сечениях, вычисленные от разных загружений, сводят в таблицу, по которой устанавливают макси­мальные и минимальные расчетные усилия. Сечения ар­матуры подбирают по формулам для сжатых элементов. Чтобы учесть влияние продольного изгиба в плоскости кривизны, расчетную длину принимают: для трехшарнирной арки, равной 0,58s, для двухшарнирной — 0,54s, для бесшарнирной — 0,36s (где s—длина дуги). Поперечные силы в арках незначительны, поперечные стержни ставят по расчету и конструктивным соображениям. Арма­туру затяжки подбирают как для растянутого элемента по условиям прочности и трещиностойкости.

В одноэтажном каркасном здании из монолитного железобетона основная несущая конструкция — попе­речная рама. Нагрузка от покрытия здания — балочного или тонкостенного пространственного — передается на поперечные рамы.

Прямолинейные ригели возможны при пролетах до 12…15 м, ломаные ригели до 15…18 м, криволинейные ригели без затяжек - до 18 м, с затяжками - до 24 м и более. Рамы с криволинейными ригелями применяют преиму­щественно в качестве диафрагм коротких оболочек, яв­ляющихся весьма экономичным типом монолитных покрытий. Затяжка, препятствуя горизонтальным перемещениям верха стоек, уменьшает значения изгибающих моментов и поперечных сил в стойках и ригелях. Благодаря затяжке уменьшаются изгибающие моменты и поперечные силы также и в заделке стоек и облегчается конструкция фундаментов.

Соединение стоек монолитных рам с фундаментами может быть жестким и шарнирным. В жестком соединении арматуру стоек сваривают с соответствующими выпусками арматуры фундамента; такое соединение просто и экономично. Шарнирное соединение применяют в тех случаях, когда в заделке колонны возникает значительный изгибающий момент, а грунты оснований имеют малую несущую способность и фундаменты рамы оказываются весьма тяжелыми. Вместе с тем нужно иметь в виду, что шарнирное соединение приводит к возрастанию изгибающих моментов в пролете и ригель становится тяжелее (рис. 15.1).

Ригель армируют как балку, заделанную на опоре; часть продольной арматуры ригеля переводят в зону отрицательных моментов у опоры и заводят в стойку; стойки армируют как сжатые элементы, часть стержней которых заводят в ригель (рис.15.1а).

При конструировании монолитной рамы особое внимание следует уделять узлам и сопряжениям. Расположение арматуры в узлах должно соответствовать характеру действующих усилий и в то же время обеспечивать удобство производства работ. В узле сопряжения ригеля с колонной наибольшие растягивающие усилия возникают на некотором удалении от края, поэтому растянутую арматуру в узле выполняют закругленной и заводят на длину, устанавливаемую на эпюре моментов (рис.15.1б).

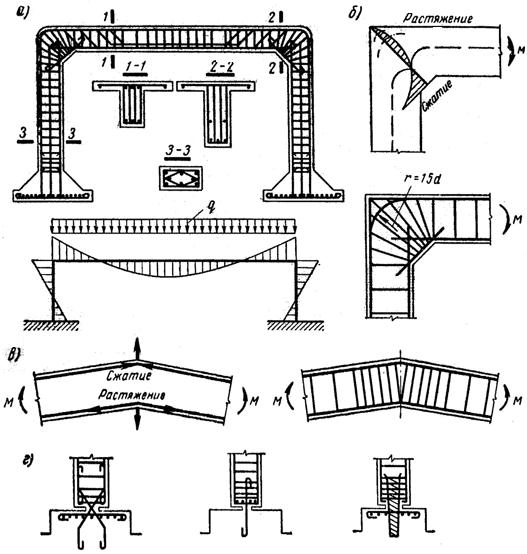

а – армирование рамы; б – армирование узла сопряжения ригеля и стойки; в – армирование ригеля при его изломе; г – армирование опорных шарниров

Рис.15.1. Конструкция монолитной однопролетной рамы

В сжатой зоне узла возникают значительные мест­ные напряжения, в связи с чем входящие углы целесо­образно выполнять со скосами (вутами), уменьшающи­ми местные напряжения. Сжатую арматуру ригеля и стойки заводят в глубь узла, а вут армируют самостоя­тельными продольными стержнями. В рамных конструк­циях с относительно небольшими усилиями вуты не делают, что несколько упрощает производство работ.

В узлах, где ригель имеет перелом, например в конь­ковом узле, усилия в нижней растянутой арматуре соз­дают равнодействующую, направленную по биссектри­се входящего угла, под действием которой арматура стре­мится выпрямиться и выколоть бетон (рис. 15.1в). Поэтому коньковые узлы армируют с перепуском кон­цов нижних растянутых стержней и усиливают дополни­тельными поперечными стержнями, определяемыми рас­четом. Поперечная арматура должна воспринимать рас­тягивающее усилие, равное вертикальной составляющей усилий в продольных растянутых стержнях, незаанкеренных в сжатой зоне:

(15.1)

или воспринимать 35 % вертикальной составляющей уси­лий во всех продольных растянутых стержнях

(15.2)

где А_s1 — площадь сечения продольных растянутых стержней, незанкеренных в сжатой зоне; γ — входящий угол в растянутой зоне.

Поперечная арматура, необходимая по расчету, дол­жна быть расположена на длине

(15.3)

Шарнирное сопряжение стойки рамы с фундаментом создается устройством упрощенного (несовершенного) шарнира. В этом месте размеры сечения стойки умень­шаются до 1/2—1/3 размеров основного сечения; здесь ус­танавливают вертикальные или перекрещивающиеся стержни, а примыкающие к шарниру части стойки и фундамента усиливают поперечными сетками (рис. 15.1, г). Продольная сила стойки передается через сохраняемую площадь бетона и арматурные стержни, поперечная сила стойки обычно погашается силой трения.
