Скважинные уплотнители (пакеры)

Пакеры при эксплуатации устанавливаются обычно в обсаженной части скважины и спускают их на колонне подъемных труб. Уплотнение, прижимаемое к обсадной трубе, должно надежно разобщать части ствола скважины, находящиеся над и под уплотнителем. Уплотнители для эксплуатационных нужд подразделяются по своему назначению.

1. Уплотнители, применяемые при отборе нефти и газа из пласта в случае:

а) оборудования, требующего создания в скважине двух изолированных каналов (например, НКТ и уплотненнее снизу пространств между НКТ и обсадными трубами при раздельной эксплуатации нескольких пластов);

б) беструбной эксплуатации (подъеме жидкости по обсадной колонне, в нижней части которой установлено уплотнение);

в) предохранения от выброса при газопроявлениях (пакер с клапаном-отсекателем).

2. Уплотнители, применяемые при исследовании или испытании в случае:

а) раздельного исследования пластов, вскрытых одной скважиной;

б) проверки герметичности обсадной колонны или герметичности изоляции пластов цементным кольцом.

3. Уплотнители, применяемые при воздействии на пласт или его призабойную зону при:

а) гидроразрыве пласта;

б) поддержание пластового давления;

в) подаче в пласт теплоносителей.

По способу посадки пакеры подразделяют на механические «М» (рисунок 3, а, б), гидравлические «Г» (рисунок 3, в, г) и гидромеханические «ГМ». Механический пакер расширяется при воздействии осевой нагрузки (масса НКТ), оболочка гидравлического пакер расширяется при подаче в нее жидкости.

Во всех пакерах должна быть опора (якорь):

· упор на забой через хвостовик;

· переход диаметра обсадной колонны;

· шлипсовый захват за обсадную колонну (якорь);

· шлипсовый захват и торец обсадной трубы в ее муфтовом соединении.

Пакеры выпускают диаметром от 88 до 245 мм, для обсадных труб — 114 ¸ 273 мм, которые обеспечивают перепад давления: 14, 21, 35, 50 и 70 МПа.

Различают следующие виды пакеров:

ПВ — пакер, воспринимающий усилие от перепада давления, направленного вверх;

ПН — тоже, направленного вниз;

ПД — то же, направленного как вниз, так и вверх.

Заякоривающие устройства (якорь) могут быть: «Г» — гидравлические (по способу посадки); «М» — механические; «ГМ» — гидромеханические.

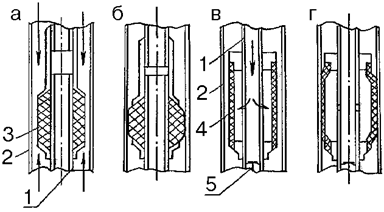

Рисунок 3 — Пакеры

1 — НКТ; 2 — обсадная колонна; 3 — пакер механический; 4 — пакер гидравлический; 5 — заглушка.

Пример обозначения пакера: 2ПД—ЯГ—136НКМ—35К1. 2 — номер модели; ПД — тип пакера; Я — наличие якоря; Г — способ посадки пакера (гидравлический); 136 — наружный диаметр пакера, мм; НКМ — резьба гладких высокогерметичных насосно-компрессорных труб (ГОСТ 633-80); 35 — рабочее давление, МПа; К1 — исполнение по коррозионной стойкости (для сред с объемной концентрацией СО₂ до 10 %).

Пример обозначения якоря: ЯГ—118—21. Я — якорь; Г — гидравлический способ посадки; 118 — наружный диаметр якоря, мм; 21 — рабочее давление, МПа.

Пакеры способны воспринимать усилие от перепада давления, направленного как вверх, так и вниз, могут оставаться в скважине и выполнять свои функции и без колонны подъемных труб, которую извлекают после посадки пакера. В этом случае для отсоединения колонны труб от пакера и повторного соединения ее с пакером применяются разъединители колонн типов РК, ЗРК, 4РК, устанавливаемые над пакером. В оставляемую с пакером часть разъединителя перед разъединением при помощи канатной техники устанавливается пробка, перекрывающая пласт, а извлекаемая часть разъединителя поднимается вместе с колонной подъемных труб. Пример обозначения разъединителя колонн: РК 89/145—80—350. РК — разъединитель колонн; 89 — условный диаметр, мм; 145 — диаметр пакера, мм; 80 — диаметр проходного отверстия, мм; 350 — рабочее давление, кг/см².
