ОБОРУДОВАНИЕ ДЛЯ ПРОМЫВКИ СКВАЖИН

В скважинах, через которые эксплуатируются нефтяные горизонты, сложенные рыхлыми песками, мощность песчаных пробок достигает 200 ¸ 400 м. Приток нефти снижается и может прекратиться.

Ликвидацию песчаных пробок проводят промывкой скважин водой, различными жидкостями, газожидкостными смесями, пенами, продувкой воздухом, очисткой скважины с помощью струйного насоса, желонки или гидробура.

При проведении различных технологических операций в нефтяных и газовых скважинах, включая цементирование, гидравлический разрыв пластов, кислотную обработку, промывку песчаных пробок и другие промывочно‑продавочные работы, применяются насосные установки, которые обеспечивают выполнение вышеперечисленных работ.

Агрегат насосный цементировочный АНД 320 (рисунок 70) (АНД 320У) предназначен для нагнетания рабочих жидкостей при цементировании скважин в процессе бурения и капитального ремонта, а также при проведении других промывочно-продавочных работ на нефтяных и газовых скважинах.

Рисунок 70 — Агрегат насосный цементировочный АНД 320

Агрегат АНЦ 320 дополнительно оборудован устройством для подогрева гидравлической части насоса НЦ 320, коллектором для обеспечения одновременной работы нескольких агрегатов, комплектом ЗИП, различными приспособлениями.

Технические характеристики агрегата АНЦ 320:
Монтажная база	шасси автомобиля КрАЗ, УРАЛ, КаМАЗ
Насос НЦ320:
предельное давление нагнетания, МПа
наибольшая идеальная подача, дм^3/с
Мощность, кВт, не более
Центробежный насос	ЦНС 38-154:
подача, дм^3/с	10.5
давление, МПа	1.54
Манифольд:
Вместимость, м^3
мерного бака
бачка для цементного раствора	0.25
Условный диаметр, мм:
приемной линии цементировочного и центробежного насосов
напорной линии цементировочного и центробежного насосов
Габаритные размеры агрегата АНЦ 320, мм, не более	10150´2700´3225
Масса агрегата полная, кг

Агрегат АНЦ 320 является улучшенным агрегатом Грозненского ЦА-320.

Агрегат наносный продавочный АНП 320 (АНП 320У) предназначен для нагнетания различных жидких сред в скважины в процессе бурения и капитального ремонта, а также при проведении других промывочно-продавочных работ в нефтяных и газовых скважинах.

Технические характеристики агрегата АНП 320:
Монтажная база	шасси автомобиля КрАЗ-250 (УРАЛ-4320)
Насос НЦ320:
Полезная мощность, кВт
Предельное давление нагнетания, МПа
Наибольшая идеальная подача, дм^3/с
Габаритные размеры агрегата, мм, не более	10150´2700´3225
Масса агрегата, кг:
полная
комплекта

Установка, насосная УНК предназначена для нагнетания неагрессивных жидких сред в скважины в процессе их текущего и капитального ремонта.

Техническая характеристика УНК:
Монтажная база	шасси автомобиля повышенной проходимости КамАЗ- 43101
Наибольшее давление нагнетания, МПа
Наибольшая идеальная подача, дм3/с	15.35

Агрегат промывочный ПА-80 (ПА-80-01) предназначен для закачки промывочной жидкости в скважины при геологоразведочном, структурно-поисковом бурении и перекачки жидкости.

Техническая характеристика:
Монтажная база	шасси автомобиля УРАЛ-4320 (КрАЗ-260Г)
Предельное давление, МПа
Наибольшая объёмная подача, л/с	10.8

Насосные установки УН1-100´200, УНТ1-100´250, УНБ1- 100´250, УНБ1Р‑100´250 предназначены для нагнетания различных жидких сред в скважины в процессе текущего и капитального ремонта, а также при проведении других промывочно- продавочных работ.

Насосная установка УНТ1-100´250 (рисунок 71) смонтирована на базе трактора Т‑130МГ, состоит из насоса, коробки отбора мощности, коробки передач, цепного редуктора, манифольда, вспомогательного трубопровода, системы управления, обогрева и продувки. Привод насоса от тягового двигателя через коробку отбора мощности, карданные валы, четырехскоростную коробку передач и цепной редуктор.

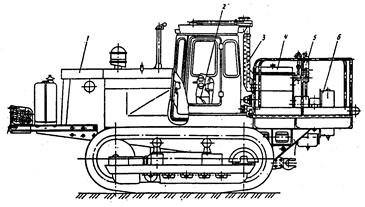

Рисунок 71 — Насосная установка УНТ 1-100´250

1 — гусеничная транспортная база трактора Т-130МГ; 2 — обогрев; 3 — продувка; 4 — насос; 5 — манифольд; 6 — цепной редуктор.

Насосная установка УНБ1Р-100´250 на раме состоит из силового агрегата, трансмиссии, насоса, манифольда, вспомогательного трубопровода, мерного, бака, системы управления, электрооборудования и кабины оператора. Привод насоса - от дизельного двигателя через коробку передач.

Во всех установках насос - трехплунжерный горизонтальный одностороннего действия.

Насосные установки УН1-100´200 и УНБ1-100´250 (рисунок 72) состоят из насоса, коробки отбора мощности, карданного вала, манифольда и вспомогательного трубопровода.

Рисунок 72 — Насосная установка УНБ1-100´250

1 — шасси автомобиля УРАЛ-4320; 2 — мерный бак; 3 — насос Н5-160; 4 — манифольд; 5 — вспомогательный трубопровод; 6 — рама.

Привод насоса от тягового двигателя автомобиля через односкоростную коробку отбора мощности и карданный вал.

Установка насосная передвижная УНБ-160´32 предназначена для нагнетания различных жидких сред при цементировании, освоении и капитальном ремонте скважин, а также при проведении других промывочно-продавочных работ в нефтегазоперерабатыващей промышленности и других отраслях в условиях умеренного и холодного микроклиматических районов.

Техническая характеристика установки УНБ-160´32:
Автомобильное шасси	КраЗ-250 (или ТАТРА-815-2)
Насос высокого давления	9ТМ
Полезная мощность, кВт
Наибольшее давление нагнетания, МПа
Наибольшая идеальная подача, дм^3/с
Вместимость мерного бака, м^3
Габаритные размеры, мм	10150´2700´3225
Масса установки полная, кг
