Железобетонные фермы.

Несущие конструкции покрытий.

Основные параметры и размеры

1. Стропильные фермы подразделяют на типы:

· ФС - раскосные сегментные для покрытий со скатной кровлей;

· ФБС - безраскосные сегментные для покрытий со скатной кровлей;

· ФБМ - то же, для покрытий с малоуклонной кровлей;

· ФТ - безраскосные треугольные для покрытий со скатной кровлей.

2. Подстропильные фермы подразделяют на типы:

· ФПС - для покрытий со скатной кровлей;

· ФПМ - для покрытий с малоуклонной кровлей;

· ФПН - то же, с предварительно напряженными стойками ферм;

· ФП - для покрытий из плит длиной на пролет.

Фермы длиной 8960 мм и более изготовляют предварительно напряженными, а длиной 5960 мм - с ненапрягаемой арматурой. Фермы длиной 8960 мм допускается изготовлять с ненапрягаемой арматурой.

Характеристики

Фермы должны удовлетворять требованиям ГОСТ 13015.0:

· по показателям фактической прочности бетона (передаточной, отпускной и в проектном возрасте);

· по морозостойкости бетона, а для ферм, эксплуатируемых в условиях воздействия агрессивной газообразной среды, - также по водонепроницаемости бетона;

· по средней плотности легкого бетона;

· к маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;

· по толщине защитного слоя бетона до арматуры;

· по защите от коррозии.

Рама - железобетонная конструкция, состоящая из колонн жестко закрепленных в фундаментах и балок.

Рама – это пространственная либо жесткая стержневая система, в которой элементы (ригели, стойки) жестко между собой соединяются. Соединяться элементы могут во всех либо в некоторых узлах. Деревянные, железобетонные и металлические рамы служат несущими конструкциями эстакад, мостов, зданий, иных сооружений, а также они могут являться несущими элементами установок либо машин.

Перекрытие-оболочка — строительная конструкция перекрытий зданий и сооружений. В архитектурной практике используются выпуклые, висячие, сетчатые и мембранные оболочки из железобетона, металлов, древесины, полимерных, тканых и композиционных материалов.

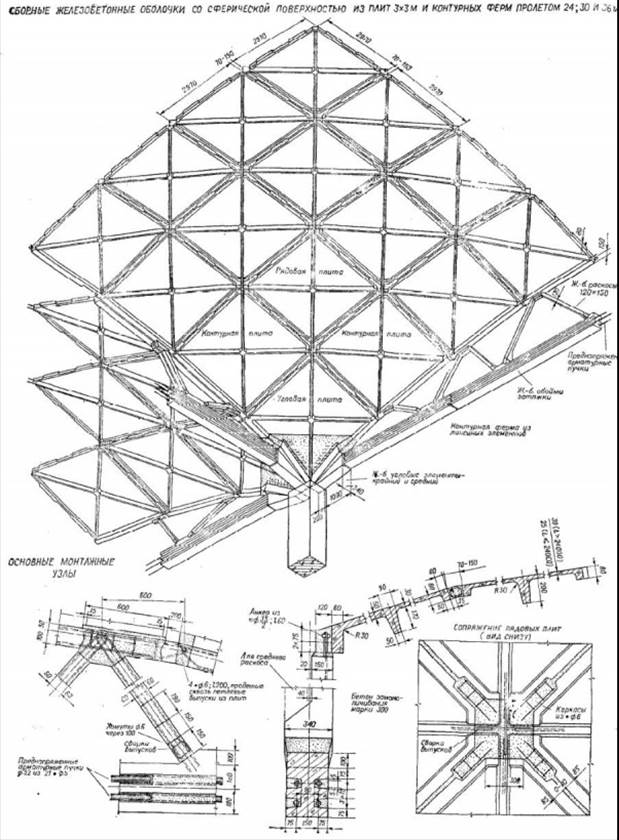

Оболочки со сферической поверхностью могут собираться из плоских квадратных плит. Скорлупа оболочки в этом случае приобретает форму многогранника с ромбическими гранями, вписанного в сферическую поверхность. Квадраты плит дополняются до ромбов за счет небольших изменений в ширине швов.

Плиты с диагональными ребрами высотой 0,2 м подразделяются на рядовые, угловые и крайние. Угловые и крайние плиты по контуру оболочки снабжены усиленными контурными ребрами.

Бортовые элементы в виде сегментных ферм состоят из верхнего пояса, образованного контурными ребрами плит, нижнего пояса — затяжки из пучков высокопрочной арматуры в железобетонной обойме — и раскосов.

Сборка оболочки производится на стальных кружалах, перемещаемых в собранном виде из пролета в пролет. При монтаже плиты устанавливаются на кружала в проектное положение и соединяются между собой путем сварки выпусков арматуры и замоноличивания швов.

Контурные ребра связываются петлевыми стыками. Нижняя часть фермы собирается на монтажной площадке, подводится под оболочку и соединяется с верхним поясом путем замоноличивания петлевых выпусков в пазах контурных ребер.

Бортовые фермы смежных оболочек объединяются общей затяжкой.
