Маркировка координационных осей

Координационные оси (см. гл.1.4) указываются на всех проекциях здания. Правила их изображения и обозначения регламентируются ГОСТ Р 21.1101-2009. Координационные оси проводят штрихпунктирными линиями и обозначают прописными буквами русского алфавита строго в алфавитном порядке (кроме букв Ё, З, Й, О, Х, Ц, Ч, Щ, Ъ, Ы, Ь) или арабскими цифрами в порядке счёта в кружках диаметром 6…12 мм (рис.7). Размер шрифта для обозначения координационных осей принимается на один-два больше, чем размер шрифта размерных чисел на этом же чертеже. Цифрами маркируются оси по

стороне здания с бóльшим количеством осей слева направо в последовательности, определяемой по плану. Буквами маркируются продольные оси здания снизу вверх – также в последовательности, определяемой по плану (рис. 7,б; 7,г; 7,д). Для круглых в плане зданий оси

а) б) в)

г) д)

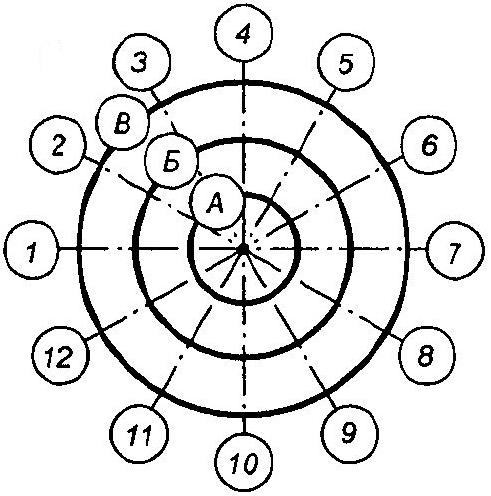

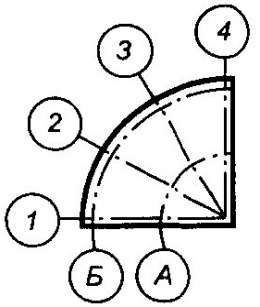

Рис.7. Варианты нанесения координационных осей

маркируются буквами от центра к периферии и цифрами – от левой горизонтальной оси по часовой стрелке (рис. 7,а; 7,в). Обозначения осей принято наносить по нижней и по левой сторонам плана здания. Если оси противоположных сторон здания не совпадают, то их маркируют по каждой стороне соответственно (рис. 7,г). Для каких-либо

элементов, расположенных между координационными осями основных несущих конструкций (например, колонн при схеме здания с неполным каркасом), наносят дополнительные оси. Эти оси обозначаются дробью: в числителе указывается обозначение предшествующей координационной оси, а в знаменателе – дополнительный порядковый номер в пределах участка между смежными координационными осями (рис. 7,д). Допускается осям фахверковых колонн не присваивать дополнительные номера, а обозначать их в продолжение обозначения осей основных колонн.
