Последовательно-параллельные регистры

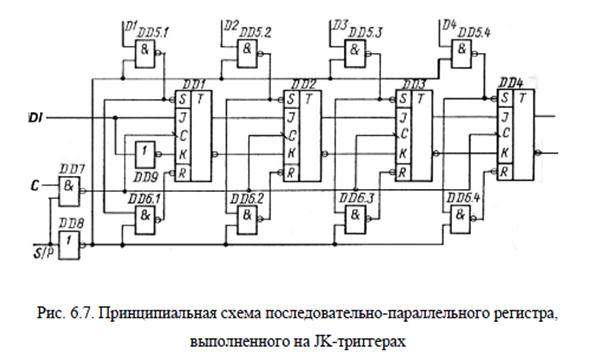

Принцип действия регистра сдвига с параллельным и последовательным вводом информации и последовательным ее выводом иллюстрируется рис. 6.7. В схеме используются RSJK-триггеры с инверсными входами R и S, аналогичные триггерам в схеме на рис. 6.1.

Режим работы регистра определяется сигналом на входе S/P (последовательный перенос или параллельная запись информации). Допустим, что сигнал на этом входе имеет уровень "1".

На выходе инвертора DD8 будет сформирован уровень логического "0", который запретит прохождение сигналов через логические элементы DD5.1…DD5.4 и DD6.1…DD6.4. В результате на выходах этих элементов будет сформирован уровень "1", который подается на инверсные входы R и S триггеров DD1…DD4, разрешая их работу в режиме JK-триггера. Входы Dl…D4 для параллельного ввода информации при этом блокированы. Тактовые импульсы (синхроимпульсы) на входе С обеспечивают синхронный ввод информации в последовательном коде (со входа DI), а также сдвиг ее вправо. За счет инверсии тактовых импульсов элементом DD7 так-тирование происходит по фронту тактовых импульсов.



Когда на вход S/Р подан уровень логического "0", логический элемент DD7 заперт и тактирование триггеров прекращается. Сигнал на общих входах элементов DD5.1…DD5.4 и DD6.1…DD6.4 становится равным "1", вследствие чего разрешается прохождение сигналов с входов параллельного ввода на входы S триггеров. Каждый из элементов DD5.1…DD5.4 для сигналов на шинах параллельного ввода DI…D4 служит инвертором. Под действием входных сигналов параллельного ввода выходы соответствующих триггеров примут те же состояния, которые установлены на входах DI…D4, т.е. Qi = Di.

С появлением на входе S/P сигнала "1" (разрешение тактирования) информация, введенная в параллельном коде, с каждым синхроимпульсом будет сдвигаться на один разряд, и поступать на выход в последовательной форме, т.е. произойдет преобразование информации параллельного вида в последовательный.Схемы реальных регистров сдвига различаются между собой в деталях, но в основе их лежат те же принципы.
