Предохранительный клапаны
|
|
|
|
Неисправности обратного клапана
При эксплуатации подвижного состава могут встречаться следующие сбои в работе обратного клапана.
1. Стакан стучит во время работы мотор-компрессора. Это может происходить в одном из двух случаев: увеличенной глубины неплотности на стакане или по причине отсутствия на нем верхней резьбовой заглушки. Обе эти причины приводят к возникновению излишней подвижности стакана в вертикальной плоскости, и как следствие - резонансу в движении от хода поршней компрессора.
2. Слишком медленное поднятие стакана при открытии обратного клапана и также слишком медленное опускание стакана на седло (возможно зависание его в верхнем положении) при закрытии обратного клапана. Эта неисправность может наблюдаться также в одном из двух случаев: излишне плотной притирке внешней поверхности стакана к внутренней поверхности горловины корпуса или из-за чрезмерно уменьшенной глубины неплотности на стакане.
3. Неплотная посадка стакана на свое седло при отключении мотор-компрессора возможно из-за попадания окалины под посадочную поверхность стакана или из-за разрыва резинового уплотнительного кольца (Э-155).
Примечания:
Последние две неисправности можно легко определить в депо при неработающем мотор-компрессоре путем открытия сливного краника на маслоотделителе, находящемся перед обратным клапаном Э-155 (см. общую схему пневматики вагона). В случае исправного клапана из маслоотделителя должен слиться только отстой и никакого дополнительно выхода воздуха быть не должно. Все вышеизложенное относится только к обратному клапану типа Э-155.
Предохранительный клапан типа Э-216 предназначен для выпуска избыточного воздуха в случае повышения давления в напорной магистрали свыше 9,0 ÷ 9,2 АТ. Это может происходить из-за неисправности регулятора давления, в том случае если мотор-компрессор работает без остановки.

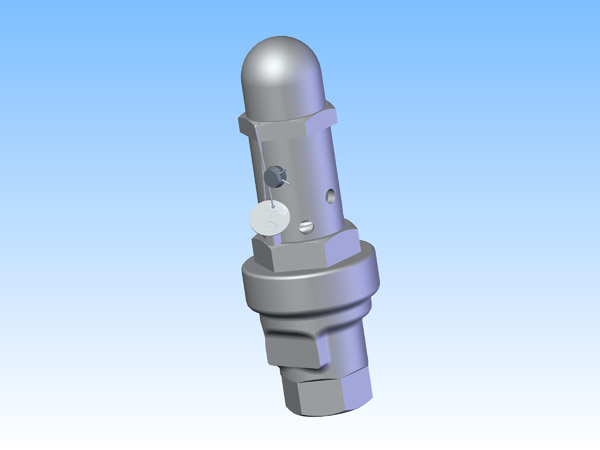

Рис. 2.33. Предохранительный клапан. Общий вид
Предохранительный клапан устанавливается после главного резервуара на отводе от трубопровода напорной магистрали.
- Рабочее давление, кгс/см2 (МПа) 6 ÷ 10 (0,6 ÷ 1,0)
- Присоединительные размеры резьбы G 1/2 — B
- Габаритные размеры, мм 202 Х 72
- Масса, кг 2
|
|
|
|
|
