Расчет износостойкости шарниров цепи

Основные критерии работоспособности

Расчет передачи приводной роликовой цепью

Основными критериями работоспособности роликовой цепи являются:

· износостойкость шарнира (увеличение шага вследствие износа шарнира нарушает зацепление цепи со звездочкой);

· усталостное разрушение пластин и роликов;

· разрушение цепи при кратковременном действии максимальных нагрузок и др.

Расчетное условие:

.

Расчетная схема представлена на рис. 15.

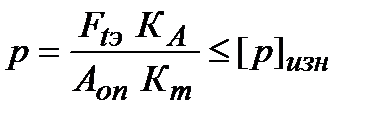

, (75)

где – расчетное давление в шарнире, МПа;

– коэффициент, учитывающий динамичность внешней нагрузки;

– коэффициент, учитывающий число рядов цепи (см. табл. 62);

– площадь опорной поверхности шарнира, мм² (табл. 66);

– допускаемое давление в шарнире, МПа;

– эквивалентная полезная нагрузка на цепь, Н:

,

где – коэффициент, учитывающий переменность нагрузки:

. (76)

Рисунок 15 – Расчетная схема

Таблица 66 – Параметры приводных роликовых цепей по ГОСТ 13568-75

Обозначение цепи	p, мм	H, мм	Bвн, мм	Dр, мм	Aоп, мм^2	Fразр, кН	q, кг/м
ПР-12,7-1820	12,7	13,92	7,75	8,51		18,2	0,75
2ПР-12,7-3180	31,8	1,40
ПР-15,875-2270	15,875	16,59	9,65	10,16		22,7	1,00
2ПР-15,875-4540	45,4	1,90
ПР-19,05-3180	19,05	22,78	12,70	11,91		31,8	1,90
2ПР-19,05-7200	72,0	3,50
ПР-25,4-5670	25,4	29,29	15,88	15,88		56,7	2,60
2ПР25,4-11340	113,4	5,00
ПР-31,75-8850	31,75	35,76	19,05	19,05		88,5	3,80
2ПР-31,75-17700	177,0	7,30
ПР-38,1-12700	38,1	45,44	25,4	22,23		127,0	5,50
2ПР-38,1-25400	254,0	11,00

Примечание. Рекомендуется назначать цепь с ближайшим большим к расчетному значению шагом;
