Агрегат промывочный ПА-80

Агрегат наносный продавочный АНП 320

Агрегат наносный продавочный АНП 320 (АНП 320У) предназначен для нагнетания различных жидких сред в скважины в процессе бурения и капитального ремонта, а также при проведении других промывочно-продавочных работ в нефтяных и газовых скважинах.

Технические характеристики агрегата АНП 320:
Монтажная база	шасси автомобиля КрАЗ-250 (УРАЛ-4320)
Насос НЦ320:
Полезная мощность, кВт
Предельное давление нагнетания, МПа
Наибольшая идеальная подача, дм^3/с
Габаритные размеры агрегата, мм, не более	10150´2700´3225
Масса агрегата, кг:
полная
комплекта

Установка, насосная УНК предназначена для нагнетания неагрессивных жидких сред в скважины в процессе их текущего и капитального ремонта.

Техническая характеристика УНК:
Монтажная база	шасси автомобиля повышенной проходимости КамАЗ- 43101
Наибольшее давление нагнетания, МПа
Наибольшая идеальная подача, дм3/с	15.35

Агрегат промывочный ПА-80 (ПА-80-01) предназначен для закачки промывочной жидкости в скважины при геологоразведочном, структурно-поисковом бурении и перекачки жидкости.

Техническая характеристика:
Монтажная база	шасси автомобиля УРАЛ-4320 (КрАЗ-260Г)
Предельное давление, МПа
Наибольшая объёмная подача, л/с	10.8

1.4. Насосные установки УН1-100´200, УНБ1- 100´250.

Насосные установки УН1-100´200, УНТ1-100´250, УНБ1- 100´250, УНБ1Р‑100´250 предназначены для нагнетания различных жидких сред в скважины в процессе текущего и капитального ремонта, а также при проведении других промывочно- продавочных работ.

Насосная установка УНТ1-100´250 (рисунок 15.2) смонтирована на базе трактора Т‑130МГ, состоит из насоса, коробки отбора мощности, коробки передач, цепного редуктора, манифольда, вспомогательного трубопровода, системы управления, обогрева и продувки. Привод насоса от тягового двигателя через коробку отбора мощности, карданные валы, четырехскоростную коробку передач и цепной редуктор.

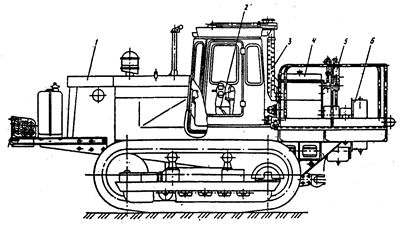

Рисунок 15.2 — Насосная установка УНТ 1-100´250

1 — гусеничная транспортная база трактора Т-130МГ; 2 — обогрев; 3 — продувка; 4 — насос; 5 — манифольд; 6 — цепной редуктор.

Насосная установка УНБ1Р-100´250 на раме состоит из силового агрегата, трансмиссии, насоса, манифольда, вспомогательного трубопровода, мерного, бака, системы управления, электрооборудования и кабины оператора. Привод насоса - от дизельного двигателя через коробку передач.

Во всех установках насос - трехплунжерный горизонтальный одностороннего действия.

Насосные установки УН1-100´200 и УНБ1-100´250 (рисунок 15.3) состоят из насоса, коробки отбора мощности, карданного вала, манифольда и вспомогательного трубопровода.

Рисунок 15.3 — Насосная установка УНБ1-100´250

1 — шасси автомобиля УРАЛ-4320; 2 — мерный бак; 3 — насос Н5-160; 4 — манифольд; 5 — вспомогательный трубопровод; 6 — рама.

Привод насоса от тягового двигателя автомобиля через односкоростную коробку отбора мощности и карданный вал.

Установка насосная передвижная УНБ-160´32 предназначена для нагнетания различных жидких сред при цементировании, освоении и капитальном ремонте скважин, а также при проведении других промывочно-продавочных работ в нефтегазоперерабатыващей промышленности и других отраслях в условиях умеренного и холодного микроклиматических районов.

Техническая характеристика установки УНБ-160´32:
Автомобильное шасси	КраЗ-250 (или ТАТРА-815-2)
Насос высокого давления	9ТМ
Полезная мощность, кВт
Наибольшее давление нагнетания, МПа
Наибольшая идеальная подача, дм^3/с
Вместимость мерного бака, м^3
Габаритные размеры, мм	10150´2700´3225
Масса установки полная, кг
