Построение теней в перспективе

При построении теней на перспективных чертежах за источник света принимается солнце, которое по отношению к картине может занимать различные положения:

1. солнце расположено позади предмета и тень падает в сторону наблюдателя (рис. 104);

Рис. 104. Солнце позади предмета

2. солнце расположено позади зрителя, тень падает в сторону линии горизонта от основания предмета (рис. 105);

Рис. 105. Солнце позади зрителя

3. солнце расположено сбоку так, что лучи идут параллельно картине (рис. 106).

Рис. 106. Солнце сбоку предмета

Последний случай чаще других применяется инженерами при построении перспективных изображениях зданий и сооружений, поэтому остановимся на нем более подробно.

Рассмотрим построение точки в перспективе. Будем считать, что объект освещается слева (или справа), лучи идут параллельно картине, составляя угол 45° с предметной плоскостью. Запишем эти условия символически:

1. S ∥ K;

2. S ^ T = 45°.

Проведем через точку A (рис. 107) перспективу луча, а через ее вторичную проекцию (точку a) – вторичную проекцию луча. Поскольку луч параллелен картине, его вторичная проекция параллельна основанию картины t – t. Точка пересечения перспективы луча с его вторичной проекцией определит действительную тень точки А на земле – точку А_Т.

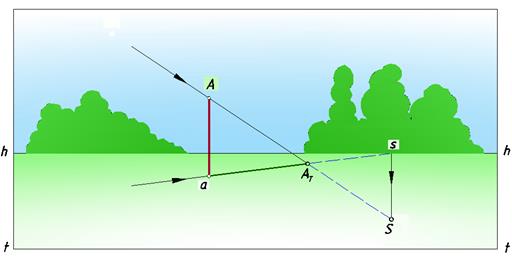

Рис. 107. Тень точки в перспективе

Построим собственные и падающие тени параллелепипеда, стоящего на земле (рис. 108).

Заметим, что те выводы, которые были сформулированы ранее для построения теней в ортогональных проекциях, справедливы и для центральных.

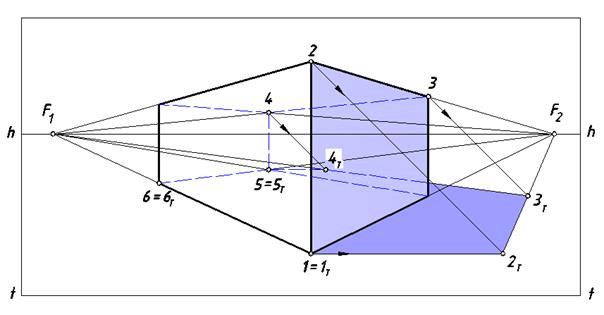

Рис. 108. Построение теней параллелепипеда

Проанализируем освещенность граней параллелепипеда. При заданном направлении лучевого потока освещенными будут верхняя, левая видимая и невидимая на чертеже грани объекта. Остальные грани окажутся в собственной тени. Определим контур собственной тени данного тела. В его состав войдут ребра [ 12 ] – [ 23 ] – [ 34 ] – [ 45 ] – [ 56 ] – [ 61 ], составляющие замкнутую цепочку в виде пространственной ломаной линии. От выявленного контура строим падающую тень. Поскольку точка 1 лежит на земле 1 = 1_Т. Проведем через точку 2 перспективу луча, а через ее вторичную проекцию (точку 1) – его вторичную проекцию. На пересечении этих линий находим точку 2_Т. Поскольку ребро [ 23 ] параллельно предметной плоскости, его падающая тень равна и параллельна ему. Точка схода ребра [ 23 ] находится на линии горизонта (точка F₁). Соединяем точку 2_Т с этой точкой (т.е. проводим через нее прямую, параллельную этому ребру). На этой же прямой находится тень точки 3. Проведем через точку 3 перспективу луча до пересечения с построенной прямой – определим точку 3_Т. Вторичную проекцию луча в этом случае строить не следует, поскольку искомая точка уже установлена пересечением двух линий. Ребро [ 34 ] также параллельно плоскости T, его тень параллельна ребру.

Точкой схода этих прямых – фокус F₁. Проведя перспективу луча через точку 4 до пересечения с отрезком [ 3_Т F₁ ], определим точку 4_Т. Точки 5 и 6 расположены на предметной плоскости T, поэтому 5 = 5_Т и 6 = 6_Т. Очертание контура падающей тени параллелепипеда состоит из совокупности отрезков [ 1_Т 2_T ] – [ 2_Т 3_T ] – [ 3_Т 4_T ] – [ 4_Т 5_T ] – [ 5_Т 6_T ] – [ 3_Т 4_T ], представляющих собой замкнутый контур.
