Способы регулирования величины тормозной силы

Важной характеристикой тормоза является его способность максимально использовать коэффициент сцепления колес с рельсами. Неполное использование сцепления имеет место в процессе наполнения тормозных цилиндров, то есть когда тормозная сила еще не достигла максимальной величины. Поэтому при допустимых условиях по величинам продольных динамических усилий в поезде и заклиниванию колесных пар стремятся к минимальному времени наполнения тормозных цилиндров.

Коэффициент сцепления уменьшается с ростом скорости движения, что вызывает необходимость изменения тормозной силы (в первую очередь для подвижного состава, оборудованного чугунными тормозными колодками). Для грузовых тормозов большое значение в использовании сцепления имеет соответствие между величиной тормозной силы и весом вагона, поскольку сила сцепления зависит от нагрузки от колесной пары на рельс. Поэтому с целью исключения заклинивания колесных пар применяется весовое и скоростное регулирование величины тормозной силы.

Весовое регулирование. Соответствие между величиной тормозной силы и весом вагона в тормозах грузового типа достигается ручным переключением режимов торможения или применением на грузовых вагонах авторежимов, которые автоматически регулируют тормозное нажатие в зависимости от загрузки вагона. Воздухораспределитель грузового типа имеет три режима торможения: порожний, средний и груженный. Переключение режимов выполняется вручную в зависимости от загрузки вагона, приходящейся на ось.

Каждому режиму торможения соответствует определенное давление в тормозном цилиндре.

Автоматический регулятор режимов торможения (авторежим) позволяет избежать ошибки при установке требуемого режима торможения.

Корпус авторежима крепится к подрессоренной хребтовой балке вагона, а упор соприкасается с плитой, укрепленной на необрессоренной части тележки. По мере загрузки вагона расстояние между корпусом авторежима и опорной плитой уменьшается вследствие прогиба рессор вагона. Колебания кузова вагона не сказываются на давлении в тормозном цилиндре, так как демпфирующие пружины и дроссельное отверстие гасят колебания подвижной части авторежима.

Загрузку вагона можно оценить по положению клина амортизатора относительно фрикционной планки рессорного подвешивания вагона. Вагон считается порожним, если верхняя плоскость клина амортизатора находится выше фрикционной планки.

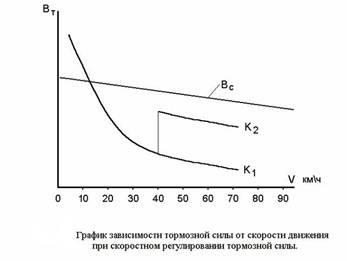

Скоростное регулирование тормозной силы. Изменение тормозной силы при уменьшении коэффициента сцепления при высоких скоростях движения сводится к увеличению нажатия на колодку за счет повышения давления в тормозном цилиндре.

В процессе уменьшения скорости при торможении переключение с высокого нажатия (К2) на пониженное (К1) выполняется автоматически специальными скоростными регуляторами при достижении конкретной скорости перехода (например, при V=50 км/ч). Регулятор устанавливается на буксе колесной пары тележки. Регулирование тормозной силы осуществляется в случае применения полного торможения. При полных торможениях и малых скоростях движения величина тормозной силы может превысить значение силы может превысить значение силы сцепления Вс колеса с рельсом, что резко повышает вероятность заклинивания колесных пар.

Наличие в составе поезда разнотипных вагонов с различными значениями К делает расчет тормозной сипы с использованием формул 1.1. и 1.2. для определения коэффициентов трения весьма трудоемким. Для упрощения тормозных расчетов пользуются методом приведения, при котором действительные значения К и φк заменяются расчетными значениями К и φкр, а коэффициент трения определяется при одном, условно выбранном тормозном нажатии Ку, но при этом обеспечивалось бы равенство:

φк* К

=

φкр* Кр

,

откуда

Кр	=	φк	*	К			(1.6)
φкр

Значения Ку принимают: для чугунных колодок - 2.7 тс. для композиционных колодок - 1.6 тс. Подставляя значения Ку в формулы 1.1. и 1.2. получим значения расчетных коэффициентов трения соответственно для чугунных и композиционных колодок:

φкр	= 0.27	V + 100					(1.7)
5V + 100

φкр	= 0.36	V + 150					(1.8)
2V + 150

После подстановки значений φк и φкр в выражение 1.6. получим формулы для определения расчетных сил нажатия чугунных и композиционных колодок:

Кр	= 2.22 К	16К + 100					(1.9)
80К + 100

Кр	= 1.22 К	К + 20					(1.10)
4К + 20

Если в поезде используются тормоза с разными типами тормозных колодок (например, чугунными и композиционными), то необходимо привести расчетное нажатие к одной системе нажатий. Это приведение выполняют умножением величины нажатия на соответствующий коэффициент эффективности, которые зависят от скорости движения. Коэффициенты эффективности определяют исходя из равенства длины тормозного пути при действии колодок разного типа. На железных дорогах России за основную принята система расчетных значений нажатий чугунных тормозных колодок, для которых установлены все тормозные нормативы и действующие номограммы и таблицы зависимости тормозных путей от скорости начала торможения, удельных расчетных нажатий и крутизны уклонов.
