Перекрытия по металлическим балкам

Перекрытия по металлическим балкам широко распространены в здани­ях, построенных до 50-х годов. В настоящее время применение сталь­ных балок в массовом строительстве запрещено и вместо них применя­ется сборный железобетон. Балки перекрытий в виде стальных дву­тавров, швеллеров или рельсов укладывали на несущие стены или столбы с заделкой и анкеровкой их, как показано на рис.6.4.

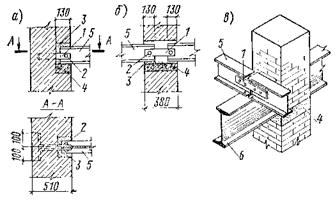

Рис. 6.4. Опирание стальных балок и прогонов:

а – на наружные стены; б на внутренние стены; в – на кирпичные столбы; 1 –

анкер 50х6; 2 – болт;3 – раствор: 4 – бетонная подкладка; 5 – балка; 6 – прогон.

Межба­лочное заполнение может быть монолитным и сборным (рис.6.5).

Монолитное межбалочное заполнение может быть из кирпича, бетона или железобетона и керамических камней. В зависимости от расположения железобетонной плиты в плоскости верхней или нижней полок балки потолок может быть гладким, ребристым или в виде плоского свода.

Перекрытия в виде плоских сводов бывают с кирпичным или бетонным заполнением межбалочного пространства.

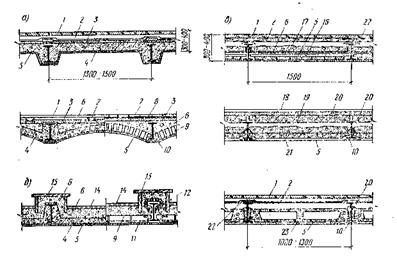

Рис. 6.5. Перекрытия по стальным балкам:

а – междуэтажное с монолитным заполнением; б – чердачное; в – междуэтажное с дощатым накатом и со сборным заполнением из плит и блоков; 1 – доски пола 40 мм; 2 – лаги; 3 – песок; 4 – монолитный железобетон; 5 – штукатурка; 6 шлак; 7 – паркет; 8 – асфальт;9 – кирпич; 10 – сетка 20 мм; 11 – арматура; 12 – битумизированный войлок; 13 – короб; 14 – корка 20 мм; 15 – схватки из брусков через 1 м; 16 – накат; 17 – глиняная смазка 20-25 мм; 18 – плиточный пол; 19 – сборные железобетонные плиты; 20 – раствор; 21 – гипсовые плиты; 22 – толь; 23 – гипсошлаковый блок.

Перекрытия по стальным балкам со сборным накатом в схеме своей сходны с аналогичными перекрытиями по деревянным балкам. Сталь­ные балки чердачных перекрытий утепляют со стороны чердака, чтобы исключить образование зимой конденсата на потолке в местах распо­ложения балок вследствие большой теплопроводности их.
