Бпдл-п-4 СТБ 1327-2002,

Сборно-монолитных перекрытий.

СТБ 1330-2002. Блоки бетонные пустотные для

БТП-475.400.120 СТБ 1322-2002.

СТБ 1322-2002. Блоки теплоизоляционные из пеностекла.

Номинальные размеры блоков и предельные отклонения от

номинальных размеров должны соответствовать указанным в табл.П 1.7.

Таблица П 1.7

Размеры блоков из пеностекла

Наименование показателя	Значение
номинальные размеры	предельные отклонения
Длина	200, 250, 400, 475	±8
Ширина	125,200, 250, 400	±8
Толщина	80, 100, 120, 140	±8

Блоки должны иметь прямоугольную форму. Разность длин диагоналей не должна превышать 7 мм.

Условное обозначение блоков теплоизоляционных из пеностекла должно состоять из буквенного обозначения наименования блоков, размеров по длине, ширине и толщине в миллиметрах и обозначения настоящего стандарта.

Пример условного обозначения в технической документации и при

заказе блоков теплоизоляционных из пеностекла длиной 475 мм, шириной 400 мм, толщиной 120 мм

Блоки классифицируются по следующим признакам:

- в зависимости от конфигурации торцов и виду исполнения;

- по функциональному назначению в перекрытии:

блок перекрытия обычный (рядовой и лицевой) БПОР, БПОЛ;

блок перекрытия доборный (рядовой и лицевой) БПДР, БПДЛ;

- по конструктивным особенностям:

со сквозными пустотами - С;

с пустотами с полкой - П.

К лицевым относятся блоки, имеющие от одной до четырех лицевых поверхностей (потолочная поверхность перекрытия, открытые торцовые поверхности и т.д.).Номинальная толщина стенок и полок блоков должна быть не менее 20 мм. Блоки обозначаются марками в соответствии с требованиями ГОСТ 23009.

Марка состоит из буквенно-цифровых групп, разделенных дефисом.

В первой группе указывают:

- порядковый номер типоразмера блока по рабочим чертежам;

- тип блока.

Во второй группе указывают вид пустот.

В третьей группе указывают:

- стойкость к воздействию агрессивной среды;

- количество лицевых поверхностей (2 - две, 3 - три, 4 - четыре, блоки с одной лицевой поверхностью цифрами не обозначаются).

Примеры условного обозначения блоков при заказе

1. Блок перекрытия бетонный, первого типоразмера, доборный, рядовой, с пустотами с полкой: 1 БПДР-П СТБ 1327-2002.

2. Блок перекрытия бетонный, второго типоразмера, обычного

исполнения, лицевой, со сквозными пустотами, с двумя лицевыми поверхностями: 2 БПОЛ-С-2 СТБ 1327-2002.

3. Блок перекрытия бетонный, третьего типоразмера, доборный, лицевой, с пустотами с полкой, с четырьмя лицевыми поверхностями:

Блоки следует изготавливать из легкого бетона по СТБ 1187 марки по средней плотности не более 1600 кг/м³. Класс бетона блоков по прочности на сжатие должен соответствовать установленному в проектной документации и быть не ниже В10.

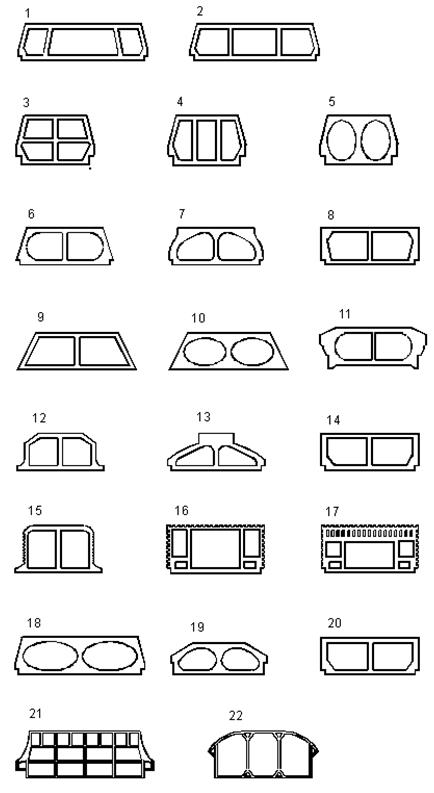

Рис. П 1. 3. Типы блоков
