Построение силовой схемы на Ход-3.

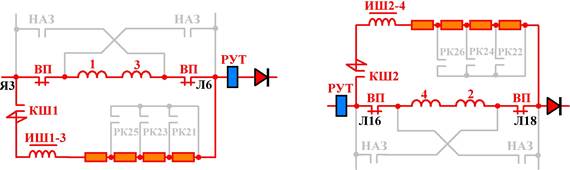

При постановке КВ в Ход-3 включаются КШ1 и КШ2. Учитывая, что на 32позиции разомкнуты кулачки РК21(22), РК23(24) и РК25(26), то резисторы ослабления поля 1 и 2 групп ТЭД введены полностью.

При этом магнитное поле ОВ составляет 70% от максимального.

=============================================================================

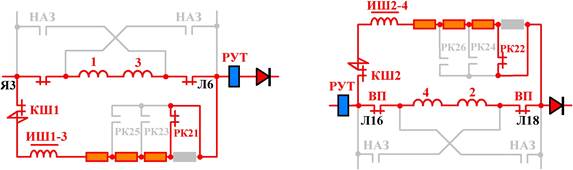

на 33 позиции замыкаются РК21 в первой и РК22 во 2й группе, магнитное поле ОВ составляет 50%.

=============================================================================

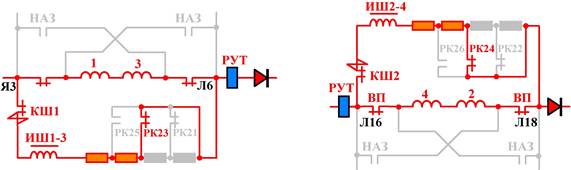

на 34 позиции замыкаются РК23 в первой и РК24 во 2й группе, магнитное поле ОВ составляет 37%.

=============================================================================

на 35 позиции замыкаются РК25 в первой и РК26 во 2й группе, магнитное поле ОВ составляет 28%.

35 и 36 позиции (соответственно 1 и 2) сдвоены.

=============================================================================

Увеличение скорости в режиме «ослабления поля».

При переводе ГРКВ в Ход-3 включаются КШ1 и КШ2 и параллельно обмоткам возбуждения двигателей подключается цепь, состоящая из индуктивного шунта и реостата ослабления поля. С точки зрения электротехники это означает, что общее сопротивление в силовой цепи каждой группы двигателей уменьшается, так как общее сопротивление для двух параллельных цепей определяется по формуле:

Следовательно, увеличение скорости вращения якорей ТЭД происходит за счёт увеличения силы тока в якорях, при этом магнитный поток обмоток возбуждения остаётся практически неизменным (он незначительно увеличивается за счёт того, что часть противо-ЭДС, наводимой в обмотках возбуждения (в главных полюсах), гасится в резисторах ослабления магнитного поля.

ü Ступенчато уменьшая сопротивление ослабления поля, можно повышать силу тока в якорях ТЭД, а значит, - увеличивать скорость их вращения. Однако, если ослабить поле до величины менее 28%, то при этом сильно возрастёт ток в якорях, что приведёт к выходу двигателей из строя.
