Висячие стропильные системы

Висячие стропильные системы применяют в зданиях, не имеющих внутренних опор. Несущими элементами таких систем являются простейшие деревянные или металлодеревянные стропильные фермы, конструкция которых зависит от величины перекрываемого пролёта (рис. 22.10). При пролётах до 6–7 м применяют висячие стропила с затяжкой, располагаемой на высоте 150–180 см от верха чердачного перекрытия и воспринимающей распорные усилия. При больших пролётах затяжку располагают на уровне опорных частей стропильных ног системы, а для уменьшения прогиба затяжки при увеличении пролёта или при устройстве подвесного перекрытия в конструкцию висячих стропил вводят подвески, называемые бабками. Бабку зажимают между двумя верхними концами стропильных ног, а внизу к бабке с помощью хомута из полосовой стали подвешивают затяжку.

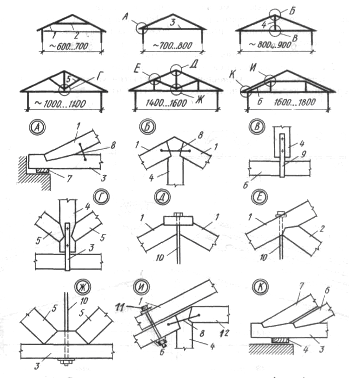

Рис. 22.10. Схемы деревянных и металлодеревянных висячих стропильных систем и дета-лей, а также их узлов (размеры в см): 1 – стропильная нога; 2 – затяжка; 3 – балка-затяжка; 4 – бабка; 5 – подкос; 6 – нарож-ник; 7 – мауэрлат; 8 – скоба; 9 – хомут; 10 – подвеска в металлодеревянных фермах; 11 – стяжной болт; 12 – распорка

При пролётах 10–12 м для уменьшения прогиба стропильных ног устраивают подкосы, опорой которым служат бабки, а при пролётах 12–16 м применяют стропильные фермы с двумя дополнительными подвесками-бабками, уменьшающими прогиб затяжки. При пролётах 16–18 м применяют конструкцию, усиленную короткими стропильными ногами-нарожниками с двумя подвесками – бабками ираспоркой. Короткие стропильные ноги-нарожники соединяют с верхними стропильными ногами с помощью болтов или деревянных шпонок.

Висячие стропила при пролётах до 9 м устанавливают с шагом 1,3–2,0 м и обрешётку крепят непосредственно к стропильным ногам, а при пролётах 10 м и более – с шагом 3–4 м, и в этом случае на стропильные фермы в узлах укладывают прогоны, а по ним укладывают обычные стропила с шагом не более 2 м и к этим стропилам крепят обрешётку под кровлю.

В зданиях с висячими стропильными системами при пролётах более 8 м устраивают подвесные чердачные перекрытия, которые, например, могут состоять из прогонов, подвешиваемых к узлам нижнего пояса стропильных ферм, и балок, которые опирают на эти прогоны (рис. 22.11). Между балками укладывают межбалочное заполнение, включающее щиты наката, пароизоляцию, утеплитель (вариант перекрытия по деревянным балкам).

Рис. 22.11. Вариант висячей стропильной системы из металлодеревянной фермы с подвесным чердачным перекрытием: 1 – нижний пояс фермы; 2 – стальная подвеска; 3 – раскос; 4 – верхний пояс фермы; 5 – накладка стыка верхнего пояса; 6 – прогон под наслонные стропильные ноги; 7 – стропильные ноги через 1,2–2,0 м; 8 – кровля по обрешётке; 9 – прогон подвесного чердачного перекрытия; 10 – балки с черепными брусками; 11 – опорная бобышка (косынка); 12 – накладка стыка нижнего пояса; 13 – уголок; 14 – засыпка (шлак); 15 – минеральный войлок; 16 – пароизоляция; 17 – межбалочный накат; 18 – подвесные болты; 19 – стальная пластина для опирания прогонов; 20 – черепной брусок прогона
