Машины для закрытия чугунной и шлаковой леток

Машины, предназначенные для закрытия чугунной летки, называ­ются пушками. Закрывается чугунная летка огнеупорной массой, подаваемой в канал летки пушкой. При закрытии летки огнеупорная масса должна не только заполнить канал летки, но и покрыть повреж­денную в области летки огнеупорную кладку горна. Для этого не­обходимо, чтобы масса подавалась в летку на полном ходу печи, т. е. при подаче в печь нормального количества дутья, и на нее воздейст­вовало противодавление кокса, заполняющего горн после удаления продуктов плавки.

К машинам для закрытия чугунной летки предъявляют следую­щие требования: объем рабочего цилиндра пушки должен быть доста­точным для подачи требуемого количества леточной массы; давление поршня должно быть таким, чтобы преодолеть максимальное сопротив­ление движению леточной массы и распространению ее по внутренней стенке горна; расположение пушки под определенным углом наклона в рабочем положении; при входе в футляр летки носок должен дви­гаться по прямой, во избежание разрушения футляра; управление пушкой должно быть дистанционным.

На современных доменных печах применяются пушки с электри­ческим приводом.

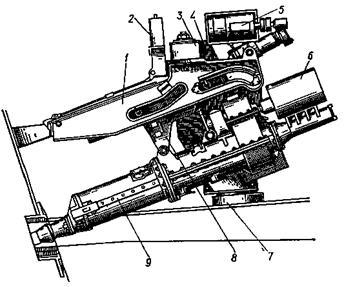

Электропушка (рис. 190) состоит из следующих основных узлов: собственно пушки 9с механизмом подачи леточной массы 6, опорной колонны 7, механизма поворота 5, поворотного кронштейна 4 с лафе­том 1, тележки 8, механизма прижима пушки 5, механизма захвата 2.

Рис. 190. Электропушка.

К стальному цилиндру 3 пушки (рис. 191) с одной стороны при помощи шарнира и откидной серьги прикреплена переходная часть 2 и носок пушки1, а с другой — механизм подачи леточной массы 11 с редуктором и двигателем. Для загрузки цилиндра леточной массой имеются два люка, закрываемые крышками с замками. Внутри цилинд­ра объемом 0,5 м³по двум направляющим планкам движется поршень, насаженный на шток-винт. На шток-винт надета гайка, при вращении которой шток-винт перемещается поступательно и выдавливает ле-точную массу в летку. Механизмом подачи развивается усилие на пор­шень в 240 т.

Прижимное устройство вводит носок пушки в летку перед ее за­бивкой, удерживает ее в этом положении в процессе забивки и затем выводит из летки. Прижимное устройство состоит из лафета 7, те­лежки 8и механизма прижима 10.Лафет представляет собой сталь­ную литую раму, в боковых стенках которой имеются прорези, а те­лежка — сварную раму с двумя парами роликов 9, движущихся в про­резях лафета. Бронзовая гайка в передней оси тележки при вращении винта получает поступательное движение и передвигает тележку, к которой при помощи валика 4подвешена пушка. Прижимное устрой­ство вместе с пушкой подвешено к консоли 14поворотного устройства.

Поворотное устройство вводит пушку в рабочее положение, т. е. устанавливает ее над главным желобом по оси чугунной летки в момент закрытия летки и отводит в нерабочее положение — в сторону от глав­ного желоба после закрытия. Оно состоит из опорной колонны 12, кон­соли 14и механизма поворота 13.Колонна — стальная, литая, пусто­телая, в нижней части оканчивается плитой, опирающейся на фунда­мент.

Сверху в колонну запрессована ось, на которой надета неподвиж­ная шестерня. Стальной сварной кронштейн соединен болтами с ци­линдрической литой пустотелой частью консоли, в верхней части которой крепится редуктор. При включении двигателя вращаемая им шестерня редуктора катится по неподвижной шестерне, поворачи­вая тем самым консоль. На передней торцовой части лафета распо­ложена защелка 5, связанная тягой 6с электромагнитом. При подходе лафета к раме летки защелка автоматически сцепляется с ней и удерживает пушку на месте в момент забивки. На печах с само­несущим кожухом устанавливаются пушки, конструкция которых исключает необходимость ее захвата за кожух печи.

Для механизации работ по зарядке пушки используются специ­альные контейнеры с поршнем и гидравлический аппарат. Пушку заряжают с помощью контейнера через ее носок.

Рис. 191. Установка электропушки.

Механизмы для закрытия шлаковых леток называются шлаковыми стопорами. Рабочий орган стопора — пробка — должна надежно закрывать отверстие шлаковой фурмы, не пригорая к ней и не разби­вая ее, для этого траектория ее движения при подходе к фурме долж­на совпадать с осью последней, приближаясь к прямой.

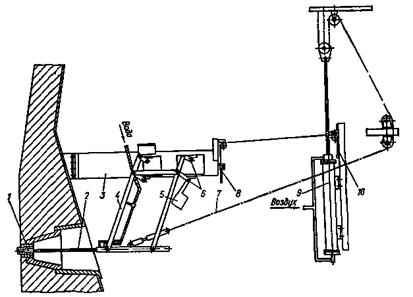

На современных доменных печах применяются шлаковые стопоры рычажной конструкции с пневматическим приводом, управляемые дис­танционно. Шлаковый стопор рычажной конструкции (рис. 192} состоит из рамы 3, системы рычагов 4,образующих шарнирный парал­лелограмм, стержня стопора 2с пробкой 1, контргруза 5, пневмати­ческого цилиндра 9и канатной передачи 7. Шлаковый стопор уста­новлен над шлаковой леткой и крепится рамой к металлоконструкциям печи. Пробка и стержень непрерывно охлаждаются водой.

Для открытия шлаковой летки необходимо пробку стопора вы­нуть из фурмы, что выполняется пневматическим цилиндром. Для этого в полость цилиндра подается сжатый воздух, под давлением которого поршень движется вниз и через систему блоков при помощи каната, закрепленного другим концом на системе рычагов, поворачи­вает эту систему вокруг неподвижных осей 6.Параллелограмм рыча­гов складывается, а нижнее звено его, соединенное со стержнем, не­сущим пробку, поднимается вверх и прикрепляется к раме защелкой 5, удерживаясь в таком положении во время выпуска шлака.

Рис. 192. Шлаковый стопор.

Для закрытия летки воздух подают в цилиндр в обратном направ­лении, канат ослабевает, и вручную с помощью тросика 10освобожда­ют защелку. Система рычагов под действием собственной массы и контргруза движется в обрат­ном направлении, в ре­зультате чего пробка сто­пора плотно входит в от­верстие фурмы шлакового прибора и закрывает его.
