Введение

Москва 2012

Рабочая тетрадь для аудиторной работы

ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКАЯ ГРАФИКА.

студента группы ___________________

_____________________________________________

Составители: Калиничев В.Н., Назаров А.П., Некоз С.Ю.

Одним из условий успешного освоения курса инженерно-геологической графики является систематическое решение задач по основным разделам курса.

Приходя на практические занятия студент должен:

- проработать соответствующий методический материал по теме;

- иметь при себе чертёжные принадлежности: простые карандаши марки 2Т и ТМ, два треугольника, транспортир, циркуль и ластик, а также данный альбом или методические указания и папку для черчения.

Все построения выполняются острозаточенным карандашом. Линии проекционной связи и все линии вспомогательных построений следует проводить сплошными тонкими линиями карандашом Т или 2Т. Полученные результаты (построенный геометрический образ – точка, линия, фигура и т.п.) на всех проекциях выполняются карандашом ТМ. Все линии построений, проведённые при решении задач, необходимо сохранять. Буквенные и числовые обозначения на чертежах должны быть выполнены чертёжным шрифтом размер 3,5 или 5 по ГОСТ 2.304-81.

Решенные задачи по каждому заданию студент должен представить преподавателю в конце занятия. Студенты, не успевшие выполнить задачи очередной работы, заканчивают их дома и представляют преподавателю в часы консультаций, при этом студент должен дать пояснения по решению каждой задачи.

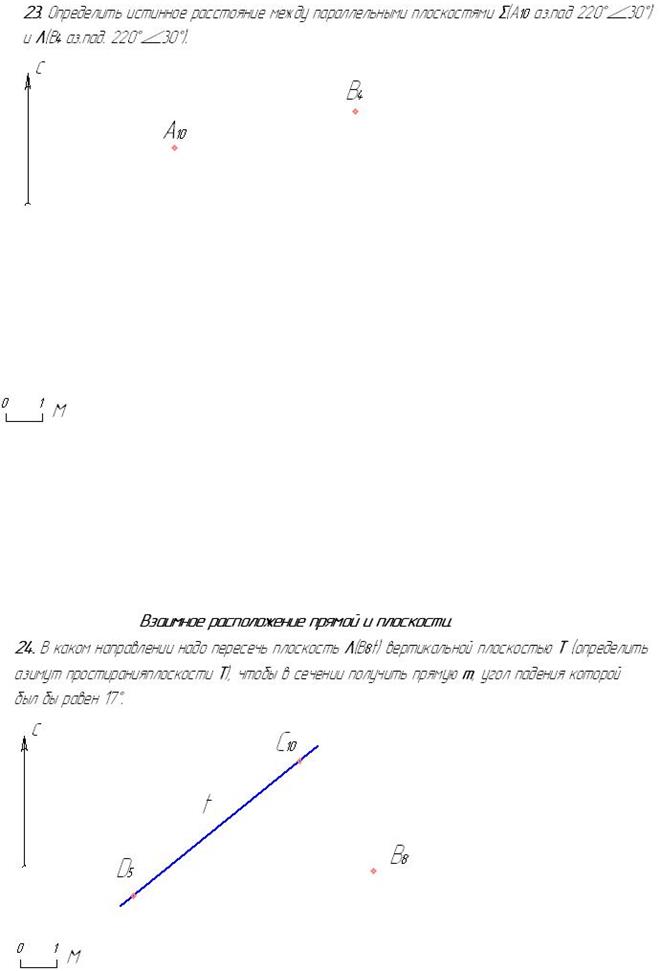

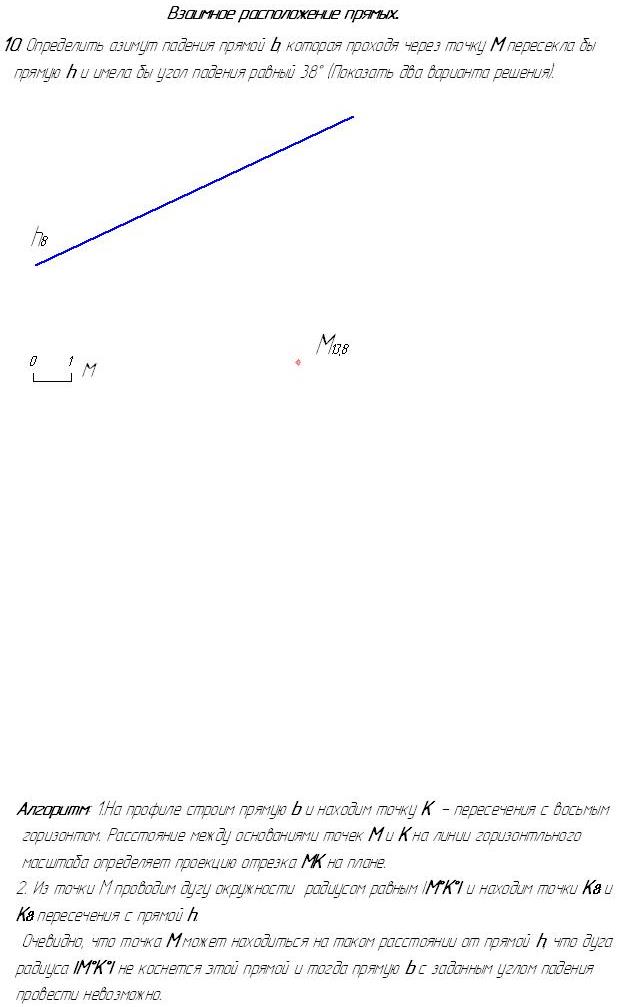

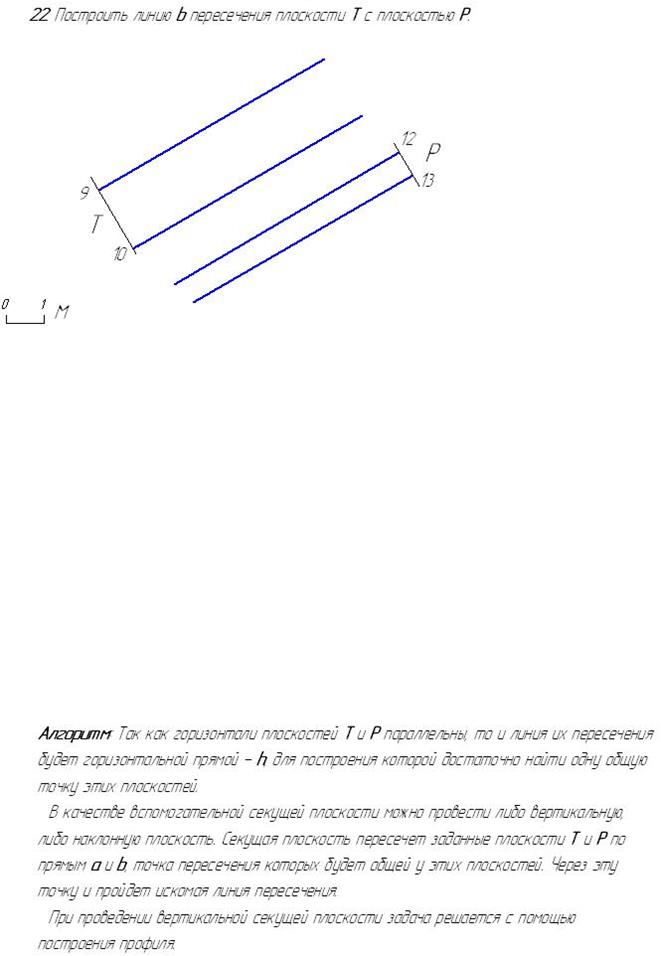

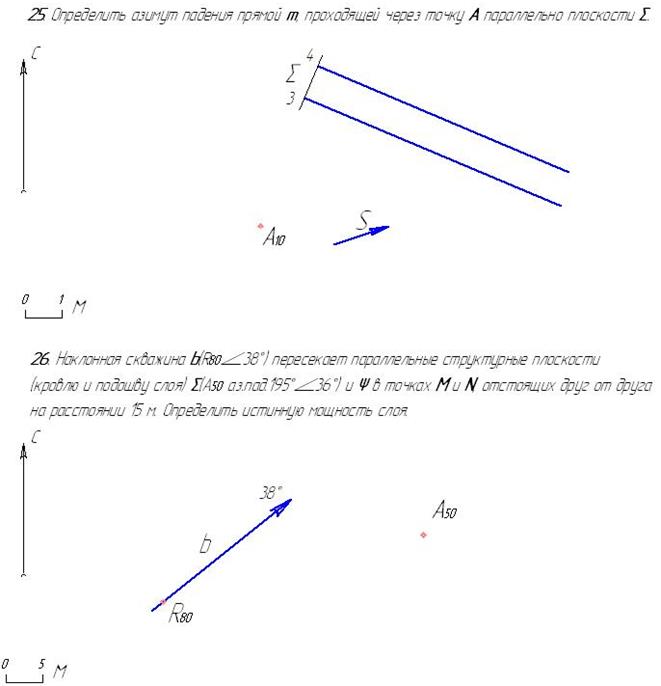

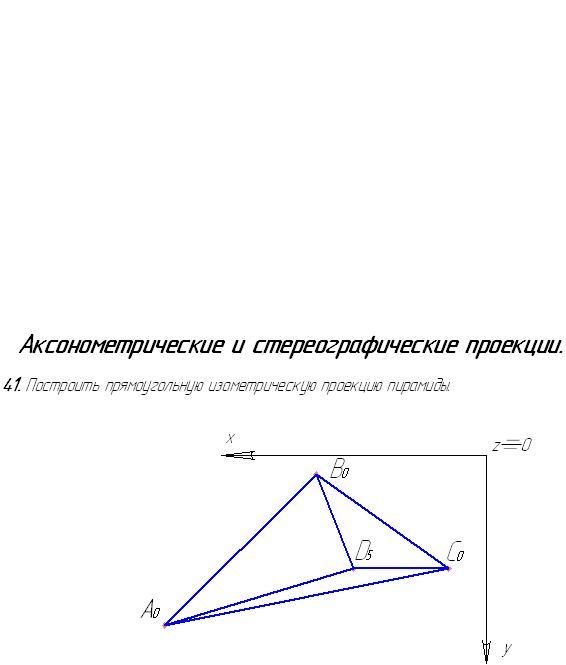

Решение каждой задачи инженерно-геологической графики обычно состоит из двух этапов – решение в пространстве и выполнение её на чертеже. При этом полезно прибегать к моделированию изучаемых геометрических форм простейшими средствами (карандаш, линейка, тетрадь и т.д.). Приступая к решению задачи, следует составить сначала ясный план решения в пространстве, а затем уже осуществить его выполнение на чертеже. Для решения некоторых наиболее трудных задач вместе с условием даётся алгоритм, который необходимо записать с помощью условных обозначений на чертеже данной задачи.

Для успешного решения задач от студента требуются знания основных теорем элементарной геометрии – планиметрии и стереометрии.

При графических решениях задачи точность ответа зависит не только от выбора правильного пути её решения, но и от точности геометрических построений. Поэтому, решая задачу, необходимо пользоваться качественным инструментом и аккуратно выполнять все геометрические построения.

К итоговой аттестации по инженерно-геологической графике допускаются студенты, выполнившие все работы.

На титульном листе и в верхней части каждой страницы студент должен разборчиво написать свои фамилию и инициалы, а также шифр группы.

Важно! Если в условии задачи не указан масштаб, то единица масштаба принимается равной 1 см.

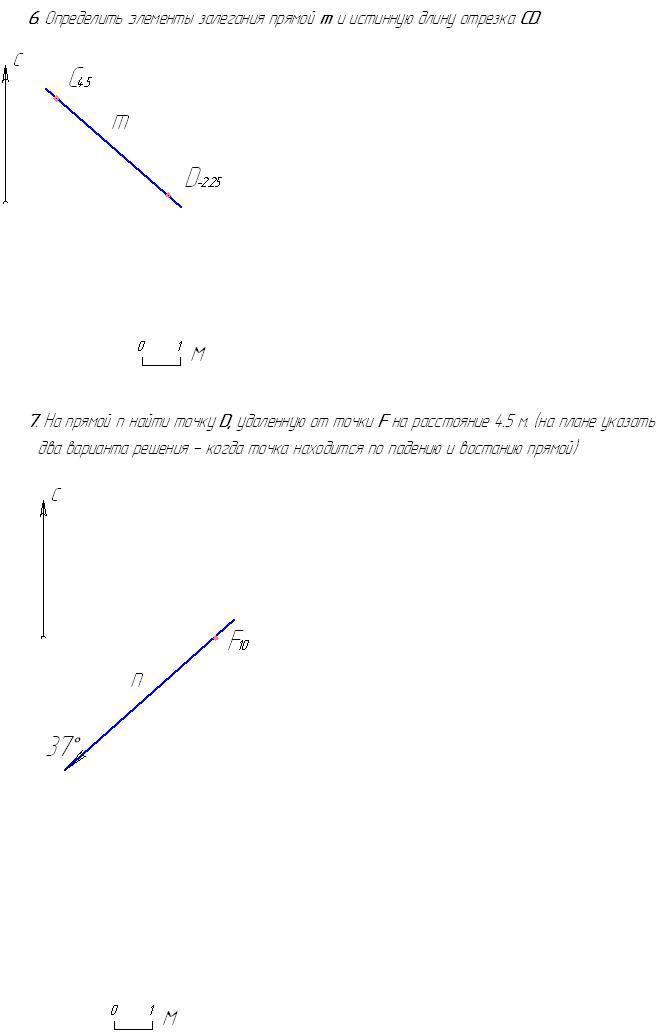

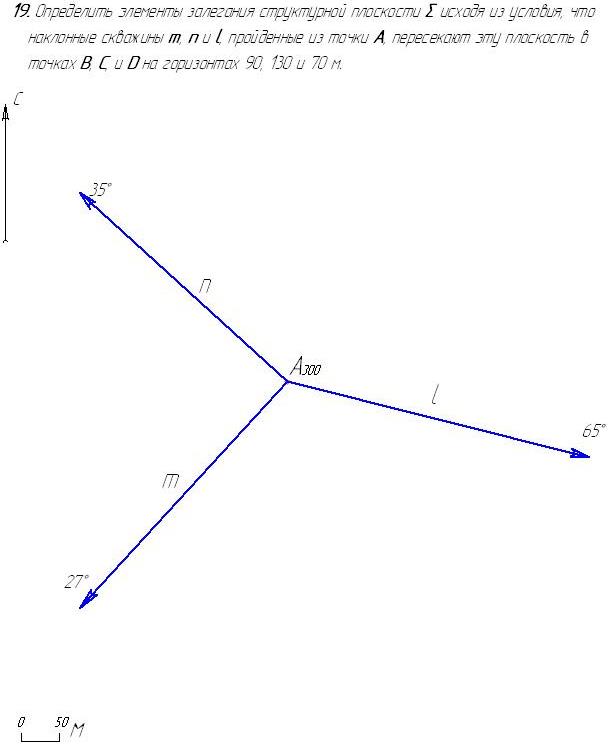

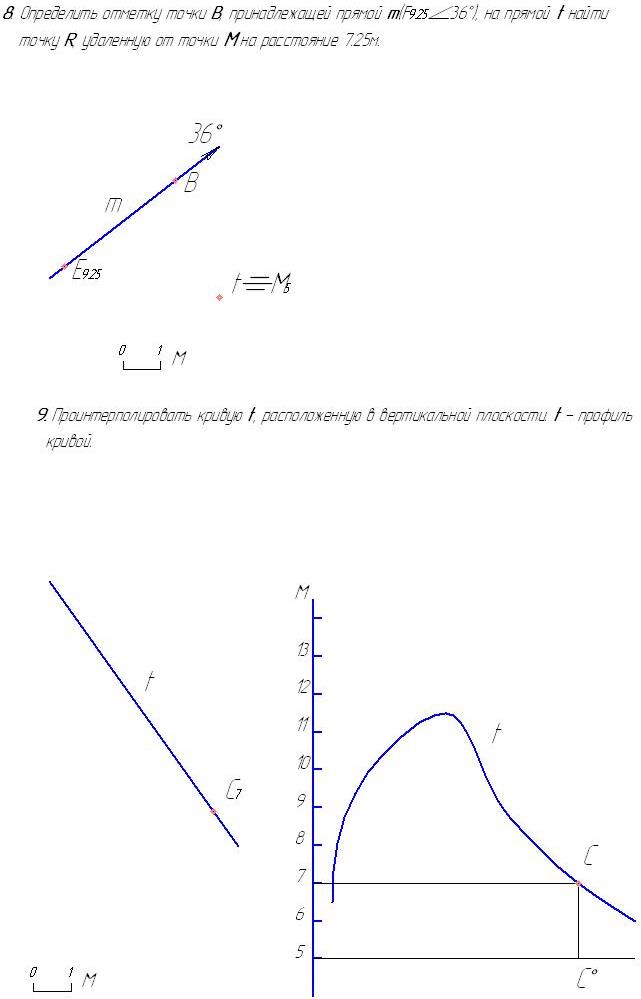

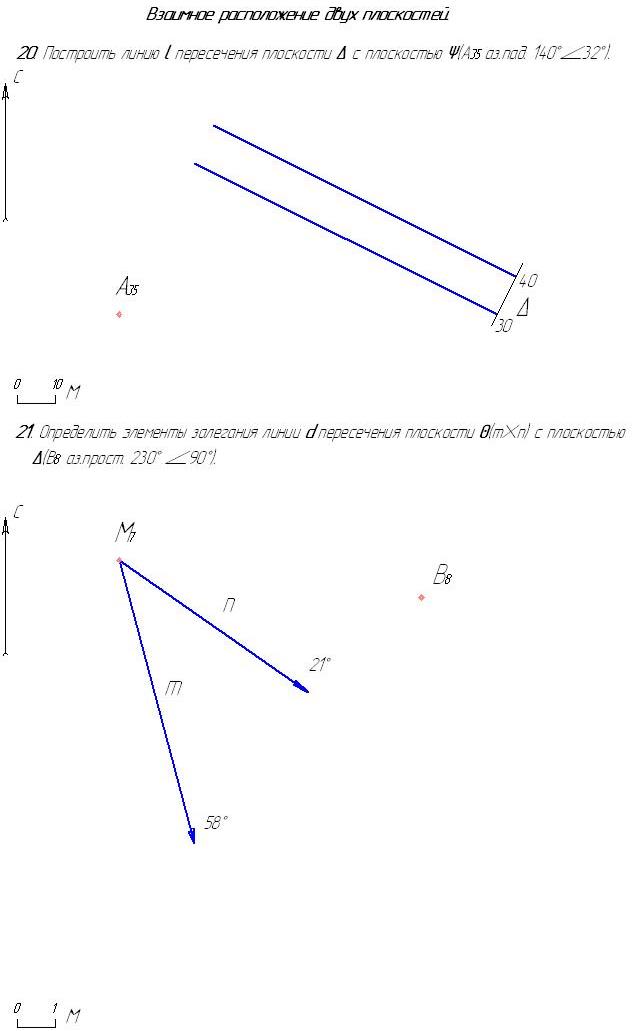

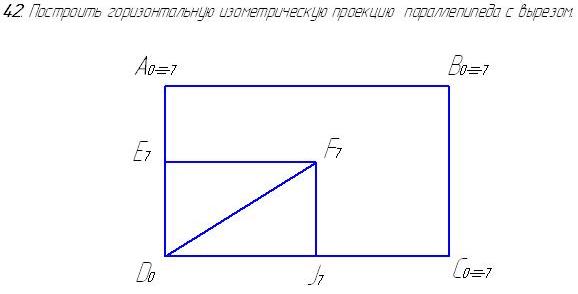

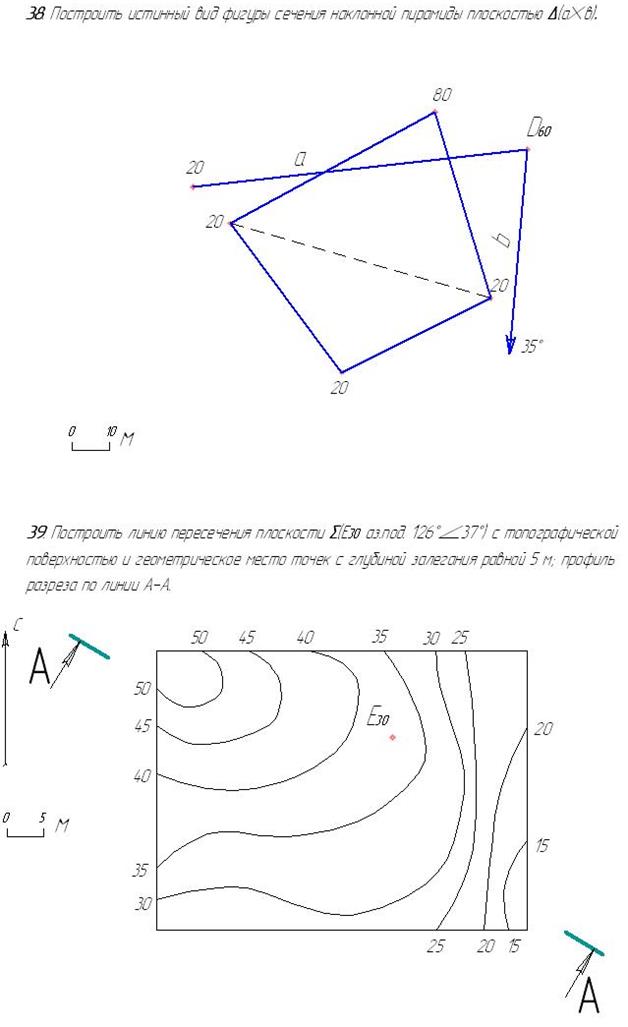

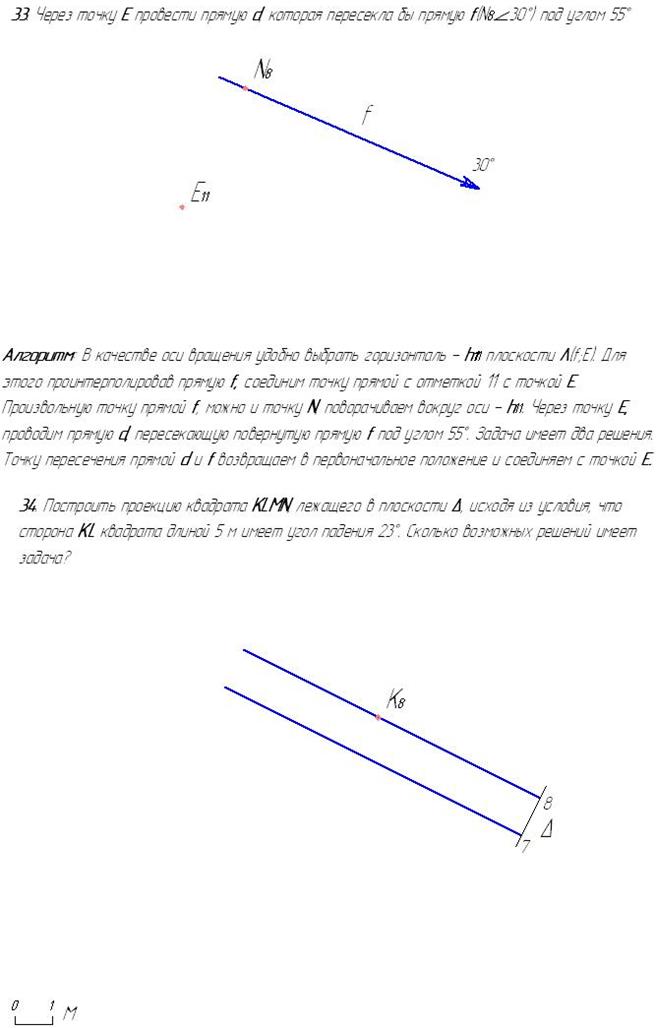

Приложение 1

Шрифт (ГОСТ 2.304-81)

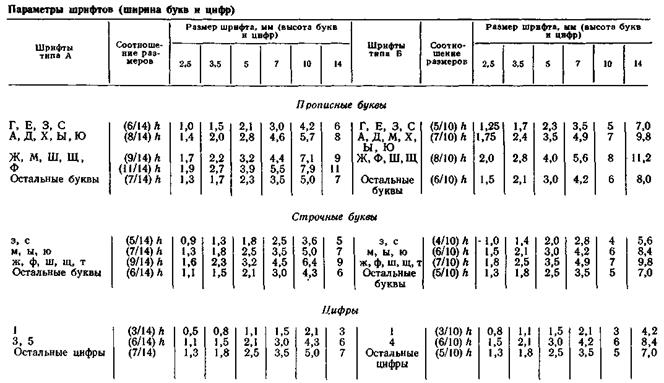

Таблица 1

продолжение таблицы 1

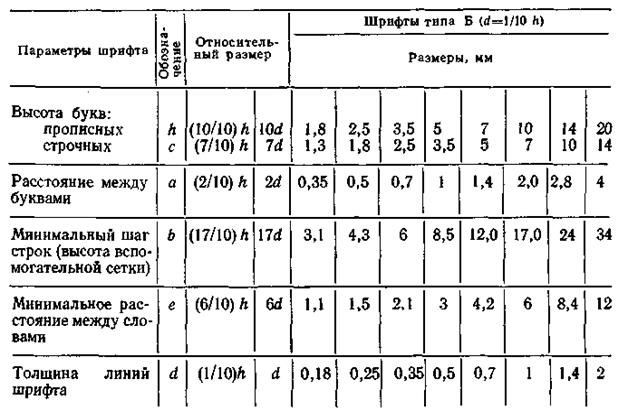

Таблица 2

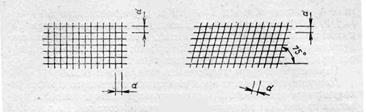

Приложение 2
