Исследование триггеров на логических элементах

Цель работы:

Изучение принципа действия и основных свойств асинхронных и синхронных R-S-триггеров и счетного Т-триггера, собранных на логических элементах.

13.1. Теоретические сведения.

13.1.1. R-S-триггеры.

Триггером называется устройство, имеющее два устойчивых

состояния. При отсутствии внешних воздействий триггер может сколь угодно долго находиться в одном из устойчивых состояний.

По функциональному признаку различают триггеры типов R-S,

D, T, J-K и др. По способу управления триггеры подразделяют на

асинхронные и тактируемые. В асинхронных триггерах переключение

из одного состояния в другое осуществляется непосредственно с

поступлением сигнала на информационный вход. В тактируемых

триггерах помимо информационных входов имеется вход тактовых им-

пульсов. Их переключение производится только при наличии разрешающего импульса.

Триггеры применяют при построении сложных функциональных устройств: счетчиков импульсов, регистров и т.д.

Асинхронные R-S-триггеры являются простейшими, однако они

получили широкое распространение в цифровой технике. В частности, они служат основой триггеров других типов и требуют для

своего построения два двухвходовых логических элемента типа И-НЕ

или ИЛИ-НЕ.

На рис. 13.1.а приведена структурная схема асинхронного

R-S-триггера на логических элементах И-НЕ. Схема имеет два выхода: _

Q - прямой, Q - инверсный.

Рис. 13.1.

По информационному входу S производится установка триггера в состоянии логической «1», по входу R-установка (перевод) триггера в исходное состояние логического "0". Этому соответствуют сокращенные обозначения входов и названия триггера: S - set

(установка), R - reset (возвращение в исходное состояние).

Принцип действия R-S-триггера иллюстрируется таблицей переходов триггера (см. рис. 13.1.б.), где указаны значения входных сигналов S и R в некоторый момент времени tn и состояние триггера в следующий момент времени (tn+1) после прихода очередных

импульсов.

На рис. 13.2. приведена структурная схема и временные диаграммы тактируемого R-S-триггера на элементах И-НЕ. Переключения в тактируемом триггере возможны лишь при наличии разрешающего сигнала (импульса тактов), подаваемого на вход Т. Эта особенность схемы связана с применением на входах асинхронного R-S-триггера двух управляющих элементов И-НЕ.

а. б.

Рис. 13.2.

13.1.2. D-триггер.

D-триггеры имеют один информационный вход. Состояние "1"

соответствует единица на входе триггера, а состоянию логического

"0" - нулевой уровень входного сигнала.

На практике наибольшее применение получили тактируемые

D-триггеры. Их обозначение обусловлено свойством сохранять состояние логической "1" после снятия входного сигнала до прихода очередного тактового импульса (delay - задержка).

На рис. 13.3. приведена структурная схема и временные диаграммы однотактного D-триггера, выполненного на основе асинхронного R-S-триггера с элементами И-НЕ.

а. б.

Рис. 13.3.

13.1.3. Т-триггер.

Характерным свойством Т-триггера является его переключение в противоположное состояние с приходом каждого очередного входного импульса. Ввиду широкого применения в счетчиках импульсов его часто называют триггером со счетным запуском.

Триггера Т-типа выполняются на базе двух асинхронных

R-S-триггеров (М-S-схема), один из которых называют основным

(moster-основной), а другой - вспомогательным (slave - вспомогательный (триггеры ОТ и ВТ на рис. 13.4.а.). На рис. 13.4.б. приведены временные диаграммы работы D-триггера.

Рис. 13.4.а.

Последовательность переключения асинхронных R-S-триггеров, входящих в Т-триггер, такая. На этапе фронта входного импульса переключается основной триггер, а по окончании длительности tи входного импульса (на этапе среза) – вспомогательный триггер. Указанная особенность отражается в другом названии схемы – триггер с внутренней задержкой.

Рис. 13.4.б.

13.1.4. J-К-триггер.

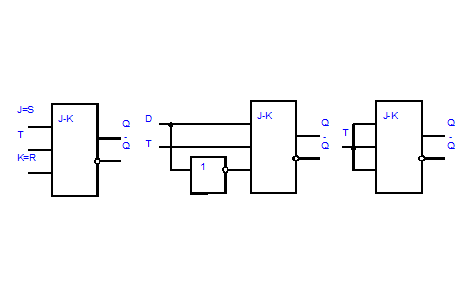

J-K-триггер получают на основе Т-триггера путем использования в его входных цепях трехвходовых элементов И-НЕ, позволяющих иметь два дополнительных входа J и К (пунктирные линии на рис.13.4.а). Наличие двух дополнительных входов расширяет функциональные возможности триггера, в связи с чем J-К-триггер называют универсальным. При соответствующем подключении входов J-К-триггер, в частности, может выполнять функции R-S, D- и

Т-триггеров (см. рис. 13.5.).

а. б. в.

Рис. 13.5.

J-K-триггер, так же как и все типы триггеров, получаемые на его основе, является триггером с внутренней задержкой: в момент действия импульса Т информация записывается в основной триггер, а после его окончания состояние основного триггера передается во вспомогательный.

R-St- и Dt-триггеры являются тактируемыми (рис. 13.5.а., рис. 13.5.б.); R-S-триггер получают подачей на вход J сигнала S; а на вход К-сигнала R; Dt - триггера создается введением инвертора в цепь входа К. Триггер со счетным запуском (Тt-триггер) реализуется подключением входом J и К ко входу Т.

Аналогичные схемы всех рассмотренных триггеров можно получить используя для этого логические элементы ИЛИ-НЕ. При этом

необходимо учесть, что асинхронный R-S-триггер на элементах

ИЛИ-НЕ имеет прямые входы.

13.2. Подготовка к работе.

13.2.1. Изучить принцип работы и функциональные свойства

всех триггеров на логических элементах.

13.2.2. Изобразить таблицы истинности и временные диаграммы, поясняющие работу асинхронного R-S, синхронного R-S и счетного Т-триггера.

13.2.3. Нарисовать исследуемые схемы триггеров на логических элементах И-НЕ.

13.2.4. Ознакомиться с порядком сборки и исследования схем

на стенде.

13.3. План работы.

13.3.1. Исследовать схему асинхронного R-S-триггера на ЛЭ

И-НЕ, представленную на рис. 13.6. Приложение 1. Составить таблицу истинности и снять временные диаграммы. Подача управляющих сигналов на S вход осуществляется с помощью кнопки S2, а на R вход - подключением этого входа к шине питания либо к общему проводу. Состояние выходов триггера регистрируется по индикаторам H2 и H3. Данную схему (с кнопкой S2) можно рассматривать как генератор одиночных импульсов ГОИ, в которой исключено явление "дребезга" контактов кнопки S2.

13.3.2. Исследовать схему синхронного R-S-триггера, представленную на рис. 13.7. Приложение 1. Составить таблицу истинности и зарисовать временные диаграммы для него при подаче на тактируемый вход Т одиночных импульсов от генератора ГОИ и прямоугольных импульсов от ГС2.

13.3.3. Исследовать счетный Т-триггер, схема которого представлена на рис. 13.8. Приложение 1. Для этого выполнить рекомендации п. 13.3.2.

13.4. Контрольные вопросы.

13.4.1. Назовите основные разновидности триггеров, выполненных на ЛЭ.

13.4.2. Приведите классификацию входов триггеров и их назначение.

13.4.3. Объяснить, как строится временная диаграмма работы

триггера?

13.4.4. Где применяются различные разновидности триггеров?

13.4.5. Чем различаются триггеры на элементах И-НЕ и ИЛИ-НЕ?

13.4.6. Чем различаются асинхронные и синхронные триггеры?

13.4.7. Как построить Т-триггер на основе R-S, D- и J-R-триггеров?

13.4.8. Чем определяется внутренняя задержка Т-триггера?

13.4.9. Докажите универсальность J-K-триггера.
