Метод плоских манекенов состоит в использовании плоских моделей человека (с точным соблюдением действительных пропорций)

В основе манекенов лежит костная система человека, на которой определены центры окружностей — суставы, а контуры фигуры образуют касательные к этим окружностям {рис. 30).

Рисунок завершают простой подрисовкой кистей и стоп.

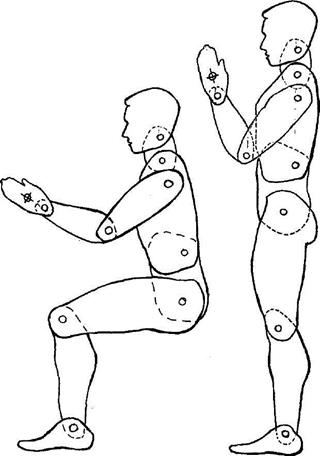

Манекены снабжены шарнирами в местах расположения суставов, позволяющими придавать фигурам необходимые положения, занимаемые человеком при выполнении различных работ (рис. 31).

Такие манекены обычно выполняются в натуральную величину, а также в масштабах 1:5; 1:10, и помещаются на чертежах, макетах соответствующих рабочих мест, выполненных в том же масштабе (рис. 32).

Габариты манекенов должны соответствовать не только средним, но и пороговым антропометрическим размерам.

Методика использования манекенов достаточна проста.

Помощь при проектировании может оказать методика наложения на чертежи проектируемых мест схем, так называемых нормальных и максимальных зон.

Эти схемы могут использоваться для наложения на рабочие зоны в горизонтальной плоскости (например, плоскость рабочего стола), а также в вертикальных плоскостях, параллельных и перпендикулярных к оси зрения.

??????стр82 текст

Рис. 29. Компоновочная схема (модель) оператора для человека нормального роста в масштабе

???????????????
