Оборудование для механических испытаний окон

Рекомендуемое

Паспорт изделий, направляемых на испытания

Обязательное

Наименование министерства (ведомства) ___________________________________

Наименование и адрес организации - автора конструкции ___________________

_________________________________________________________________________

Наименование и адрес завода-изготовителя ________________________________

Наименование, марка изделия и техническая документация (ГОСТ, ОСТ и пр.)

_________________________________________________________________________

Количество образцов каждого типоразмера _________________________________

Дата изготовления _______________________________________________________

Дата отправления ________________________________________________________

Подпись руководителя предприятия, организации ___________________________

Примечание. Техническая документация (за исключением государственных стандартов) прилагается к паспорту.

Приложение 2

Испытательная машина 1 (конструкции ВНИИдрева)"

Машина (черт.1) предназначена для испытаний на надежность окон и балконных дверей и на сопротивление нагрузке, действующей в плоскости створки.

Окно или дверь помещают между стойками машины, неподвижной и подвижной, перемещаемой приводом при настройке на ширину окна или двери. Коробку закрепляют на стойках. Открывание и закрывание створки производится рычагами - толкателями, поворот которых осуществляется с помощью гидропривода. Скорость движения толкателей регулируется. Число циклов (открывание - закрывание) фиксируется счетчиком. Управление работой машины - с пульта. Вертикальное нагружение створки производится с помощью нагружающего устройства. Привод электрический.

Техническая характеристика

Габаритные размеры, мм:

ширина 4140

длина 4000

высота 3970

Масса, кг 3400

Установленная мощность, кВт 5,5

Скорость движения толкателей рад/с 0,1 - 2,0

Максимальная величина статической нагрузки, кгс 150

"Чертеж 1. Испытательная машина 1 (конструкции ВНИИдрева)"

Испытательная машина 2 (конструкции ВНИИдрева)

Машина (черт.2) предназначена для испытания на сопротивление окон и балконных дверей нагрузке, действующей перпендикулярно плоскости створки, в том числе на запорные приборы и ручки.

Окно или дверь помещают на опоры машины: неподвижную и подвижную, перемещаемую при настройке на ширину окна или двери. Коробку закрепляют на опорах. Настройка нагружающего устройства на заданную зону изделия производится путем перемещения каретки с траверсой по направляющим, а нагружающего устройства с силоизмерителем - по траверсе. Нагружение и разгружение осуществляется при перемещении траверсы по колонкам.

Управление всеми перемещениями - с пульта. Привод электромеханический.

Техническая характеристика

Габаритные размеры, мм:

ширина 4105

длина 4630

высота 2915

Масса, кг 5400

Установленная мощность, кВт 4,1

Максимальная статическая нагрузка, кгс 1000

Скорость перемещения нагружающего устройства,

мм/мин 40 и 120

Скорость перемещения каретки, м/с 0,15

Скорость перемещения опоры, м/с 0,04

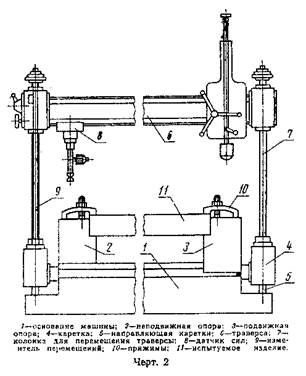

"Чертеж 2. Испытательная машина 2 (конструкции ВНИИдрева)"
