Укрытия для личного состава

Сооружения для наблюдения

Сооружения для наблюдения на командно-наблюдательных пунктах устраиваются открытого и закрытого типов.
Сооружение для наблюдения открытого типа командира взвода (роты) устраивается в виде щели глубиной 140 см с примкнутым ходом сообщения и ячейкой для наблюдателя.
Для производства сооружение для наблюдения открытого типа командира взвода (роты) требуется 10 чел.час. Объем вынутого грунта при этом должен составлять 5 м3.

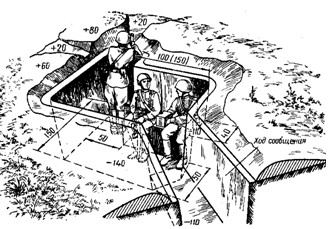

Сооружение для наблюдения открытого типа

Укрытия для личного состава предназначаются для сохранения боеспособности и обеспечения защиты войск от средств поражения на позициях и в районах расположения.
Они устраиваются в виде открытых и перекрытых щелей, блиндажей и убежищ. Расположение укрытий должно обеспечивать возможность быстрого занятия подразделениями своих огневых позиций.
Щели, как правило, устраиваются вместимостью на отделение или расчет (экипаж).
Для устройства покрытия и одежды крутостей щелей могут применяться лесоматериалы (бревна, накатник, жерди, доски), хворост, фашины из камыша и тростника, а также различные железобетонные изделия, металлопрокат и другие подручные материалы.
При отсутствии подручных материалов и доставке на позиции элементов централизованного снабжения дляустройства щелей могут использоваться бумажные земленосные мешки и элементы волнистой стали ФВС.
Щель с перекрытием из жердей, накатника или бревен представляет собой ров глубиной 150 см, шириной по дну 60 см, длиной не менее 300 см., с входом в виде аппарели или ступенек со дна траншеи или с поверхности земли. Одежда крутостей не устраивается только при возведении щели в твердых грунтах. Для устройства перекрытия по обе стороны рва на расстоянии 50 см снимается бруствер и на выровненные площадки поперек щели укладываются бревна или накатник. Сверху насыпается слой грунта толщиной 30–40 см и маскируется подручными материалами. Перед укладкой грунта щели между бревнами закладываются травой, ветками, дернинами. Вход в перекрытую щель закрывается матом или щитом из жердей. Объем вынутого грунта при изготовлении этой конструкции щели составляет 4 м3. На устройство щели требуется 17 чел.час., жердей 0,5 м3.

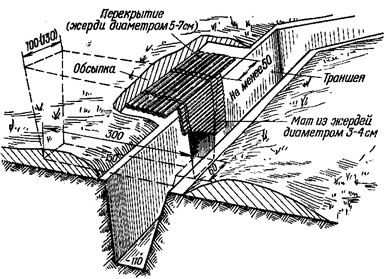

Щель с перекрытием из жердей, накатника или бревен в твердых грунтах

Последовательно усиливаемая щель устраивается в средних и твердых грунтах. Щель состоит из входной части и лежанки с глубиной отрывки соответственно 1,35 и 1,0 м. Входной проем щели закладывается защитной забиркой и навесным щитом из круглого леса. В торце щели устанавливается вентиляционный короб с заглушкой.

Последовательно усиливаемая щель:
а – открытая щель; б – перекрытая щель без одежды крутостей;, в – перекрытая щель с одеждой крутостей и защитным входом. Объем вынутого грунта 4,7 м3. На устройство требуется 29 чел.час.

При устройстве последовательно усиливаемой щели после ее отрывки сначала укладывается накат покрытия и производится его частичное обвалование грунтом, а затем устраивается наклонная одежда крутостей. При такой последовательности возведения щели обеспечивается защита укрываемого личного состава от проникающей радиации и светового излучения ядерного взрыва еще до окончания возведения сооружения.
При устройстве щели в слабых грунтах перед укладкой наката устанавливается вертикальная одежда крутостей и засыпаются грунтом пазухи котлована щели.
